申请日2004.12.27
公开(公告)日2005.07.27
IPC分类号C02F1/24
摘要

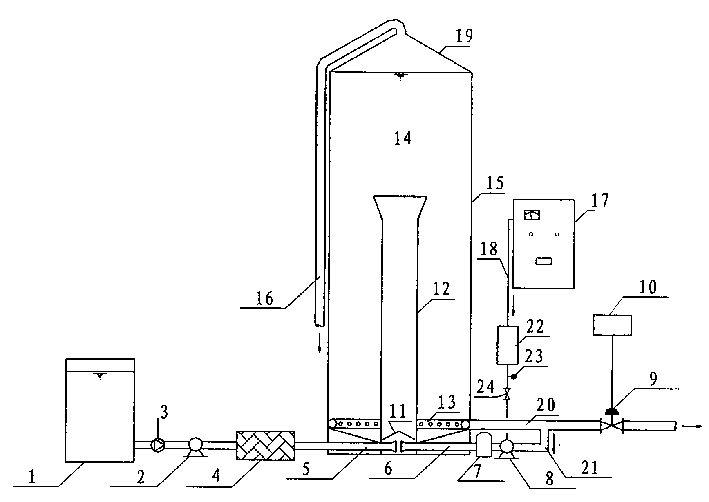

本发明公开一种气浮水处理分离装置，它包括进水系统、气浮分离系统、溶气水系统、处理水收集系统和浮渣排除系统，所述溶气水系统设置有臭氧溶气装置。所述臭氧溶气装置中的溶气水管(6)上设有臭氧溶气泵(8)，臭氧进气装置(17)通过臭氧管道(18)与臭氧减压缓冲器(22)连接，臭氧减压缓冲器(22)接有压力传感器(23)和减压释放阀(24)以实现自动减压，从而降低进入溶气泵(8)的气体压力。本发明对污水气浮分离的同时，除去水中色、嗅、味、细菌等，本发明适用于有机废水处理和污水深度处理及回用。
权利要求书
1、一种气浮水处理分离装置，包括进水系统、气浮分离系统、溶气 水系统、处理水收集系统和浮渣排除系统，其特征是：所述溶气水系 统设置有臭氧溶气装置。
2、根据权利要求1所述的气浮水处理分离装置，其特征是：所述臭氧 溶气装置包括溶气水管(6)、臭氧溶气泵(8)、臭氧进气装置(17)、臭 氧管道(18)、臭氧减压缓冲器(22)连接、压力传感器(23)和减压释放 阀(24)，所述溶气水管(6)上设有臭氧溶气泵(8)，臭氧进气装置(17) 通过臭氧管道(18)与臭氧减压缓冲器(22)连接，臭氧减压缓冲器(22) 接有压力传感器(23)和减压释放阀(24)以实现自动减压，从而降低 进入溶气泵(8)的气体压力。
3、根据权利要求2所述的气浮水处理分离装置，其特征是：所述臭氧 溶气泵(8)的一端通过稳压罐(7)与溶气水管(6)相连。
4、根据权利要求2所述的气浮水处理分离装置，其特征是：臭氧溶气 泵(8)与出水管(20)通过回流管(21)相连，将出水管(20)的部分 处理水抽吸。
5、根据权利要求2所述的气浮水处理分离装置，其特征是：所述臭氧 进气装置(17)为臭氧发生器。
6、根据权利要求1、2、3、4或5所述的气浮水处理分离装置，其特 征是：所述进水系统进水管(5)前设有水力混合器(4)。
7、根据权利要求1、2、3、4或5所述的气浮水处理分离装置，其特 征是：所述气浮分离系统气浮分离器(15)的底部设有穿孔集水管 (13)。
8、根据权利要求1、2、3、4或5所述的气浮水处理分离装置，其特 征是：所述气浮分离系统气浮分离器(15)的底部设有伞状混合器 (11)。
9、根据权利要求1、2、3、4或5所述的气浮水处理分离装置，其特 征是：所述处理水收集系统和浮渣排除系统设有电磁阀(9)，电磁阀 (9)通过时间继电器(10)实现开闭的自动控制。
说明书
气浮水处理分离装置
技术领域
本发明涉及一种水处理装置，特别涉及一种气浮水处理分离装 置。
背景技术
固液分离技术是水处理中必不可少的环节，气浮则是去除水中轻 质污染物的常用固液分离技术。常用的气浮法是加压溶气气浮法，处 理装置由空气压缩机、加压溶气罐、减压释放设备、气浮池、机械刮 渣、排渣设备构成，结构复杂，处理方式流程长、能耗大、建设费用 和处理成本高。此外，气浮处理单元通常只是完成固液分离，对水中 的有机污染物以及色、嗅、味、细菌等的去除必须附加前置预处理设 备或后置深度处理设备。申请者于1999年12月3日申请《高效气浮 装置》的实用新型专利(ZL 99 2 53940.4)，该专利能完成固液分离， 实现全密闭式自动排渣，但是该专利以空气作为溶气气源，不能去除 水中有机物以及污水回用中水中色、嗅味和细菌等问题。
发明内容
本发明的目的是在现有技术基础上，提供一种气浮水处理分离装 置，对污水气浮分离的同时，除去水中色、嗅、味、细菌等。
本发明的设想是：以臭氧代替空气作为溶气气源，利用溶气泵吸 入臭氧，在分离器内部释放产生均匀臭氧微气泡，实现臭氧气泡与污 染物的接触粘附和对污染物的氧化过程，最终完成气浮分离。臭氧氧 化与气浮工艺的有机结合，使整个接触混合与气浮分离过程在密闭装 置中进行，装置顶部设置排渣口，通过自动控制系统定时进行排渣操 作，利用水位的定时升降实现全自动密闭排渣。
为解决上述方法技术问题，本发明的技术方案是这样的：包括进 水系统、气浮分离系统、溶气水系统、处理水收集系统和浮渣排除系 统，所述溶气水系统设置有臭氧溶气装置。
所述臭氧溶气装置包括溶气水管(6)、臭氧溶气泵(8)、臭氧进气 装置(17)、臭氧管道(18)、臭氧减压缓冲器(22)连接、压力传感器(23) 和减压释放阀(24)，所述溶气水管(6)上设有臭氧溶气泵(8)，臭氧 进气装置(17)通过臭氧管道(18)与臭氧减压缓冲器(22)连接，臭氧减 压缓冲器(22)接有压力传感器(23)和减压释放阀(24)以实现自动 减压，从而降低进入溶气泵(8)的气体压力。
所述臭氧溶气泵(8)的一端通过稳压罐(7)与溶气水管(6)相 连。
臭氧溶气泵(8)与出水管(20)通过回流管(21)相连，将出水管(20) 的部分处理水抽吸。
所述臭氧进气装置(17)为臭氧发生器。
所述进水系统进水管(5)前设有水力混合器(4)。
所述气浮分离系统气浮分离器(15)的底部设有穿孔集水管(13)。
所述气浮分离系统气浮分离器(15)的底部设有伞状混合器(11)。
所述处理水收集系统和浮渣排除系统设有电磁阀(9)，电磁阀(9) 通过时间继电器(10)实现开闭的自动控制。
本发明具有以下有益效果：
1.设计合理，结构紧凑，装置体积小。将臭氧氧化与气浮过程有机 结合，在一个操作单元内实现了破乳或絮凝、固液分离、除色、 嗅、味、消毒等多个过程。
2.接触混合与气浮分离在密闭装置中进行，装置顶部设置了浮渣积 聚与排除装置，通过自动控制系统定时进行排渣操作，利用水位 的定时升降实现了全自动密闭排渣，有效地解决了开启式溶气气 浮法由于浮渣质轻、量大，刮渣过程中受大气风力影响所造成的 泡沫飞扬，周围环境二次污染污染问题，达到了高效、节能、环 境友好的目的。
3.通过溶气泵系统产生均匀臭氧微气泡，大幅度提高了气浮的固液 分离效率，同时有效去除水中的溶解性有机污染物和色、嗅、味 物质，并具有消毒灭菌功效。
