申请日2005.05.16
公开(公告)日2005.11.23
IPC分类号C12M1/107; C02F3/00
摘要
本发明涉及一种沼气发生装置及其利用该沼气发生装置对污水进行净化的一种污水处理方法。具有进料仓、发酵仓及储气仓，进料仓设置在发酵仓侧壁，储气仓设置在发酵仓顶部，在发酵仓内垂直设置有隔板，将发酵仓分隔成多级发酵区，在发酵仓上部开设有清水出口。利用所述沼气发生装置的污水处理方法，通过分离污水中的有机物，使有机物在沼气发生装置中进行多级发酵充分分解有机物产生沼气，从而达到污水处理的目的。本发明所述的沼气发生装置，结构简单、制造成本低、占地少，通过利用沼气发生装置对污水污物的处理方法操作方便，产生沼气用作能源的同时，也净化了环境。
权利要求书

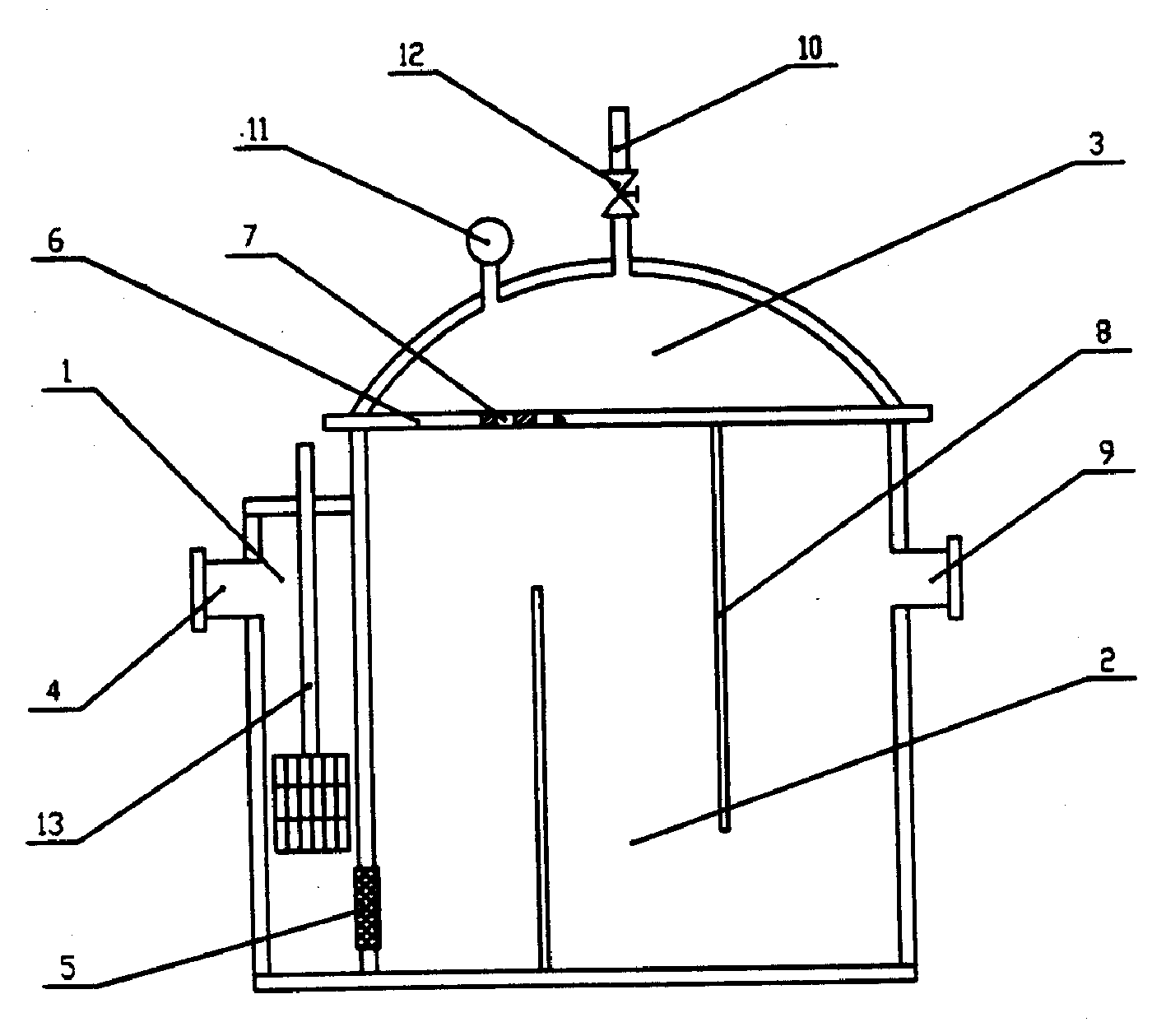

1.一种沼气发生装置，其特征是：具有进料仓(1)、发酵仓(2)及储气 仓(3)，进料仓(1)设置在发酵仓(2)侧壁，储气仓(3)设置在发酵仓(2) 顶部，在进料仓(1)上部开设有污水进口(4)，在进料仓(1)和发酵仓(2) 连接处下方间壁上开有孔，孔上安装有滤网(5)，在发酵仓(2)与储气仓(3) 之间设置有盖板(6)，在盖板(6)上设置有气孔(7)，在发酵仓(2)内垂直 设置有隔板(8)，将发酵仓(2)分隔成多级发酵区，在发酵仓(2)上部开设 有清水出口(9)，在储气仓(3)上设置有沼气导出管(10)和压力表(11)， 沼气导出管(10)上设置有阀门(12)。
2.根据权利要求1所述的沼气发生装置，其特征是：所述隔板(8)至少 有两块。
3.根据权利要求1所述的沼气发生装置，其特征是：所述进料仓(1)内 设置有清渣器(13)。
4.根据权利要求1所述的沼气发生装置，其特征是：所述进料仓(1)、发 酵仓(2)、储气仓(3)用玻璃钢或塑料制成。
5.一种利用沼气发生装置的污水处理方法，其特征是：通过分离污水中的 有机物，使有机物在沼气发生装置中进行多级发酵充分分解有机物产生沼气， 从而达到污水处理的目的。
6.根据权利要求5所述的利用沼气发生装置的污水处理方法，其特征是采 用如下步骤进行污水处理并进行沼气收集：
a.将污水从沼气发生装置的污水进口(4)首先排入进料仓(1)，污水经过 进料仓(1)与发酵仓(2)之间的滤网(5)过滤，无机污物被挡留在进料仓(1)， 承载有机物的污水进入发酵仓(2);
b.进入发酵仓(2)的污水在隔板(8)的导流下，依次进行各级发酵区， 根据污水中有机物分解情况，也可通过增设隔板(8)，进行更多级数的分解， 使污水中有机物在从清水出口(9)排出前达到排放标准;
c.在发酵仓(2)内的污水 有机物经多级发酵，产生沼气，沼气通过盖板(6) 上的气孔(7)进入储气仓(3)内，沼气通过沼气导出管(10)导出作为能源 利用或进行灌装;
d.通过从污水进口(4)不断排入污水，推动分解后的清水从清水出口(9) 排出，并不断补充储气仓(3)内的沼气，达到对污水的不断循环处理。
说明书
沼气发生装置及其污水处理方法
所属技术领域
本发明涉及一种沼气发生装置及其利用该沼气发生装置对污水进行净化的 一种污水处理方法。
背景技术
贯彻科学发现，拓宽资源再生产业，促进生物质能的科学利用，保护生态 环境，努力构建生态绿色和谐社会，优化整合社会资源，推动企业和社会互动 资源共享，推行科普活动社会化。
沼气作为一种新型的再生能源，正是一种对生物质能的有效利用，但目前 得不到较好的利用。沼气的生成是通过有机物的发酵产生，可利用人和畜禽粪 便、农作物桔杆和屑壳、生活垃圾中的厨余、废纸、纸浆废液、糟粕、污水和 下水污泥产生沼气。沼气污染空气比二氧化碳污染空气高出23倍，还造成水染 污，下水道阻塞，河水变黑，造成生态环境严重破坏。窨井作为一种沼气生成 装置，容易产生自燃，且由于产用砖砌水泥粉刷，容易倒塌、池内漏水、宫顶 漏气、占地大、成本高、寿命短、发酵不完全分解不彻底等缺陷。
发明内容
为了对实现对污水的净化处理，及对废弃的有机物进行有效的再生利用， 本发明提供一种沼气发生装置及其利用该装置对污水进行处理的方法。
实现本发明的具体技术方案为：一种沼气发生装置，具有进料仓、发酵仓 及储气仓，进料仓设置在发酵仓侧壁，储气仓设置在发酵仓顶部，在进料仓上 部开设有污水进口，在进料仓和发酵仓连接处下方间壁上开有孔，孔上安装有 滤网，在发酵仓与储气仓之间设置有盖板，在盖板上设置有气孔，在发酵仓内 垂直设置有隔板，将发酵仓分隔成多级发酵区，在发酵仓上部开设有清水出口， 在储气仓上设置有沼气导出管和压力表，沼气导出管上设置有阀门。
为了达到污水排放标准，进一步地：隔板至少有两块。
为了使块状污水承载有机物通过滤网，再进一步地：进料仓内设置有清渣 器，通过清渣器打碎块状有机物。
为了提高装置结构的牢固性，降低生产成本，更进一步地：进料仓、发酵 仓、储气仓用玻璃钢或塑料制成。
一种利用沼气发生装置的污水处理方法，通过分离污水中的有机物，使有 机物在沼气发生装置中进行多级发酵充分分解有机物产生沼气，从而达到污水 处理的目的。
采用如下步骤进行污水处理并进行沼气收集：
a.将污水从沼气发生装置的污水进口首先排入进料仓，污水经过进料仓与发 酵仓之间的滤网过滤，无机污物被挡留在进料仓清出，承载有机物的污水进入 发酵仓;
b.在发酵仓内加入催发酵剂，进入发酵仓的污水在隔板的导流下，依次进行 各级发酵区，根据污水中有机物分解情况，也可通过增设隔板，进行更多级数 的分解，使污水中有机物在从清水出口排出前达到排放标准;
c.在发酵仓内的污水有机物经多级发酵，产生沼气，沼气通过盖板上的气孔 进入储气仓内，沼气通过沼气导出管导出作为能源利用或进行灌装;
d.通过从污水进口不断排入污水，推动分解后的清水从清水出口排出，并不 断补充储气仓内的沼气，达到对污水的不断循环处理。
本发明所述的沼气发生装置，结构简单、强度高、重量轻、施工方便，通 过利用沼气发生装置对污水污物的处理方法操作方便，能得充分利用生活污水 污物，如养鸡场、养猪场、养殖场、人畜粪、宾馆饭店污水污物通过收集充分 发酵，产生沼气用作能源的同时，也净化了环境。
