申请日2005.02.04
公开(公告)日2006.04.19
IPC分类号C02F1/00
摘要
本实用新型涉及水处理装置，具体是一种家庭中央水处理净化器。由上滤壳、放气件、下滤壳、过滤部件、滤芯基座、固定支架组成，上滤壳与下滤壳紧固连接，内有过滤部件，过滤部件与滤芯基座连接，滤芯基座装在下滤壳上，在上滤壳有放气件，下滤壳装在固定支架上，其特征在于所述的过滤部件是由陶瓷滤芯、载银活性炭、KDF颗粒、阻挡丝网、滤芯封盖构成，陶瓷滤芯是一个一端不通的中空柱体，内有载银活性炭、KDF颗粒，另一端是阻挡丝网，并由滤芯封盖与陶瓷滤芯紧固连接;所述的下滤壳有进水口和出水口。在家庭总进水口处装了本实用新型后，就可源源不断地产生出达到生饮纯净水供全家吃喝洗用，且不耗电、滤芯使用寿命长。
权利要求书

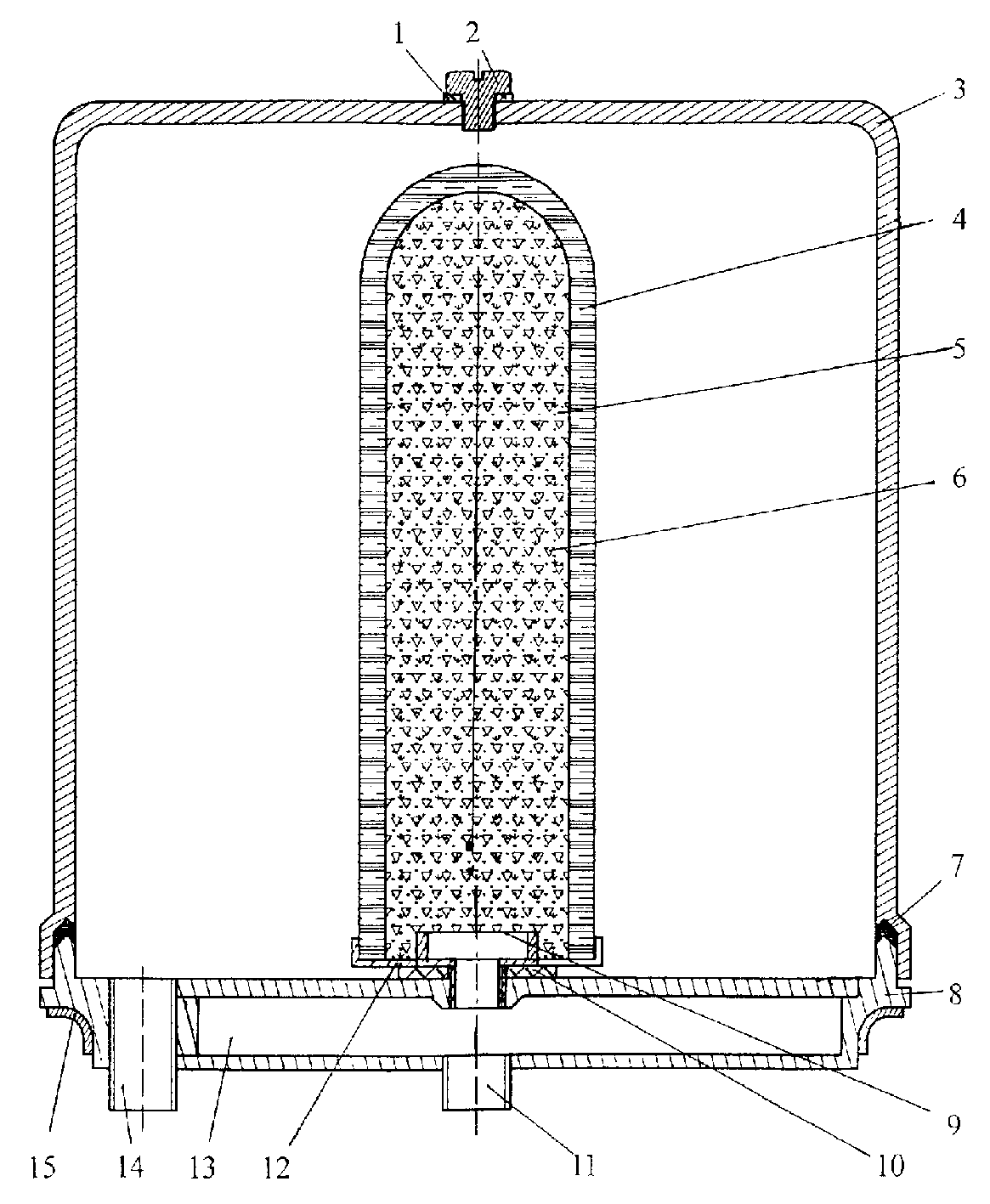

1、一种家庭中央水处理净化器装置，由上滤壳(3)、放气件、下滤壳(8)、 过滤部件、滤芯基座(13)、固定支架(15)组成，上滤壳(3)与下滤壳(8) 紧固连接，内有过滤部件，过滤部件与滤芯基座(13)连接，滤芯基座(13)装 在下滤壳(8)上，在上滤壳(3)有放气件，下滤壳(8)装在固定支架(15) 上，其特征在于所述的过滤部件是由陶瓷滤芯(4)、载银活性炭(5)、KDF颗粒 (6)、阻挡丝网(9)、滤芯封盖(12)构成，陶瓷滤芯(4)是一个一端不通的 中空柱体，内有载银活性炭(5)、KDF颗粒(6)，另一端是阻挡丝网(9)，并由 滤芯封盖(12)与陶瓷滤芯(4)紧固连接;所述的下滤壳(8)有进水口(14) 和出水口(11)。
2、根据权利要求1所述的家庭中央水处理净化器装置，其特征在于所述的 中空柱体是中空圆柱体。
3、根据权利要求1或2所述的家庭中央水处理净化器装置，其特征在于所 述的放气件是由放气螺栓(2)和平型硅胶垫圈(1)构成，放气螺栓(2)经平 型硅胶垫圈(1)与上滤壳(3)连接。
4、根据权利要求1或2所述的家庭中央水处理净化器装置，其特征在于所 述的过滤部件的滤芯封盖(12)上还有O型硅胶垫圈(10)。
5、根据权利要求1或2所述的家庭中央水处理净化器装置，其特征在于所 述的上滤壳(3)与下滤壳(8)连接处有V型硅胶垫圈(7)。
6、根据权利要求1或2所述的家庭中央水处理净化器装置，其特征在于所 述的过滤部件有7个，且并联连接。
说明书
家庭中央水处理净化器
技术领域
本实用新型涉及水处理装置，具体是安装在家庭总进水管后的一种家庭中央 水处理净化器。
背景技术
进入21世纪，人们的生活一方面享受着高科技带来的便利与舒适，另一方 面却忍受着因工业的发展带来的各种污染。作为与生活质量极为密切的水质量却 每况愈下，直接威胁着人们的健康。目前饮用水源受到不同程度的污染，自来水 厂不惜成本地杀菌消毒，用大量含氯漂白粉处理，使水中余氯大大增加。由于输 送管道的锈蚀，细菌再次繁殖，尤其是高层建筑的蓄水池，造成自来水严重二次 污染，细菌、固体含量、重金属及余氯超出国家制訂的饮用水标准。人们大多认 为自来水烧开后能把细菌杀死，但是，在90~100℃水中漂白粉的余氯是合成致 癌物质三氯甲烷的温度。况且自来水中大量的杂质，以及细菌残骸不知不觉在人 们喝水或随着淘米、煮饭、烧菜、煲汤时吃下去了。自来水在生活中的另一个重 要用途就是洗，我们每日都要洗脸、刷牙、洗衣服，人人都有用了锈铁水刷牙而 满口干涩，洗完澡混身瘙痒，白衬衫没洗几次颜色发黄的经历。人人都知道水很 重要，可又无可奈何使用着第二次污染的自来水。
自来水水质太差就出现了瓶装纯净水，瓶装纯净水一是缺乏矿物质，对人体 健康不好，其次一瓶水要用半个月甚至更多时间才能喝完，又要产生二次污染。 为了解决自来水二次污染，应运而生地出现了各类净水器，但目前市场上的净水 器主要作用是解决饮水问题。这类净水器水流量普遍很小，由于我国的水质差， 使用这类净水器避免不了会出现水流量小，易堵塞，拆卸复杂，滤芯寿命短等问 题。我们都知道净水器关键部件是滤芯，在使用净水器时，水通过滤芯时杂质被 挡住而积聚在外，时间一长水质下降，要更换滤芯;另一方面这类净水器因过滤 面积小，出水量很小，解决不了其他的用水问题。虽然人们知道自来水质差，宁 愿去买瓶装水而不愿使用净水器，洗的问题就随它了。这也是家用净水器很难被 广大消费者所接受的主要原因。
发明内容
本实用新型目的是针对现在生活用水水质存在的问题，及应用现有家用净水 器在使用过程中出现的水量小、易堵塞、拆卸复杂、滤芯寿命短、成本较高等缺 陷。本实用新型工作原理：采用关联复合过滤芯技术。陶瓷材料经过加工制成充 满微孔的陶瓷滤芯，孔径在1微米以下时可以有效地除去水中99.9%的泥沙、铁 锈、细菌及寄生虫等微细颗粒物;经过陶瓷滤芯过滤后的水再经过载银活性炭的 过滤，能有效除去水中99.99%的余氯，并抑制细菌的再生;再通过高纯度铜/锌 合金颗粒(即KDF)在微电化学氧化—还原反应的作用下，有效地滤除水中99.99% 的微量重金属。水经过上述三种过滤材料过滤后，能够达到生饮的标准，并保留 了对人体有益的矿物质，水质清澈甘甜。
本实用新型目的这样实现：它是一种由连接部件安装在家庭总进水管后的装 置，由上滤壳、放气件、下滤壳、过滤部件、滤芯基座、固定支架组成，上滤壳 与下滤壳紧固连接，内有过滤部件，过滤部件与滤芯基座连接，滤芯基座装在下 滤壳上，在上滤壳有放气件，下滤壳装在固定支架上，其特征在于所述的过滤部 件是由陶瓷滤芯、载银活性炭、KDF颗粒、阻挡丝网、滤芯封盖构成，陶瓷滤芯 是一个一端不通的中空柱体，内有载银活性炭、KDF颗粒，另一端是阻挡丝网， 并由滤芯封盖与陶瓷滤芯紧固连接;所述的下滤壳有进水口和出水口;所述的中 空柱体是中空圆柱体;所述的放气件是由放气螺栓和平型硅胶垫圈构成，放气螺 栓经平型硅胶垫圈与上滤壳连接;所述的过滤部件的滤芯封盖上还有O型硅胶垫 圈;所述的上滤壳与下滤壳连接处有V型硅胶垫圈;所述的过滤部件有3个以上， 且并联连接。
本实用新型的有益效果是在总进水口处装了本实用新型后，就可源源不断地 产生出达到生饮纯净水供全家吃喝洗用，且不耗电、滤芯使用寿命长。
