申请日2005.02.21
公开(公告)日2006.03.29
IPC分类号C02F1/52; B01D21/02
摘要
一种水处理高速沉淀装置，池体分隔为絮凝池、注入池、反应池、斜管沉淀池，并在其中安装搅拌机或刮泥机，原水中除加入混凝剂、高分子聚合物外，还加入细砂或微粉，斜管沉淀池底端开口通过管道、污泥泵连通至水力旋流分离器，污泥外排，细砂或微粉回收重新投入注水池中。本实用新型杂质沉淀快，水处理效率高，质量好，有利于提高水厂产量、质量和经济效益。
权利要求书

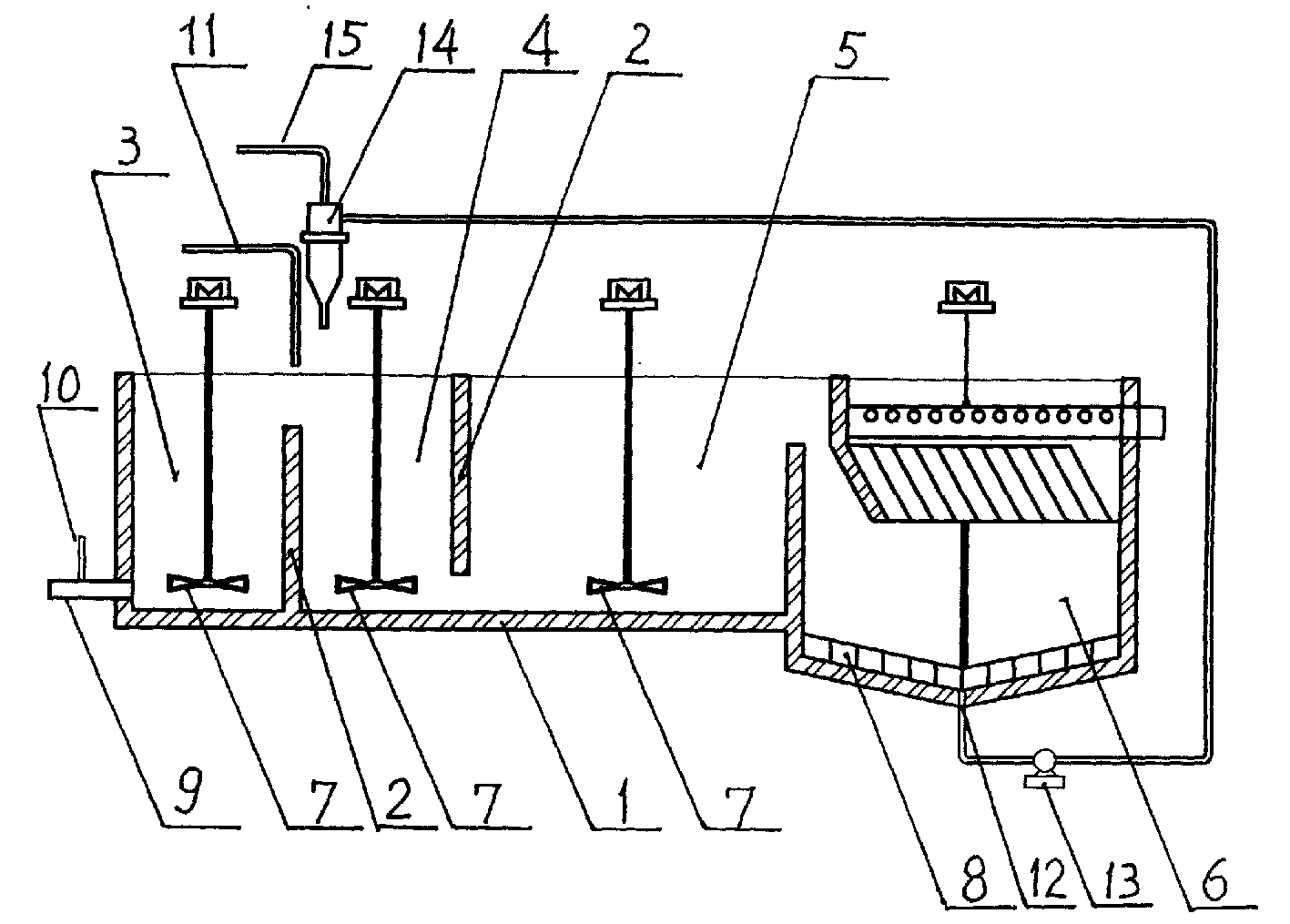

1.一种水处理高速沉淀装置，具有池体，池体内由隔板分隔为絮凝池、注 入池、反应池、斜管沉淀池，并在前三者内装有搅拌机，在斜管沉淀池内装有 刮泥机，絮凝池装有原水管入口，原水管连接连通有混凝剂输入管，其特征在 于注入池上方安装有高分子聚合物注入管，注入池内添加有细砂或微粉，斜管 沉淀池底端开有泥沙水出口并通过管道连接污泥泵进口端，污泥泵出口端通过 管道连接水力旋流分离器进口端，水力旋流分离器安装在注入池上方，水力旋 流分离器的污泥出口端通过管道外排，水力旋流分离器的细砂或微粉出口端则 将细砂或微粉重新投入注水池内。
说明书
水处理高速沉淀装置
技术领域：
本实用新型涉及一种水处理设备，具体涉及一种水处理高速沉淀装置。
背景技术：
现有的水处理沉淀装置是在原水中加入混凝剂、高分子聚合物，经过反应 池搅拌后，进入斜管沉淀池，沉淀污泥，清水则经斜管进入集水槽。这种水处 理装置沉淀缓慢，水处理速度低，水净化效果差，影响供水水质和生产效率。
发明内容：
本实用新型所要解决的技术问题是：解决现有水处理沉淀装置沉淀缓慢、 水处理速度低的问题;而提供一种结构简单、充分利用现有设备、加工改造容 易、沉淀速度快、水处理效率高、净化质量好的水处理高速沉淀装置。
本实用新型采用的技术方案是：这种水处理高速沉淀装置具有池体，池体 内由隔板分隔为絮凝池、注入池、反应池、斜管沉淀池、并在前三者内装有搅 拌机，在斜管沉淀池内装有刮泥机，絮凝池装有原水管入口，原水管连接连通 有混凝剂输入管，注入池上方安装有高分子聚合物注入管，注入池内添加有细 砂或微粉，斜管沉淀池底端开有泥沙水出口并通过管道连接污泥泵进口端，污 泥泵出口端通过管道连接水力旋流分离器进口端，水力旋流分离器安装在注入 池上方，水力旋流分离器的污泥出口端通过管道外排污泥，水力旋流分离器的 细砂或微粉出口端则将细砂或微粉重新投入注水池内。
工作原理：
原水首先进入一个快速搅拌混合的絮凝池，水与混凝剂如明矾在这里混合， 使胶体颗粒脱稳;然后水进入注入池，在高速搅拌混合中加入细砂微粉与高分 子聚合物如聚丙烯酰胺，在注入池，水停留数分钟;接着水进入反应池，搅拌 机以较缓慢的速度转动，促使矾花形成，水停留数分钟;在反应池，较长的停 留时间与较低的搅拌速度，促使带有细砂微粉的矾花长大，并吸附、扑捉更多 的自由矾花，以在斜管沉淀池中快速沉淀，聚合物相当于胶一样将细砂微粉与 矾花粘在一起。水进入斜管沉淀池后，带细砂微粉的矾花颗粒立即沉淀，水向 上流动，经过斜管进入集水槽。沉淀池底部带有细砂微粉的污泥用污泥泵送到 水力旋流分离器，在离心力的作用下，泥沙分离，污泥被排出，细砂微粉又重 新注入池中并连续循环。
本实用新型由于在注入池中加有细砂或微粉，高分子聚合物相当于胶一样 能将细砂微粉与矾花粘在一起，并吸附、扑捉更多的自由矾花，又由于细砂或 微粉颗粒比重大、下降快，能使矾花颗粒快速沉淀，极大地提高了水中杂质的 沉降速度，使水处理效率大大提高，水净化质量进一步改善，这对于水厂的供 水质量和产量以及经济效益无疑是有着重要意义的。此外本实用新型设计污泥 泵、水力旋流分离器及其连接管道构成细砂微粉的回收循环系统和污泥分离系 统，能有效保证高速沉淀，分离的连续性及自动化。本实用新型结构简单，充 分利用现有设备，加工改造容易，无须对现有设备作大的改动，而使设备效率 大大提高，所以设计合理，技术性能优良，值得大力推广应用。
