申请日2005.02.23
公开(公告)日2006.04.05
IPC分类号C02F1/32; C02F1/78
摘要
本实用新型涉及一种利用臭氧进行污水处理的发生器。其技术方案是：在一个密闭的塔式容器内上下交隔分布着多个水平隔板，在容器的上下端部分别设有排气口、进液口和进气口、出液口，在每组隔板的下方水平安装有紫外线灯管，所有紫外线灯管与容器外的电源连接。本实用新型由于在隔板之间增加了紫外线灯管，在污水与臭氧接触的同时，受紫外线的照射后，在常温状态下，可以大大提高臭氧的氧化能力，降低污水处理的成本，提高污水处理的效率。
权利要求书
1、一种污水处理发生器，在一个密闭的塔式容器内上下交隔分布着多个水 平隔板，在容器的上下端部分别设有排气口、进液口和进气口、出液口，其特 征是：在每组隔板的下方水平安装有紫外线灯管，所有紫外线灯管与容器外的 电源连接。
说明书
污水处理发生器
一、技术领域：
本实用新型涉及一种利用臭氧进行污水处理的发生器。
二、背景技术：
目前利用臭氧进行污水处理的发生器是在一个密闭的塔式容器内上下交隔 分布着多个水平隔板，在容器的上下端部分别设有排气口、进液口和进气口、 出液口。污水从上端的进液口注入后，经过隔板分散后逐级下落，与下部向上 注入的臭氧进行气液结合，氧化污水中含有的氯化物、苯烷等有害物质。这种 氧化反应的过程在常温状态下几乎不与臭氧发生反应，需要在加温的条件下进 行，这样影响污水处理的效果。
三、发明内容：
本实用新型的目的就是针对现有技术存在的缺陷，提供一种污水处理发生 器。

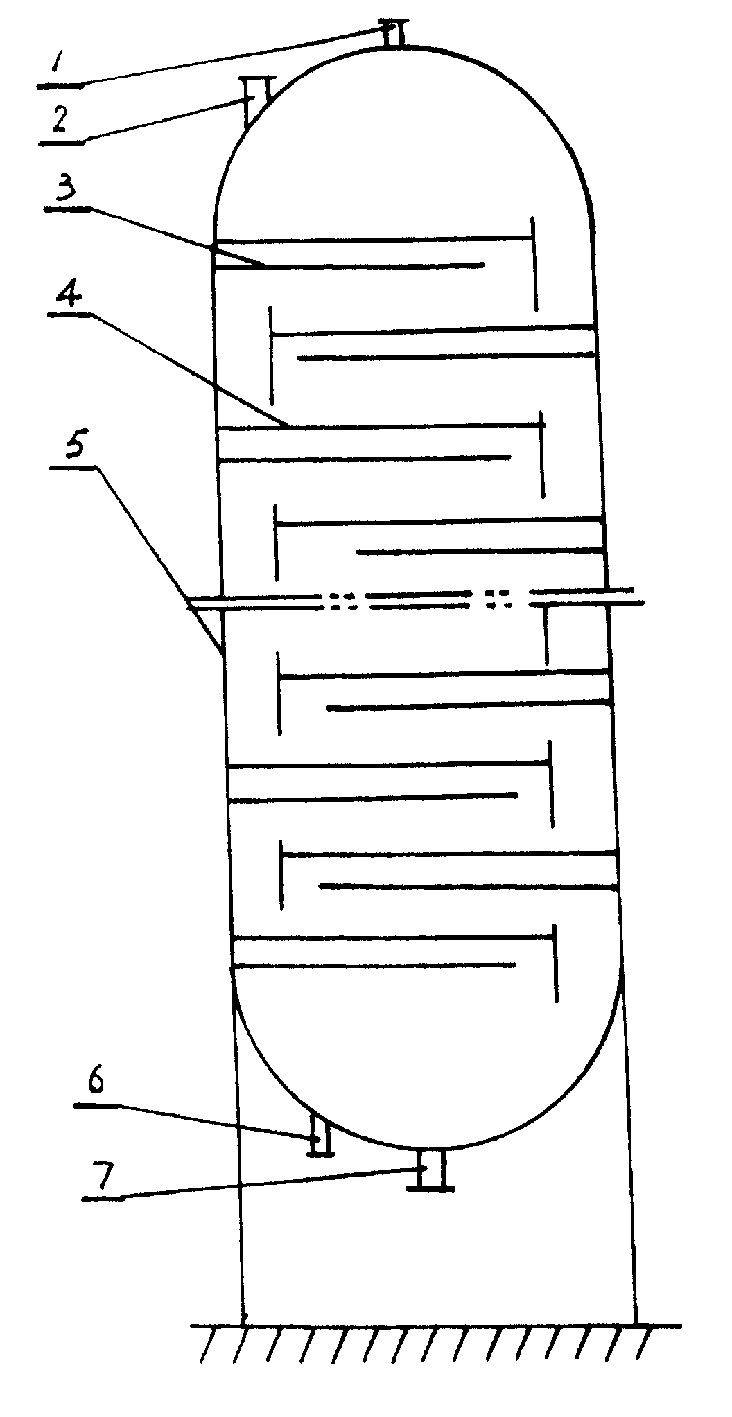

其技术方案是：在一个密闭的塔式容器内上下交隔分布着多个水平隔板， 在容器的上下端部分别设有排气口、进液口和进气口、出液口，在每组隔板的 下方水平安装有紫外线灯管，所有紫外线灯管与容器外的电源连接。
本实用新型由于在隔板之间增加了紫外线灯管，在污水与臭氧接触的同时， 受紫外线的照射后，在常温状态下，可以大大提高臭氧的氧化能力，降低污水 处理的成本，提高污水处理的效率。
