申请日2005.12.02
公开(公告)日2007.01.24
IPC分类号C02F1/24
摘要
一种潜水射流溶气浮水处理装置，属于水处理技术领域，在反应区内装有释放器，在箱体内装有射流器和潜水泵，射流器与潜水泵连接，吸气管连接射流器，射流气通过回流管连接释放器。浮污水在反应区进行反应时，通过吸气管、潜水泵、射流器及释放器向反应区提供气体，由于采用了潜水泵和射流器，并且放置于箱体内部，大大地降低了装置体积和产生的噪声及设备运行的故障率。本实用新型处理浮污水效果理想，工作性能可靠，体积小，噪声低，设备运行故障率低，管理简单。
权利要求书

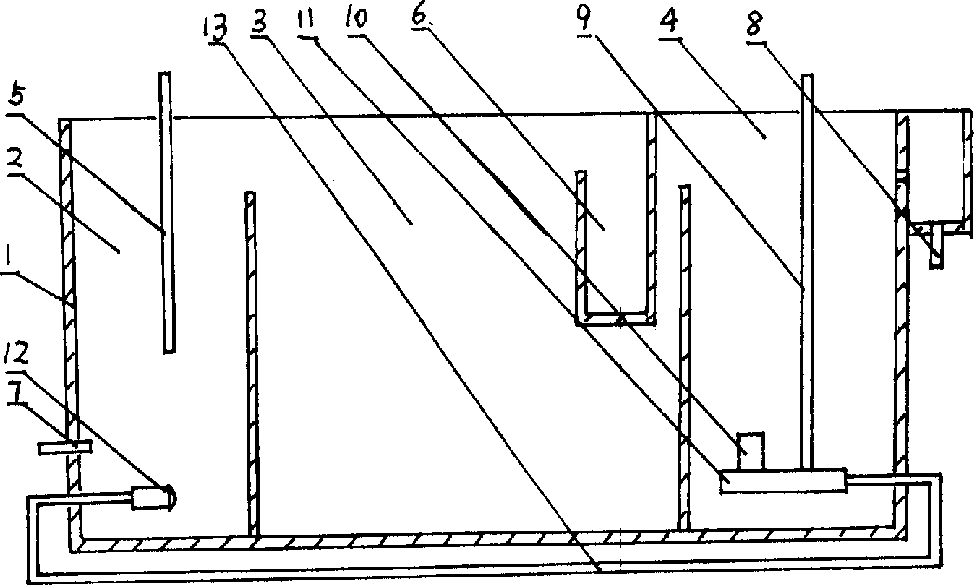

1、一种潜水射流溶气浮水处理装置，由箱体、反应区、分离区、 清水区、加药管、浮渣槽、进水管、出水管、吸气管构成，其特征在 于：反应区内装有释放器，在箱体内装有射流器和潜水泵，射流器与 潜水泵连接，吸气管连接射流器，射流气通过回流管连接释放器。
2、根据权利要求1所述的潜水射流溶气浮水处理装置，其特征 在于：潜水泵和射流器放置在清水区内。
3、根据权利要求1所述的潜水射流溶气浮水处理装置，其特征 在于：潜水泵和射流器放置在反应区内。
说明书
潜水射流溶气浮水处理装置
技术领域：
本实用新型属于水处理技术领域，涉及一种水处理装置的改进。
背景技术：
现有的溶气浮水处理装置主要由箱体、反应区、分离区、清水区、 加药管、浮渣槽、进水管、出水管、吸气管、空压机、加压泵和溶气 罐构成，浮污水经进水管进入反应区，吸气管、空压机、加压泵产生 气体，通过反应区内的溶气罐提供给反应区内的浮污水，通过加药管 向应区内的浮污水给药，使污物与水分离，在分离区内污物进入浮渣 槽，水进入清水区经出水管输出，完成净化过程，由于给气采用空压 机、加压泵和溶气罐，体积非常大，空压机和加压泵需要放置在箱体 外，噪声大，设备故障率高。
发明内容：
本实用新型所要解决的技术问题是公开一种体积小，低噪声，低 故障率的溶气浮水处理装置。
本实用新型解决技术问题的方案是在反应区内装有释放器，在箱 体内装有射流器和潜水泵，射流器与潜水泵连接，吸气管连接射流器， 射流气通过回流管连接释放器。浮污水在反应区进行反应时，通过吸 气管、潜水泵、射流器及释放器向反应区提供气体，由于采用了潜水 泵和射流器，并且放置于箱体内部，大大地降低了装置体积和产生的 噪声及设备运行的故障率。
潜水泵和射流器可以进一步确定放置在箱体的清水区内。
潜水泵和射流器可以进一步确定放置在箱体的反应区内。
本实用新型处理浮污水效果理想，工作性能可靠，体积小，噪声 低，设备运行故障率低，管理简单。
