申请日2004.12.21
公开(公告)日2006.01.18
IPC分类号C02F1/00; B01D21/00
摘要
本实用新型提供了一种井水除沙器水处理装置，它包括圆锥体上罩、进水管、沉沙圆锥体、排沙阀、出水管、锥形调节罩及护沙锥形挡板组成，其特征在于：当含沙量井水进入除沙器，进水管水流改变方向，水中所含沙粒因重力作用下沉，由于设有锥形调节罩及护沙锥形挡板，避免了水流过快时将底部细沙带出出水管口，从而实现了本设计。
权利要求书

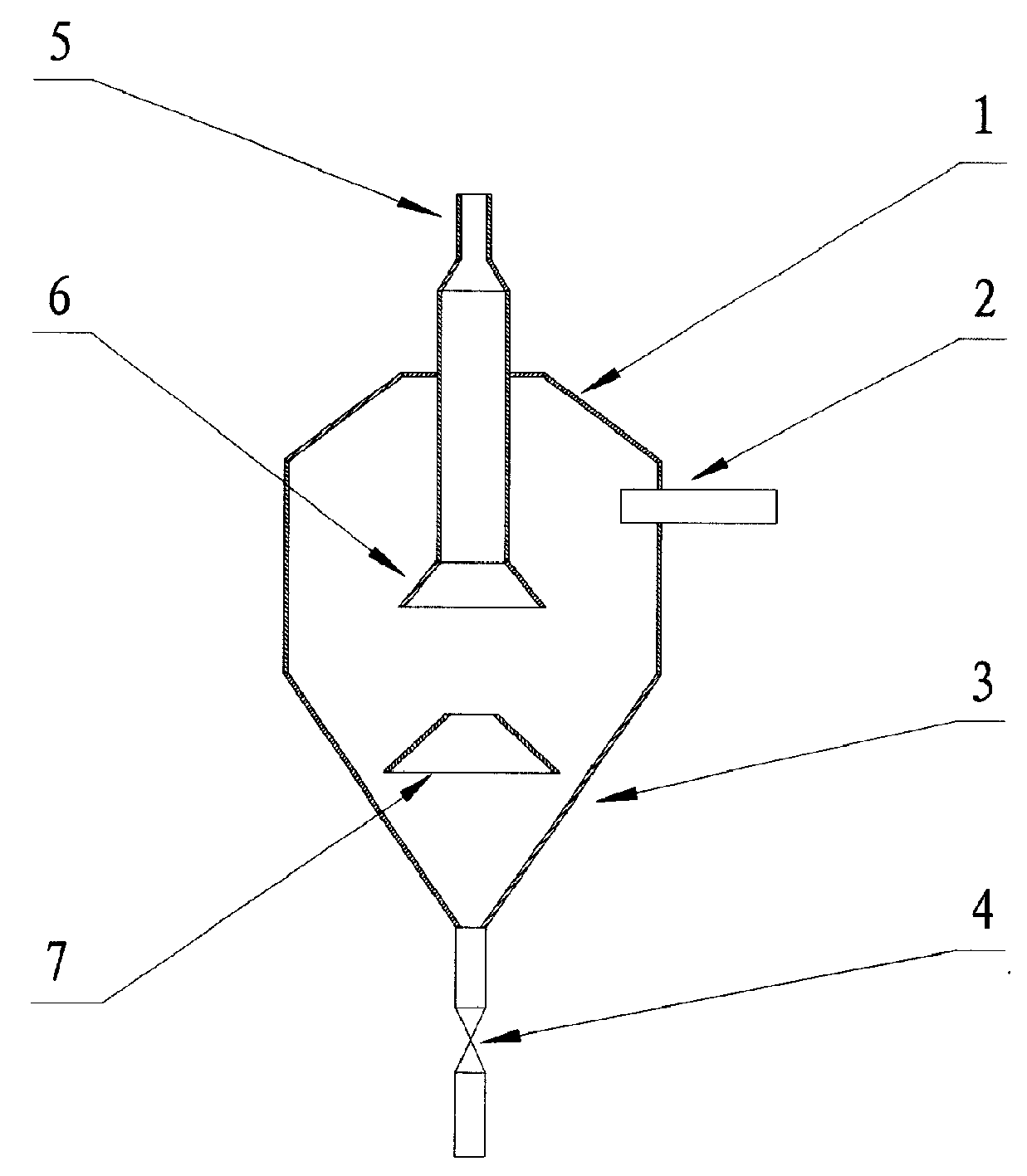

1、一种井水除沙器水处理装置，它包括圆锥体上罩(1)，进水管(2)， 沉沙圆锥体(3)，排沙阀(4)，出水管(5)，锥形调节罩(6)，护沙锥体 挡板(7)，其特征在于：进水管(2)与出水管(5)方向垂直，且出水管 (5)出水口低于进水管(2)管口。
2、根据权力要求书1所述的井水除沙器水处理装置，其特征在于：出 水管(5)管口焊接锥形调节罩(6)。
3、根据权力要求书1所述的井水除沙器水处理装置，其特征在于：沉 沙圆锥体(3)上端设护沙锥形体挡板(7)。
4、根据权力要求书1所述的井水除沙器水处理装置，其特征在于：沉 沙圆锥体(3)底部安装排沙管，并设排沙阀(4)进行开启与关闭。
说明书
井水除沙器水处理装置
技术领域
本实用新型是一种井水除沙器水处理装置，具体说，是通过改变井水出 水流向，从而去除水中细小沙粒的一种水处理供水设备领域。
现有技术
当前，一些生活小区住宅及偏远地方所建的工厂企业因无法提供自来水 管路进行供水，许多单位自行打井取水，然而井水供水过程中管路带有一 定数量的沙粒，影响供水水质，如果建大型的沉沙池又会增加基础建设投 资，并且采用深井泵抽水至沉沙池，深井泵所抽井水的剩余水压白白浪费 掉了，不利于节约能源。
发明内容
本实用新型采用井水除沙器水处理装置，当井水出水进入除沙器时，水 流在沉沙容器内改变方向，此时水流流速减缓，原水以水平方向进入，而 出水则以垂直于水平的方向升流，由于原水水流进入除沙器流速减缓，沙 粒因重力沉降，为了防止因流速突然增大将沉入下部的沙粒带至出水口， 除沙器底部设护沙锥形挡板，避免进水流速过大时，水流将底部沙粒带出， 根据井水含沙量。
