申请日2005.12.02
公开(公告)日2007.02.07
IPC分类号C02F1/44
摘要

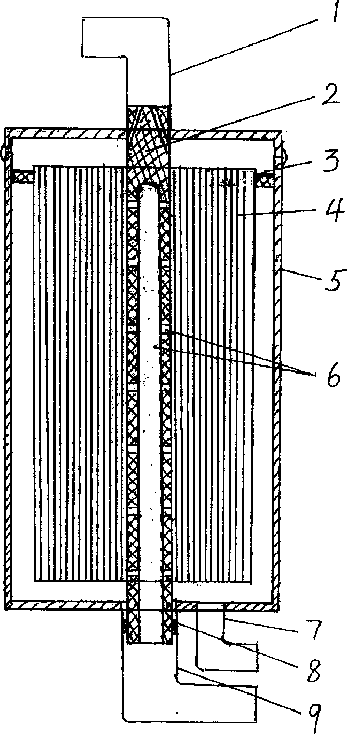

一种采油污水的膜过滤器，包含有外壳、污水进水管、出水管、卷膜、卷膜芯等，整个膜过滤器竖置，污水进水管(1)在外壳(5)的上方，浓缩水出水管(7)和注水出水管(9)在外壳(5)的下方，卷膜芯(2)的上端与下端分别撑在污水进水管(1)与注水出水管(9)的口部，卷膜(4)卷在卷膜芯(2)外，卷膜(4)上部的外周与相应位置的外壳(5)内壁之间有上密封圈(3)，卷膜芯(2)下部与相应位置的注水出水管(9)内壁之间有下密封圈(8)。本膜过滤器竖置，提高膜的通透能力，解决了膜过滤易堵的难题，使回注水达到粒径≤0.5μm，细菌数≤103-105个/毫升的水平，满足对回注水相关指标的标准要求。
权利要求书
1、一种采油污水的膜过滤器，包含有外壳(5)、污水进水管(1)、浓 缩水出水管(1)、注水出水管(9)、卷膜(4)、卷膜芯(2)和密封圈(3、 8)，卷膜芯(2)上有纵横、通水孔(6)，其特征是整个膜过滤器竖置，污 水进水管(1)在外壳(5)的上方，浓缩水出水管(7)和注水出水管(9) 在外壳(5)的下方，卷膜芯(2)的上端与下端分别撑在污水进水管(1) 与注水出水管(9)的口部，卷膜(4)卷在卷膜芯(2)外，卷膜(4)上 部的外周与相应位置的外壳(5)内壁之间有上密封圈(3)，卷膜芯(2) 下部与相应位置的注水出水管(9)内壁之间有下密封圈(8)。
2、如权利要求1所述的采油污水的膜过滤器，其特征是所说的卷膜(4) 为多层的层状结构。
说明书
采油污水的膜过滤器
技术领域
本实用新型涉及一种油田采油污水的水处理装置，尤其是用 膜过滤的装置。
背景技术
采油业的采出液中含有大量水份，水占总量的45-95%，经 油水分离后的废水含有油性悬浮物、固体杂质、细菌等，如直接 排放既浪费水，又造成生态污染;如直接作回注水灌注井下，又 会严重影响石油开采的产量。因而众多有志者关注着采油污水的 处理和回注利用的问题，CN03112720.7公开了王娅娜的“油田 回注用采出水的处理方法”，用生物处理与膜分离技术结合的方 法来解决;CN02111402.1公开了凯能高科技工程公司的“利用 膜分离技术进行油田采油废水深度处理及循环利用的方法”用微 滤或超滤、纳滤或反渗透各工序层层过滤来实现。两专利都提到 了膜过滤的问题，但均未交待膜过滤的完整的技术方案和相关的 装置，特别是后一专利的十项实施例中都是“准确计量油田采油 废水200升”的量进行操作，并将如此少量的“滤出液送至加压 站作为回注或聚合物配置水利用”，似有不甚符合生产实践需要 之虑。因油井需用充足的水回注，所以必须低成本并具有水处理 能力大的设备来操作。
经检索，尚未发现用膜过滤技术处理采油污水的成熟方法和 相关设备的报导。
实用新型内容
本实用新型针对现有技术的上述不足，设计出一种可以直接 投放油田实际操作使用的，能有效处理采油污水并可作回注水利 用的采油污水的膜过滤器。
本实用新型的有益效果是将膜过滤器竖置后，利用水的自重加压 提高膜的通透能力，有效解决了采油污水的膜过滤易堵的难题，使回 注水达到粒径≤0.5μm，细菌数≤103-105个/毫升的水平，满足对回 注水相关指标的标准要求。
上述目的可以通过如下措施来实现：它包含有外壳、污水进 水管、浓缩水出水管、注水出水管、卷膜、卷膜芯和密封圈，卷膜芯 上有纵、横通水孔，整个膜过滤器竖置，污水进水管在外壳的上方， 浓缩水出水管和注水出水管在外壳的下方，卷膜芯的上端与下端分别 撑在污水进水管与注水出水管的口部，卷膜卷在卷膜芯外，卷膜上部 的外周与相应位置的外壳内壁之间有上密封圈，卷膜芯下部与相应位 置的注水出水管内壁之间有下密封圈。
上述目的还可作如下完善措施：卷膜为筒卷状的多层的层状结 构。
