申请日2005.02.21
公开(公告)日2006.07.12
IPC分类号E03C1/12; E03D1/00
摘要
一种卫生间的废水利用装置，其特点是：储水箱分为上下两个储水箱分别安装在卫生间的非承重墙体内，上储水箱顶部设有二个进水口，通过水管分别连接到上一层卫生间的地板涕漏口、洗衣水、洗脸水排放管口和溢流管上，在上储水箱顶部还设有溢水管道，该管道的出水口连接到下一层卫生间的上储水箱的一个进水口上;在下储水箱顶部设有进水管，通过水管和根据水位深度自动启停的，水泵连接到下一层卫生间的上储水箱内，实现各住户利用各自卫生间的废水。在下储水箱底部设有出水接头，接头上可以连接带龙头的水管，水管的出水口设在大(小)便池或坐便器的进水处。本实用新型能节省干净的自来水，既节约水资源，又减少家庭水费的开支，适合所有楼房，特别是干旱缺水地区的楼房卫生间使用。
权利要求书

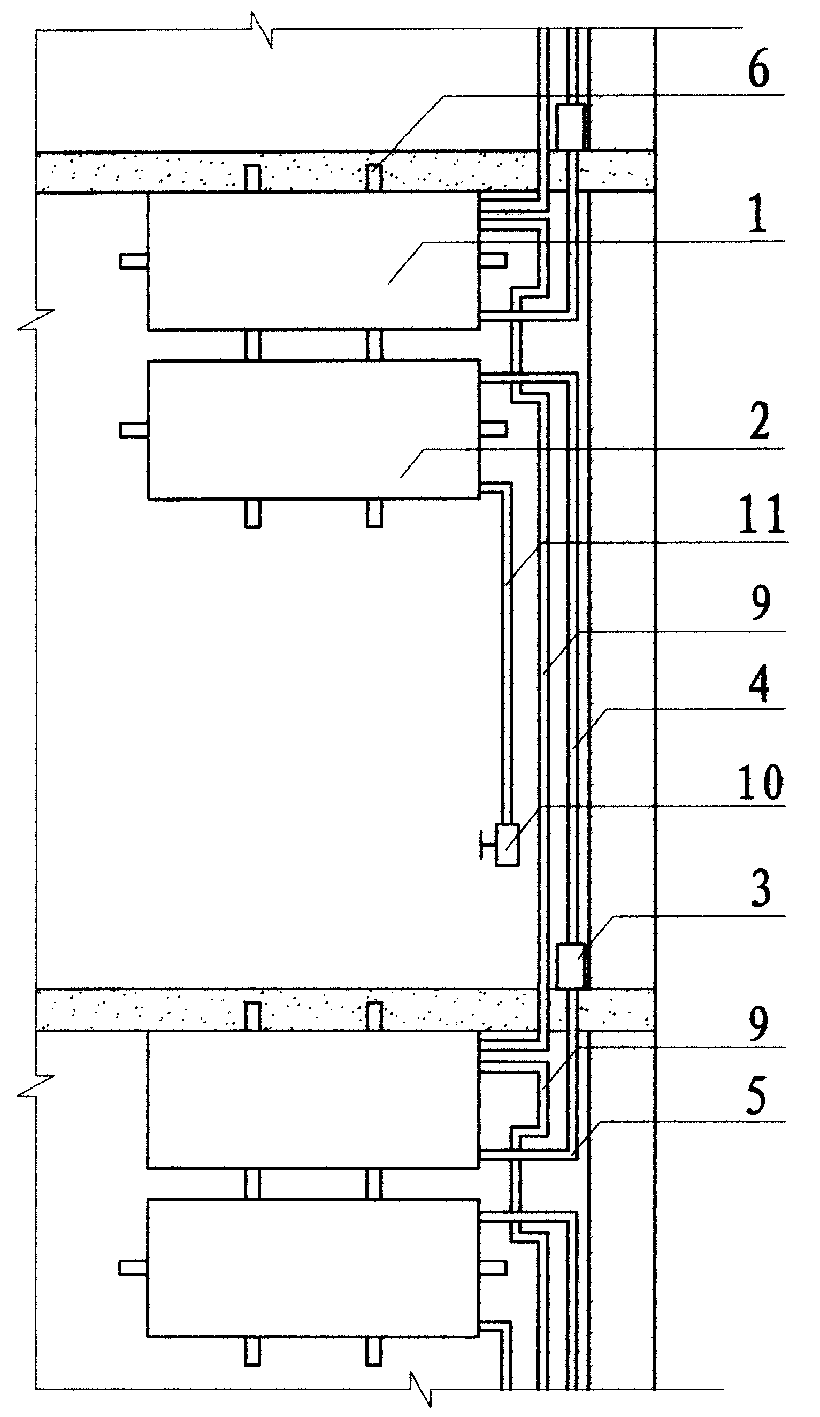

1、一种卫生间的废水利用装置，其特征是：在卫生间的非承重墙体 内设有储存废水的上储水箱(1)和下储水箱(2)，上储水箱(1)顶部设 有一个溢流管(9)和二个进水管口，其中一个进水管口通过管道与上一 层卫生间地板的涕漏口(7)和洗衣、洗脸水排水管口(8)相连接，另一 个进水管口通过管道与上一层卫生间的上储水箱溢流管相连接，上储水箱 (1)的溢流管通过管道与下一层卫生间储水箱的进水管相连接;下储水 箱(2)顶部设有进水管口，通过扬水管(4)、抽水管(5)和水泵(3) 与下一层卫生间的上储水箱(1)相连，下储水箱(2)底部设有出水管口， 通过水管(10)和控水阀(11)连至便池的进水口。
2、根据权利要求1所述的废水利用装置，其特征是：在卫生间非承 重的墙体内设有带支撑管(6)的分为上下两层的储水箱，上层箱体(1) 的顶部设有二个进水管口，经管道分别与上层卫生间上储水箱的溢流管 (9)和涕漏口(7)、洗脸水、洗衣水排水口(8)相连接，上层箱体(1) 的顶部还设有一个溢流管(9);下层箱体(2)的顶部设有进水口，通过 水泵扬水管(4)、小型水泵(3)和水泵抽水管(5)连至下一层卫生间的 上储水箱体内;在下层储水箱体(2)的底部设有带控水阀(11)的出水 管(10)。
3、根据权利要求1或2所述的废水利用装置，其特征是：所述储水 箱的箱壁上设有支撑管(6)，所述水泵(3)安装在非承重墙体的空洞内。
说明书
卫生间的废水利用装置
[技术领域]
本实用新型是一种卫生间的废水利用装置。
[背景技术]
几乎所有的家庭住宅，特别是楼房住宅，都设有卫生间。现有的卫生 间一般都设有洗漱盆、洗澡盆、洗衣机、地面的涕漏口及其下水管道、大 便池或坐便器及进水管和开关。这种结构的卫生间虽然方便、卫生，但有 一个明显的缺陷，就是不能利用洗脸、洗澡、洗衣过后的废水，而是将这 些废水分别从下水管道排放掉了。这一方面是浪费了水资源，特别是那些 干旱地区，缺水的城镇，浪费了实在可惜。另一方面因目前各城镇的水费 都较贵，用1m3自来水要花2～4元钱，这对于经济收入不太多的家庭，也 是一笔不小的开支。后来有人在卫生间里增设一个水箱，将洗脸水、洗衣 水人工或用水泵装入箱中，箱底设一出水管，用以冲洗便池，这种装置虽 可节水，但有如下缺陷：①由人将废水倒入水箱中，费时费力;②水箱放 置在地面或挂在墙上，需占用卫生间的空间，使卫生间显得拥挤;③视觉 上也不美观。
[发明内容]
为了更充分地利用水资源，克服现有住宅卫生间没有自动利用废弃水 的设备，造成水资源和水费浪费的缺陷，本实用新型提供一种改进的卫生 间废水利用装置，以便充分利用洗澡、洗衣、洗脸等生活废水，通过管道 将其自动收集，用于冲洗大、小便池或坐便器，达到重复利用的目的。
为解决其技术问题，本实用新型所采用的技术方案是：在包括墙体、 洗澡盆池、洗脸盆池、洗衣机、大(小)便池或坐便器的现有卫生间内的 非承重墙内安装有上下二个储水箱，用来储存废弃水，在卫生间地板上除 设有涕漏口外，还设有洗衣水、洗脸水的排放管口，在上储水箱的顶部设 有一个溢流管和二个进水管，其中一个进水管通过水管连接到上一层楼的 卫生间地板的涕漏口和洗衣水、洗脸水的排放管口上，或通过水管和多级 栅栏罩连接到房顶的雨水排水管上，使上一层楼房的卫生间流下来的废弃 水或房顶的雨水自动流进下一层楼房卫生间的储水箱内;另一进水管上通 过管道与上一层楼房卫生间的储水箱顶部的溢流管道相连接。上储水箱的 溢流管通过管道与下一层楼卫生间上储水箱的进水管相连接。在下储水箱 顶部设有进水管，通过管道和水泵与下一层楼卫生间的上储水箱相连，下 储水箱底部设有出水口，通过水管和控水阀连至便池或坐便器的进水口处。
本实用新型的有益效果是：①因本实用新型的储水箱进水管是连至上 一层楼卫生间的涕漏口和洗衣、洗脸水排放管口及溢流管上，上一层楼卫 生间洗衣、洗澡等用过的废弃水，就会自动流到下一层楼房的卫生间储水 箱内，顶楼住房卫生间储水箱进水口，可以连接到房顶的涕漏口，下雨时， 楼顶的雨水就会自动流进储水箱。储水箱顶部还设有溢水管，当储水箱的 废水溢出时会经溢水管流入下一层卫生间的储水箱内。当卫生间需要冲洗 大(小)池或坐便器时，可用储水箱内的废弃水，而不是自来水，可以达 到充分利用水资源，减少水费开支的目的。②由于储水箱设在卫生间的非 承重墙上，不占用卫生间的空间，也不影响楼房的整体结构，不影响室内 感观效果，便于使用者接受。③由于储水箱结构简单，制作容易，可用水 泥板粘接或用不锈钢板焊接，因此成本低，使用方便，不影响正常的用水 习惯，便于推广应用。④因储水箱为上下两个独立的箱体，本楼的卫生间 废水储存在下一层楼卫生间的上储水箱内，根据水的浮力原理，使水泵利 用水的深度自动启、停，将下层卫生间的上储水箱内的废水自动抽到本层 卫生间的下储水箱内，用以冲洗本层卫生间的厕所，实现各住户利用各自 的废水，以利提高用户节水的积极性。本装置适合各种楼房的卫生间使用， 尤其适合干旱缺水地区的楼房卫生间使用。
