申请日2005.02.01
公开(公告)日2006.03.29
IPC分类号C02F1/40
摘要
本实用新型公开了一种无动力式含油污水处理装置，包括容器、污水进口、净水出口、油出口。在容器内自上而下设有顶部敞口的缓流器、集水器、集油器及上水管。缓流器的底部高于集水器的顶部，集水器的顶部高于集油器的顶部，集水器的底部低于集油器的顶部。污水进口、净水出口和油出口分别通过各自的水平导管伸出容器之外;上水管的顶端与集水器的底部连通，上水管的底端位于容器的下部。含油污水自污水进口流入后，油、水会自动分离，然后分别经油出口、净水出口流出。本实用新型结构简单、运行稳定可靠，可处理高含油量污水，且油水分离迅速，不需要动力，分离精度高。
权利要求书
1、无动力式含油污水处理装置，包括容器(1)、污水进口(7)、净水出 口(8)、油出口(3)，其特征在于在所述容器(1)内自上而下设有缓流器(6)、 集水器(5)、集油器(4)，和上水管(9);缓流器(6)、集水器(5)和集油 器(4)均为四周及底部封闭的箱体，其中，缓流器(6)和集油器(4)的顶 部敞口;缓流器(6)的底部高于集水器(5)的顶部，集水器(5)的顶部高 于集油器(4)的顶部，集水器(5)的底部低于集油器(4)的顶部;所述污 水进口(7)、净水出口(8)和油出口(3)分别通过各自的水平导管(71、 81、31)伸出容器(1)之外;上水管(9)的顶端与集水器(5)的底部连通， 上水管(9)的底端位于容器(1)的下部。
2、依照权利要求1所述的含油污水处理装置，其特征在于在所述集水器 (5)的底部与上水管(9)的底端之间设有稳流装置(2)。
3、依照权利要求2所述的含油污水处理装置，其特征在于所述稳流装置 (2)为纵截面呈 字形的稳流斜板组。
4、依照权利要求1所述的含油污水处理装置，其特征在于所述容器(1) 的底部为锥形底。
5、依照权利要求1至4所述的任一种含油污水处理装置，其特征在于在 所述上水管(9)的底端还设有一广口罩(10)。
6、依照权利要求5所述的含油污水处理装置，其特征在于在所述容器(1) 的底部设有排渣管(11)和排渣阀(12)。
说明书
无动力式含油污水处理装置
技术领域
本实用新型涉及到水处理技术领域，特别是一种可将含油污水进行 油、水分离处理的无动力式含油污水处理装置。
背景技术
含油污水对人类赖以生存的环境影响越来越严重，为了将含油污水中 的油分离出来，使出水达标排放要求，人们发明了各式各样的含油污水处 理装置。
目前工业上应用的含油污水处理装置油水分离过程以是否需要动力输 入大致分为两类：
1.动力式含油污水处理装置
动力式含油污水处理装置其油水分离过程需输入动力，包括：离 心旋转式、过滤式、化学加药气浮方式。其油水分离过程需要通过电 动机、压缩空气等动力输入促使油水分离。其优点是应用范围较广， 分离精度较高;缺点是该装置结构较复杂、稳定性较底、能耗高、运 行维护工作量大、对污水中含油量有严格要求，难以处理高含油量的 污水。
2.无动力式含油污水处理装置
无动力式含油污水处理装置的油水分离过程无需输入动力，其由： 隔油池、斜板式油水分离装置、波纹板式油水分离装置等部分构成。 油水分离的原理是：含油污水流经一定形状的容器(如箱和垂直插板、 箱和斜板、箱和波纹板组)时，污水中的油滴在流动过程中自动上浮 汇集，在水面上会形成浮油，从而实现油水分离。传统无动力式含油 污水处理装置的优点是结构简单、运行稳定可靠;缺点是油、水分离 精度低。
发明内容
本实用新型的任务是要克服现有技术的缺陷，设计一种既结构简单、 运行稳定可靠，又可处理高含油量污水，且油、水分离精度高的新型无动 力式含油污水处理装置。
本实用新型的技术方案如下：
无动力式含油污水处理装置，包括容器、污水进口、净水出口、油出 口，其特征在于在所述容器内自上而下设有缓流器、集水器、集油器，和 上水管;缓流器、集水器和集油器均为四周及底部封闭的箱体，其中，缓 流器和集油器的顶部敞口;缓流器的底部高于集水器的顶部，集水器的顶 部高于集油器的顶部，集水器的底部低于集油器的顶部;所述污水进口、 净水出口和油出口分别通过各自的水平导管伸出容器之外;上水管的顶端 与集水器的底部连通，上水管的底端位于容器的下部。
进一步的改进是在所述集水器的底部与上水管的底端之间还设有稳 流装置。
本实用新型不仅结构简单、运行稳定可靠、节能，可处理高含油量污 水，而且油水分离迅速，一次立即完成;油水分离过程不需要动力;油、 水分离精度高。

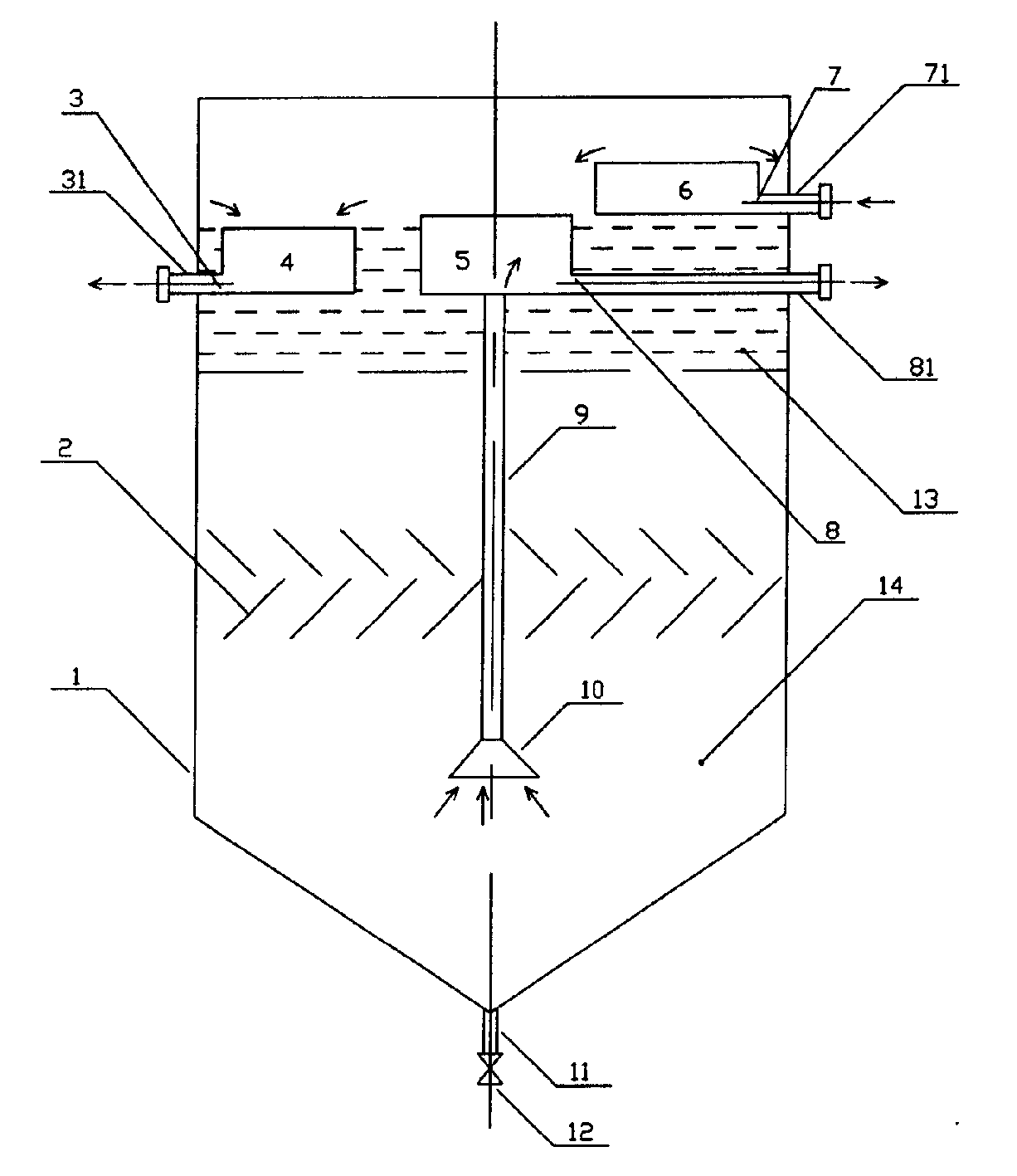

以下结合附图所示实施例，对本实用新型作进一步说明。
