申请日2004.09.21
公开(公告)日2005.10.12
IPC分类号C02F1/44
摘要
一种医用反渗透水处理设备，由外箱体及内置的功能单元构成，所述的功能单元包括：一水路系统，一带有进水口及纯水、浓水出口的反渗透膜组;水路系统的进水管路通过进水阀及高压泵控制与反渗透膜组的进水口接通，反渗透膜组的纯水出口经一水路外接纯水容器，反渗透膜组的浓水出口则经另一水路接回水及排水单元，外箱体外壳结构采用无后面板半包围结构。反渗透膜组水路中采用无死腔结构。水路系统的电磁阀控制段进水管路设有旁路管路。其设备运行更加安全可靠;保证了水处理设备内部的清洁;同时可使设备减少了因电磁阀故障而带来的停机事故，从而有效保障了正在治疗的病人的安全。
权利要求书
1、一种医用反渗透水处理设备，由外箱体及内置的功能单元构成，所述的 功能单元包括：一水路系统，一带有进水口及纯水、浓水出口的反渗透膜组; 水路系统的进水管路通过进水阀及高压泵控制与反渗透膜组的进水口接通，反 渗透膜组的纯水出口经一水路外接纯水容器，反渗透膜组的浓水出口则经另一 水路接回水及排水单元，其特征在于：所述的外箱体外壳结构是无后面板半包 围结构。
2、根据权利要求1所述的医用反渗透水处理设备，其特征在于：所述的反 渗透膜组水路中采用无死腔结构。
3、根据权利要求2所述的医用反渗透水处理设备，其特征在于：所述的无 死腔结构是将浓水出口设在反渗透膜组膜与膜壳间的横向室外壳上。
4、根据权利要求1所述的医用反渗透水处理设备，其特征在于：所述的水 路系统的电磁阀控制段进水管路设有旁路管路。
说明书
医用反渗透水处理设备
技术领域
本实用新型涉及一种医用反渗透水处理设备。
背景技术
医用反渗透水处理设备是一种采用反渗透膜去除水中离子、有机物、悬浮 物和杂质等的处理设备，特别是用于制备血液透析用水的水处理装置，要求所 生产的透析用水应达到一定的透析用水标准。
目前，市场上大多医用反渗透水处理设备是支架式(铁架)的水处理结构， 铁架长时间就会生锈，缩短设备的使用寿命;且设备的各种水路和电路元件均 暴露在外，而且操作者都可以触膜到，安全性差，假如操作者不小心自身接触 或误将它物碰及水电路元件，就有可能使人受伤或导致设备元件损坏，轻者设 备无法正常运行，重者还会导致人身危险。另外，现有的医用反渗透水处理设 备的供水是通过进水电磁阀进入高压泵的，一旦电磁阀发生故障，供水便不能 进入到高压泵内，设备便会停止工作，无法正常产水，应用保障性差，尤其病 人在进行治疗时，对纯水的供应要求是不能间断的，假如设备无法正常运行， 就有可能使正在治疗的病人的安全受到威胁。
另外，现有的医用反渗透水处理设备的反渗透膜滤水元件被安装在膜壳内， 如图5所示，被高压泵加压出来的水从膜壳的进水口进入，进水口与膜的进水 端连接。进水经过膜元件后被分离成两股水流，一股为纯水，从膜的中心管流 出，中心管与膜壳的的纯水出水口相连接，另一股水流为浓水(废水)，从膜 的浓水端流出，浓水端与膜壳的浓水出口相连。图5中a面与膜壳之间有较细 的缝隙，浓水会通过缝隙充斥在膜与膜壳之间，形成死腔，因为死腔里的水是 不流动的，时间长后，水质就会变差，发臭，甚至滋生细菌，污染反渗膜，使 透析质量下降。
发明内容
本实用新型的目的是提供一种运行安全可靠的医用反渗透水处理设备。

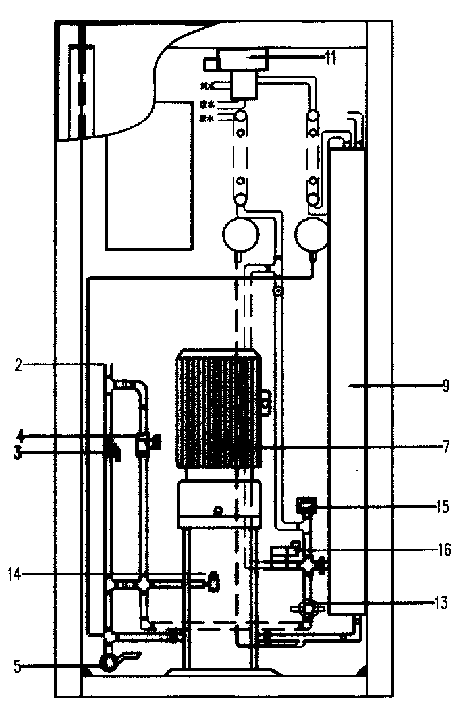

为实现上述目的，本实用新型采取以下设计方案：一种医用反渗透水处理 设备，由外箱体及内置的功能单元构成，所述的功能单元包括：一水路系统， 一带有进水口及纯水、浓水出口的反渗透膜组;水路系统的进水管路通过进水 阀及高压泵控制与反渗透膜组的进水口接通，反渗透膜组的纯水出口经一水路 外接纯水容器，反渗透膜组的浓水出口则经另一水路接回水及排水单元，所述 的外箱体外壳结构是无后面板半包围结构。
所述的反渗透膜组水路中采用无死腔结构，其是将浓水出口设在反渗透膜 组膜与膜壳间的横向室外壳上。
所述的水路系统的电磁阀控制段进水管路设有旁路管路。
本实用新型的优点是：
1、将各种水路电路元件安装在箱体的内部，操作人员只能接触到前面板的 操作元件而接触不到其它水、电路元件，从而使设备运行更加安全可靠。
2、反渗透膜组水路中采用无死腔结构保证了水处理设备内部的清洁，从而 使纯水净化的质量更高。
3、水路系统的电磁阀控制段进水管路设旁路管路，使设备减少了因电磁阀 故障而带来的停机事故，从而有效保障了正在治疗的病人的安全。
