申请日2005.04.26
公开(公告)日2005.11.09
IPC分类号C02F9/04; C02F1/50; C02F1/28
摘要
本发明公开了一种中水处理系统自动控制装置，所述的水位探测器KT和水位探测器KQ串联连接并控制潜水泵的控制继电器J1、电控进水阀的控制继电器J2、电控出水阀的控制继电器J3、化学试剂加药泵的控制继电器J4、二氧化氯发生器的控制继电器J5、曝气风机的控制继电器J6，曝气风机的控制继电器J6使曝气风机通过时间控制单元工作在不同的曝气量的两种工作状态，这样各个污水处理单元就实现了自动化，无需人工干预，而且使加药量、曝气量、二氧化氯发生器的加药量易于控制，因此提高了中水处理的质量，降低了中水处理的成本。
権利要求書

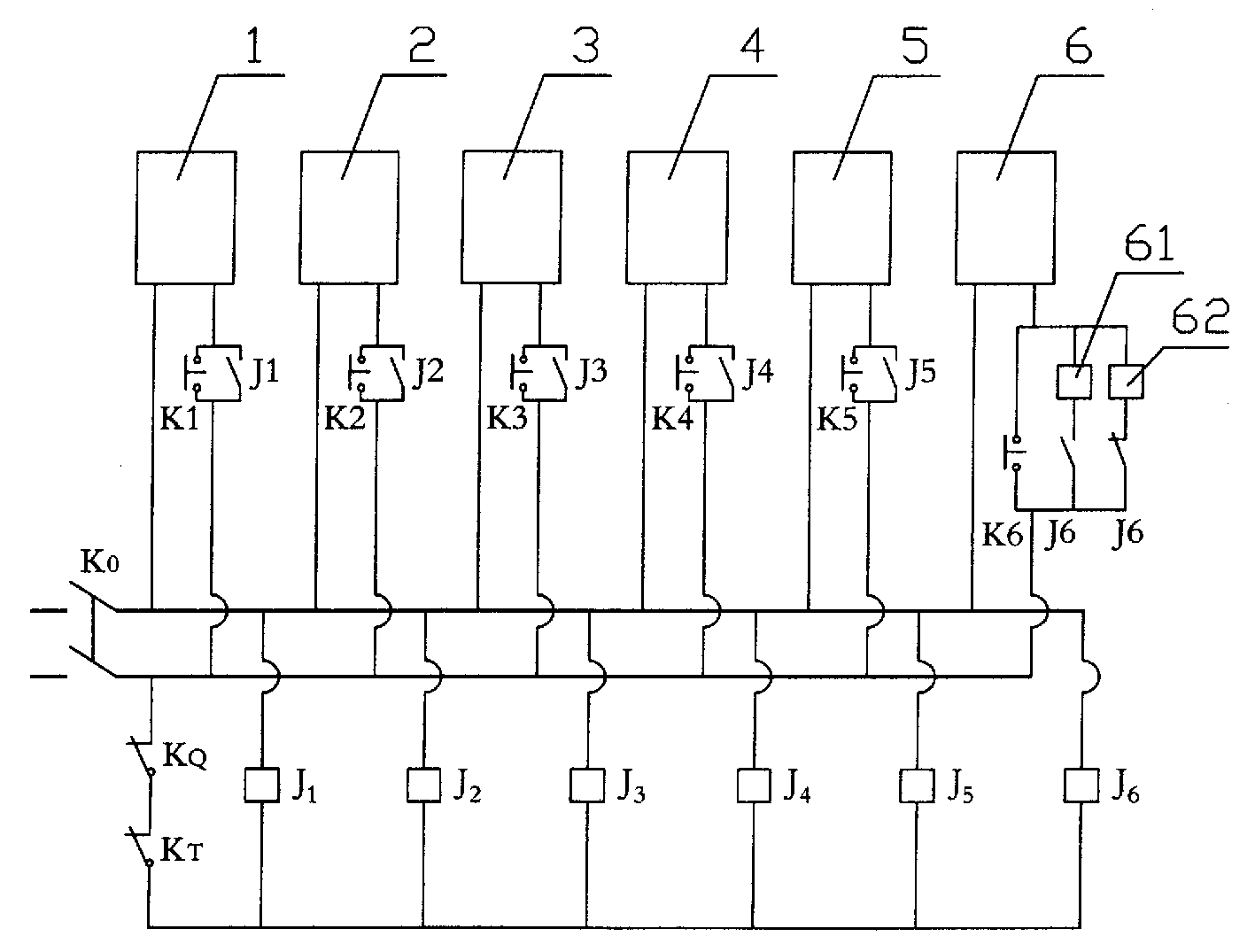

1.中水处理系统自动控制装置，包括调节池(7)、设置在调节池(7)内 的潜水泵(1)，由潜水泵(1)通过管路(14)向其供水的物化塔(8)，所述 的管路(14)上设有用于水处理的化学试剂加药泵(4)，物化塔(8)的底部 与污泥池(13)管连接，物化塔(8)输出口接用于去除污水中有机物的生化塔 (9)，有曝气风机(6)向生化塔(9)内供气，生化塔(9)的输出口接高效 过滤器(10)，高效过滤器(10)输出口接活性炭吸附器(11)，活性炭吸附 器(11)通过管路(15)连接到清水池(12)，所述的活性炭吸附器(11)与 清水池(12)之间的管路(15)上设有用于杀菌消毒的二氧化氯发生器(5)， 其特征是：所述的调节池(7)内设有水位探测器KT，所述的调节池(7)与物化 塔(8)之间的管路(14)上设有电控进水阀(2)，所述的活性炭吸附器(11) 与清水池(12)之间的管路(15)上设有电控出水阀(3)，所述的清水池(12) 内设有水位探测器KQ，水位探测器KT和水位探测器KQ串联连接并控制潜水泵(1) 的控制继电器J1、电控进水阀(2)的控制继电器J2、电控出水阀(3)的控制 继电器J3、化学试剂加药泵(4)的控制继电器J4、二氧化氯发生器(5)的控 制继电器J5、曝气风机(6)的控制继电器J6，其中潜水泵(1)的控制继电器 J1、电控进水阀(2)的控制继电器J2、电控出水阀(3)的控制继电器J3、化 学试剂加药泵(4)的控制继电器J4、二氧化氯发生器(5)的控制继电器J5使 其各自的控制单元具有通断两种线路状态，曝气风机(6)的控制继电器J6使曝 气风机(6)通过时间控制单元(61、62)工作在不同的曝气量的两种工作状态。
2.如权利要求1所述的中水处理系统自动控制装置，其特征是：所述的潜 水泵(1)具有手动控制开关K1、电控进水阀(2)具有手动控制开关K2、电控 出水阀(3)具有手动控制开关K3、化学试剂加药泵(4)具有手动控制开关K4、 二氧化氯发生器(5)具有手动控制开关K5、曝气风机(6)具有手动控制开关K 6。
3.如权利要求1或2所述的中水处理系统自动控制装置，其特征是：所述的 曝气风机(6)的时间控制单元(61、62)供气参数为正常工作时，每间隔1小 时曝气20分钟;其它电动单元停止时，每间隔2小时曝气20分钟。
说明书
中水处理系统自动控制装置
技术领域
本发明涉及一种自动控制装置，尤其涉及一种污水处理设备中的自动控制 装置。
背景技术
随着工业化的进程，人类对水资源的需求迅速增加。近年来，缺水的问题 已经开始困扰我国的部分城市。为此，开发高效、节能、自动化程度高、占地 面积小的中水处理回用装置，显得尤为迫切。在已有的中水处理设备中，自动 化程度低，中水处理的能耗和成本都较高，从而造成中水处理不彻底，回用水 有异味等缺点，无法正常回用。
发明内容
本发明所要解决的技术问题是提供一种可自动控制中水处理设备运转的中 水处理系统自动控制装置。
为实现上述目的，本发明的技术方案是：中水处理系统自动控制装置包括 调节池、设置在调节池内的潜水泵，由潜水泵通过管路向其供水的物化塔，所 述的管路上设有用于水处理的化学试剂加药泵，物化塔的底部与污泥池管连接， 物化塔输出口接用于去除污水中有机物的生化塔，有曝气风机向生化塔内供气， 生化塔的输出口接高效过滤器，高效过滤器输出口接活性炭吸附器，活性炭吸 附器通过管路连接到清水池，所述的活性炭吸附器与清水池之间的管路上设有 用于杀菌消毒的二氧化氯发生器，述的调节池内设有水位探测器KT，所述的调节 池与物化塔之间的管路上设有电控进水阀，所述的活性炭吸附器与清水池之间 的管路上设有电控出水阀，所述的清水池内设有水位探测器KQ，水位探测器KT 和水位探测器KQ串联连接并控制潜水泵的控制继电器J1、电控进水阀的控制继 电器J2、电控出水阀的控制继电器J3、化学试剂加药泵的控制继电器J4、二氧 化氯发生器的控制继电器J5、曝气风机的控制继电器J6，其中潜水泵的控制继 电器J1、电控进水阀的控制继电器J2、电控出水 阀的控制继电器J3、化学试剂 加药泵的控制继电器J4、二氧化氯发生器的控制继电器J5使其各自的控制单元 具有通断两种线路状态，曝气风机的控制继电器J6使曝气风机通过时间控制单 元工作在不同的曝气量的两种工作状态。
所述的潜水泵具有手动控制开关K1、电控进水阀具有手动控制开关K2、电 控出水阀具有手动控制开关K3、化学试剂加药泵具有手动控制开关K4、二氧化 氯发生器具有手动控制开关K5、曝气风机具有手动控制开关K6。
所述的曝气风机的时间控制单元供气参数为正常工作时，每间隔1小时曝气 20分钟;其它电动单元停止时，每间隔2小时曝气20分钟。
由于采用上述技术方案，所述的水位探测器KT和水位探测器KQ串联连接 并控制潜水泵的控制继电器J1、电控进水阀的控制继电器J2、电控出水阀的控 制继电器J3、化学试剂加药泵的控制继电器J4、二氧化氯发生器的控制继电器 J5、曝气风机的控制继电器J6，其中潜水泵的控制继电器J1、电控进水阀的控 制继电器J2、电控出水阀的控制继电器J3、化学试剂加药泵的控制继电器J4、 二氧化氯发生器的控制继电器J5使其各自的控制单元具有通断两种线路状态， 曝气风机的控制继电器J6使曝气风机通过时间控制单元工作在不同的曝气量 的两种工作状态，这样各个污水处理单元就实现了自动化，无需人工干预，而 且使加药量、曝气量、二氧化氯发生器的加药量易于控制，因此提高了中水处 理的质量，降低了中水处理的成本。
