申请日2005.04.26
公开(公告)日2006.08.02
IPC分类号C02F11/00
摘要
本实用新型属于油田油泥处理装置;特别涉及一种含油污泥流化清洗浓缩器。本实用新型采用了由油泥混合器及双螺旋推进器及单螺旋推进器组成的装置，可使油泥在充分搅拌下彻底分离，另外由于分离装置带有斜坡，不但加速了分离时间，还节省了占地面积，据统计，本实用新型洗出污泥含油低于3000mg/L，含水低于70%，回收原油占3%，使用中排泥口不堵塞，另外操作简单，可靠性高并可节约投资，因此可广泛用于石油开采行业。
権利要求書

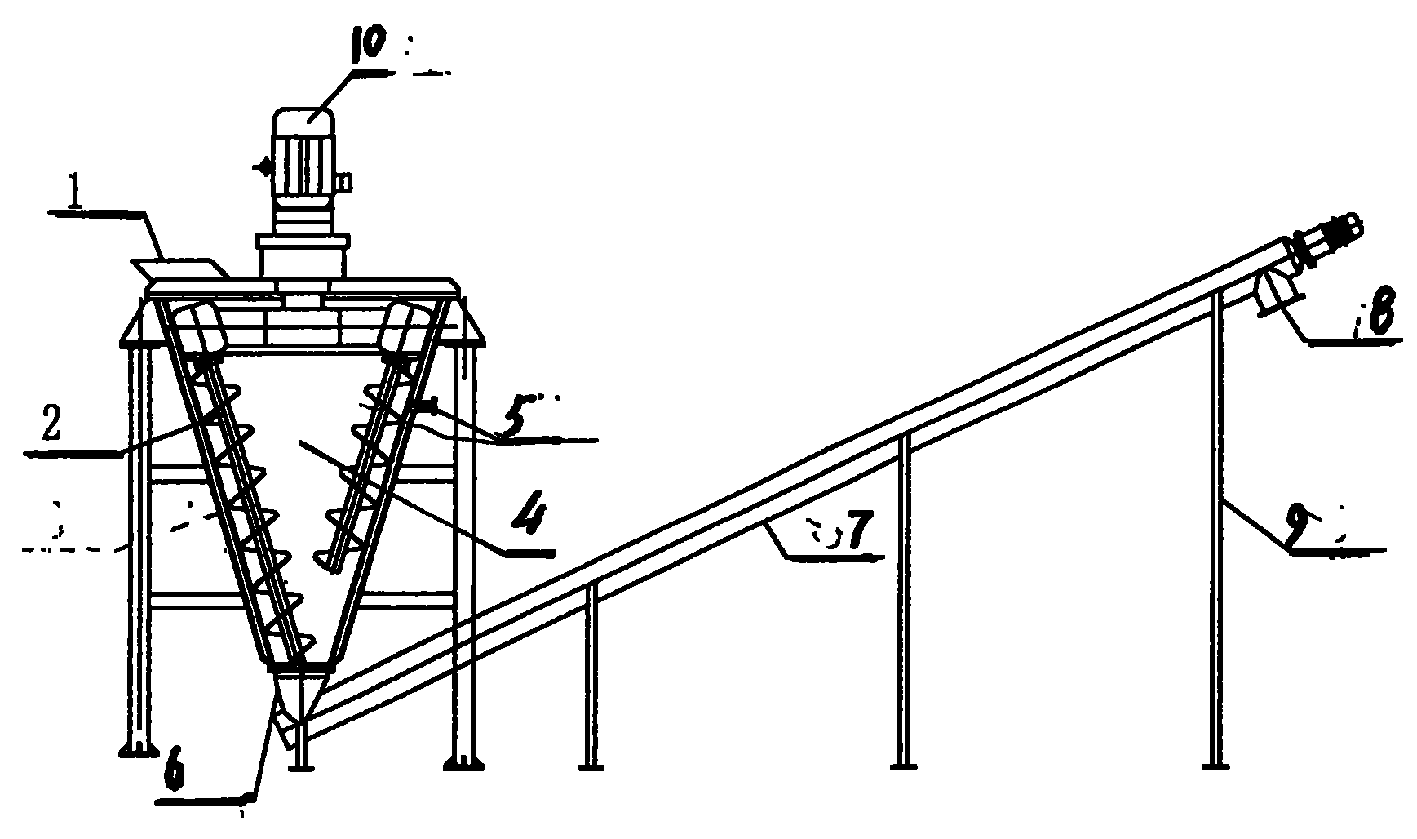

1、含油污泥流化清洗浓缩器，是由支架(9)上面的油泥混合器(4) 组成;其特征在于：所述的油泥混合器呈梯形漏斗状，上端口装 有一个马达(10)和进泥水口(1)，两侧壁各有一条双螺旋轴(2)， 右侧壁开有一个排液口(5)，下端口装有一个排泥口(6)，该排 泥口与单螺旋推进器(7)相连，单螺旋推进器顶端为出泥口(8)。
2、根据权利要求1所述的含油污泥流化清洗浓缩器，其特征在于： 所述的油泥混合器(4)中心线与单螺旋推进器(7)的中心线夹 角为30～45度，油泥混合器底角在15～20度之间。
3、根据权利要求1所述的含油污泥流化清洗浓缩器，其特征在于： 双螺旋轴(2)、单螺旋推进器(7)形状为长螺杆状。
说明书
含油污泥 流化清洗浓缩器
技术领域：
本实用新型属于油田油泥处理装置;特别涉及一种含油污泥流化清 洗浓缩器。
背景技术：
在油田采油过程中，不可避免的要出现一些落地污油给环境造成污 染，为实现固态含油污泥的无害化，减量化和资源化，现技术中使用的 处理装置多为流化分离浓缩设备，这种设备复杂且占地面积大，不经济， 油泥分离处理不彻底。
实用新型内容：
本实用新型的目的便是为了克服上述缺点，而提供的一种含油污泥 流化清洗浓缩器。该装置采用双螺旋轴完成对固态含油污泥的流化，清 洗和分离可减少占地面积，由于油泥处理装置简单，并可节省投资。
本实用新型实现方式是这样的。
为达到上述目的的本实用新型由支架上面的油泥混合器组成，该混 合箱呈梯形漏斗状，上端口装有一个马达和进泥水口，两侧壁各有一条 双螺旋轴，右侧壁开有一个排液口，下端口装有一个排泥口，该排泥口 与单螺旋推进器相连。在单螺旋推进器顶端为出泥口。
所述的油泥箱混合器中心线与单螺旋推进器的中心线夹角为30～ 45度，油泥混合箱底角在15～20度之间。
所述的双螺旋轴、单螺旋推进器形状为长螺杆状。
本实用新型工作方式是：
本实用新型工作时，由物料传送机(图未划)经油泥进入水口，进 入油泥混合箱内然后往箱内加入水和清洗剂后，再打开马达使油泥混合 箱内的双螺旋轴启动将混合器内的油泥充分搅拌，静沉后，污泥从排泥 口中排出，另一部分油泥进入斜坡上的单螺旋推进器上面继续分离，最 后形成产品从出泥口流出。至此本实用新型即可完成任务。
本实用新型与现有技术相比具有显著特点：
由于本装置采用了梯形状油泥混合箱，并在箱体内装有螺旋轴，搅 拌油泥，油泥在充分搅拌条件下又经斜坡状的螺旋推进器进一步分离， 使得固态含油污泥能彻底流化、分离，综合处理混合的污泥，减量和无 害化达90%以上，洗出污泥含油低于3000mg/L含水低于70%，不流淌， 另外本装置占地面积小，设备在工作时排泥口不会产生堵塞现象。
