申请日2005.04.13
公开(公告)日2006.06.28
IPC分类号F16K11/083
摘要
本实用新型提供了一种水处理用多路阀，是在阀体中部分别设置进水接口、出水接口和排水接口，阀体下端为与水处理柱连接固定的管口，在管口内设有内套管，在阀体上部设有密封盖板，在阀体内设有选择导通方向的转盘，该转盘由环形套、转轴和位于环形套内的折管组成，转轴的下端与折管固定连接，其上端穿过密封盖板后与旋转机构连接;折管的上部管口穿过环形套与进水接口、出水接口和排水接口位置相对应，折管的下端管通过旋转口套接在内套管内，在折管上部管口的环形套一侧设有两个通孔，另一侧设有一个通孔;通过转动转轴实现不同水流方向的连通。本实用新型具有安装方便、操作简单的优点，用于水过滤处理。
権利要求書

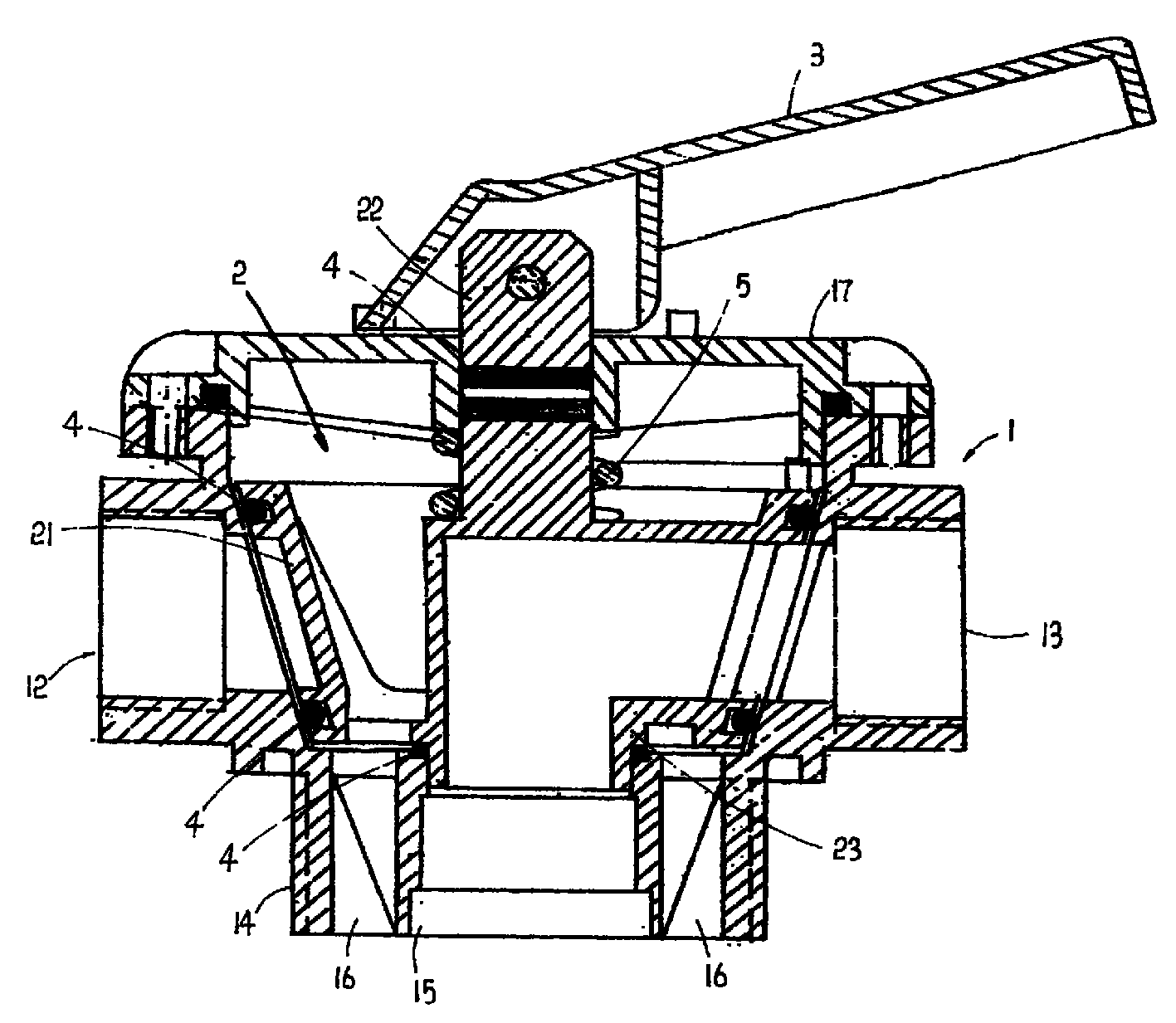

1.一种水处理用多路阀，包括阀体(1)，其特征在于： 所述阀体(1)的外壁中部设有进水接口(11)、出水接口(12) 和排水接口(13)，出水接口(12)和排水接口(13)的方向 相反，进水接口(11)位于排水接口(13)的水平向90度范 围内;阀体(1)下端为与水处理柱连接固定的管口(14)， 在管口(14)内设有内套管(15)，在内套管(15)与管口(15) 内壁之间设有多块支承筋板(16);在阀体(1)上部设有密 封盖板(17)，在阀体(1)内设有选择导通方向的转盘(2)， 该转盘(2)由环形套(21)、转轴(22)和位于环形套(21) 内的折管(23)组成，在折管(23)的外壁与环形套(21) 内壁之间设有多块连接筋板(24)，转轴(22)的下端与折管 (23)固定连接，其上端穿过密封盖板(17)后与旋转机构 (3)连接;所述折管(23)的上部管口穿过环形套(21)与 进水接口(11)、出水接口(12)和排水接口(13)位置相对 应，折管(23)的下端管口套接在内套管(15)内，在折管 (23)上部管口两边的环形套(21)壁上设有三个通孔(211)， 其中两个通孔(211)位于折管(23)上部管口的一侧，另一 个位于折管(23)上部管口的另一侧;在折管(23)与内套 管(15)之间、在环形套(21)与阀体(1)内壁之间、转轴 (22)与密封盖板(17)之间均设有密封圈(4)。
2.根据权利要求1所述的多路阀，其特征在于：所述密 封盖板(17)与折管(23)之间设有密封间隙补偿弹簧(5)， 弹簧(5)套设在转轴(22)外。
3.根据权利要求1或2所述的多路阀，其特征在于;所 述环形套(21)与阀体(1)的之间的接触面为倒锥形面。
4.根据权利要求1或2所述的多路阀，其特征在于：所 述的旋转机构(3)为手柄。
5.根据权利要求3所述的多路阀，其特征在于;所述的 旋转机构(3)为手柄。
说明书
水处理用多路阀
技术领域
本实用新型涉及一种阀门，特别是指一种水处理用多路阀。
背景技术
传统的水处理装置，为实现对滤料的软化、清洗、过滤、反冲等操作， 一般需要在管路上设置四至五个控制阀门，根据需要开、关不同的阀门来 实现上述操作。其存在的不足：(1)因安装阀门的需要，装置的管路连接、 安装复杂;(2)使用时的操作复杂，需要对操作人员进行操作培训，否则 很难正确操作。
实用新型内容
本实用新型的目的在于提供一种安装方便、操作简单的一种水处理用 多路阀。
本实用新型的目的是这样实现的：一种水处理用多路阀，包括阀体， 其中：所述阀体的外壁中部设有进水接口、出水接口和排水接口，出水接 口和排水接口的方向相反，进水接口位于排水接口的水 平向90度范围内; 阀体下端为与水处理柱连接固定的管口，在管口内设有内套管，在内套管 与管口内壁之间设有多块支承筋板;在阀体上部设有密封盖板，在阀体内 设有选择导通方向的转盘，该转盘由环形套、转轴和位于环形套内的折管 组成，在折管的外壁与环形套内壁之间设有多块连接筋板，转轴的下端与 折管固定连接，其上端穿过密封盖板后与旋转机构连接;所述折管的上部 管口穿过环形套与进水接口、出水接口和排水接口位置相对应，折管的下 端管口套接在内套管内，在折管上部管口两边的环形套壁上设有三个通孔， 其中两个通孔位于折管上部管口的一侧，另一个位于折管上部管口的另一 侧;在折管与内套管之间、在环形套与阀体内壁之间、转轴与密封盖板之 间均设有密封圈。
上述的水处理用多路阀中所述密封盖板与折管之间设有密封间隙补偿 弹簧，弹簧套设在转轴外。这样可以自动补偿密封圈的磨损，保证密封性 能。
上述的水处理用多路阀中所述环形套与阀体的之间的接触面为倒锥形 面。有利于密封，克服出现水流进内部而渗漏的现象，延长阀门的使用寿 命。
上述的水处理用多路阀中所述的旋转机构可以采用手柄，手动控制阀 门的水流方向，也可以采用电动、液压控制机构，实现阀门水流方向的自 动控制。
本实用新型采用上述结构后，只需将阀门固定安装在过滤柱顶部，连 接上进水管、出水管、排水管即可，大大简化了安装工序;而且，使用时 不需要同时开、关多个阀门，只需转动转轴，就能实现过滤柱的各种工况 控制，操作容易、简单、方便，并可带压操作。
