申请日2004.11.01
公开(公告)日2005.11.16
IPC分类号E03C1/12; E03C1/14; E03D1/24
摘要
家用及旅馆业废水的二次利用装置，它是通过几只三通、阀门和连接管等，组成一套简单的管道装置，将面池、洗衣机等用过的废水，引入坐便器的原水箱或附加水箱，或者直接引入坐便器，冲刷便溺等污物。它具有能将多余的废水自动引流的功能，弥补了原水箱失灵时漫水的缺陷;同时，它还具有开、关的选择功能，可随意决定用或不用本装置。具有节水、环保和使用方便的特点，三口之家一年可节约用水40吨。
権利要求書

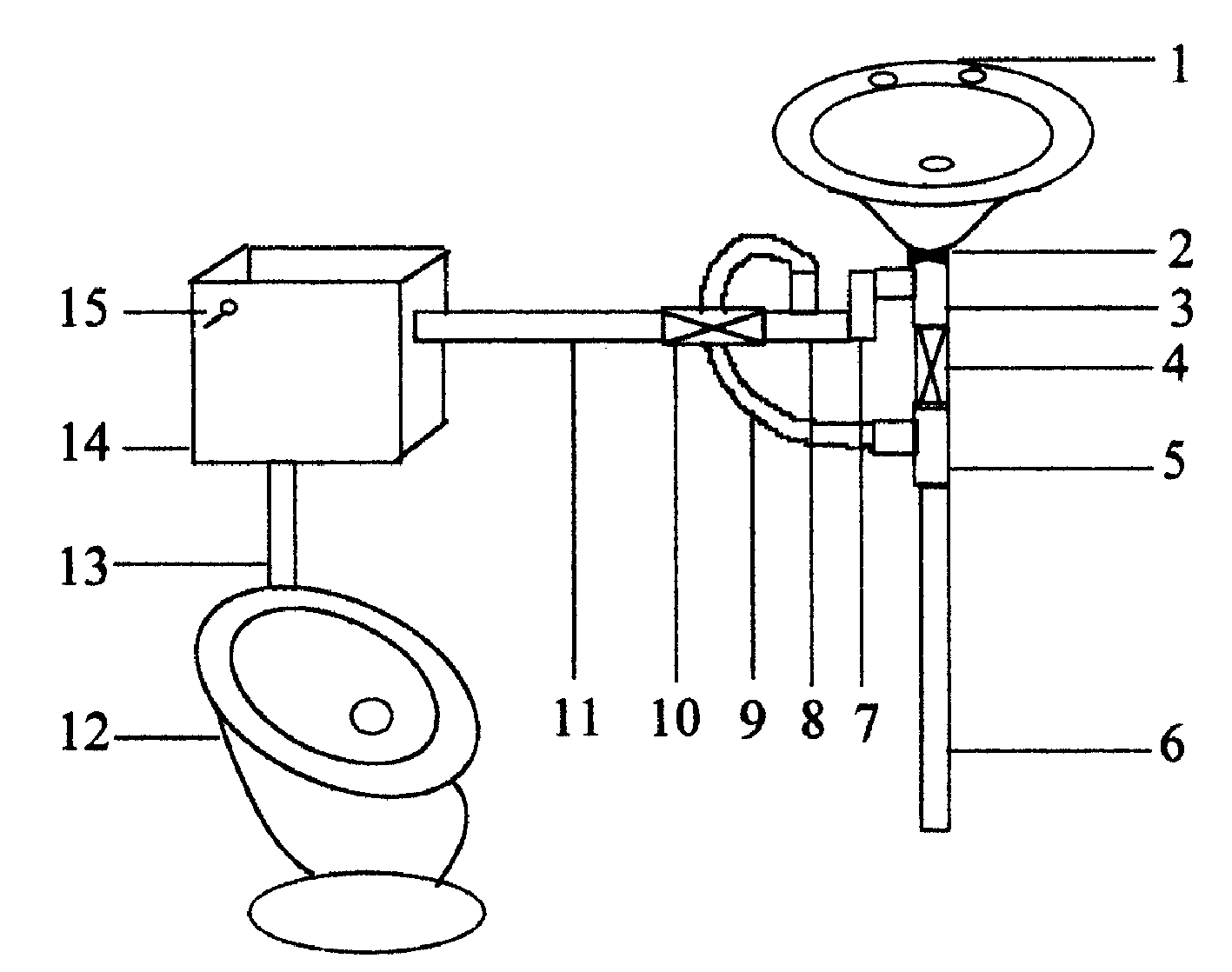

1.家用及旅馆业废水的二次利用装置，保持原水箱(14)与坐便器(12) 的原有连接和面池下水(2)，其特征是：将面池下水(2)、三通(3)、 连接管(7)、三通(8)、阀门(10)、连接管(11)、原水箱(14)，顺 序连接;三通(3)的另一端与阀门(4)、三通(5)、下水管(6)顺序连 接;设置连接管(9)，与三通(5)和三通(8)的另一端分别连接。
2.根据利要求1所述的家用及旅馆业废水的二次利用装置，其特征是：将 面池下水(2)、三通(3)、连接管(7)、三通(8)、阀门(10)、连接 管(11)、附加水箱(18)、连接管(17)、三通(16)，顺序连接。
3.根据利要求1所述的家用及旅馆业废水的二次利用装置，其特征是：将面 池下水(2)、三通(3)、连接管(7)、三通(8)、阀门(10)、连接管 (11)、三通(16)、连接管(13)，顺序连接。
4.根据利要求1-3任何一项所述的家用及旅馆业废水的二次利用装置，其特 征是：三通(3)、阀门(4)、三通(5)、下水管(6)、连接管(7)、 三通(8)、连接管(9)、连接管(13)，至少可以省略一处。
5.根据利要求1-3任何一项所述的家用及旅馆业废水的二次利用装置，其 特征是：连接管(7)、连接管(9)、连接管(11)、连接管(13)、连接 管(17)，至少可以省略一处。
6.根据利要求1-3任何一项所述的家用及旅馆业废水的二次利用装置，其 特征是：三通(3)、三通(5)、三通(8)、三通(16)，可以由连接管 直接制成。
7.根据利要求1-3任何一项所述的家用及旅馆业废水的二次利用装置，其 特征是：可以在一处和多处增加设置连接管。
说明书
家用及旅馆业废水的二次利用装置
技术领域
本实用新型涉及一种能将家用及旅馆业面池、洗衣机等废水二次利用的 装置。
背景技术
目前，公知的面池及洗衣等废水，均由其下水直接排入下水道，而坐便 器的上水均用清洁的自来水。其缺点是：流失了本可二次利用的废水，而清 洁的饮用水仅用作冲洗便溺，造成了水资源的极大浪费和城市污水的大幅增 加，加重了环境污染。
实用新型内容
提供一种家用及旅馆业废水的二次利用装置，利用废水，节约饮用水。
保持原水箱与坐便器的原有连接和面池下水，将面池下水、三通、阀 门、连接管和水箱，按序连接后，再将面池、洗衣机等废水引入坐便器的原 水箱、附加水箱，或者直接引入坐便器再次使用，并由阀门控制是否使用本 实用新型。
本实用新型的优点：1.利用了废水，节约了清洁水。2.功能灵活。其阀 门可随意决定用或不用本实用新型，且可控制是否由面池上水直接放水冲 洗;其三通还可将过量来水引入面池下水管，弥补原水箱失灵时漫水的缺 陷。3.造价低廉。本实用新型的全部配件，仅为几个三通、阀门和连接管 等，安装简单，易于推广。4.经济效益明显：一般一只水箱的水容量约为0. 0183吨。废水利用后，以每人每天用两水箱水、以每吨2.5元水价计算，则一 年每人可节水13.36吨，三口之家一年可节水40吨，约100元(13.36×2.5元/ 吨×3人=100.2元);若以100万人口的中等城市用水量测算，则国家每年可 节约1336万吨的自来水，每年可节约3340万元开支;再以每吨废水处理费1. 0元计，则国家每年又可节约污水处理费1336万元，两项合计共可节约 4676万元。若再由一个城市推及全国，则节约数字更为惊人。
