申请日2004.04.27
公开(公告)日2005.11.02
IPC分类号B01D35/14
摘要
本发明是水处理装置的滤芯感控装置，特指滤芯上设有IC存储晶片，使可记载特别的密码及其它资讯，而水处理过滤设备上则说有控制装置，可以读取晶片内的资讯及将资讯更新，而令滤芯始终可以保持在最新的使用状况资料下，提供给消费者判读更换与否的资讯，并且又可防止非原厂的滤芯装设使用于该水处理过滤设备上，进而保护消费者及业者的权益，使提供一种防伪的功能。
权利要求书
1.一种水处理装置的滤芯感控装置，其特征在于，是包括水处理 过滤设备上具有过滤水的滤芯，滤芯上设有可重复抹写的存储晶片，并 在晶片内记载特别的密码及累计使用时数，水处理过滤设备上则设有控 制装置，使可以读取晶片内的累计使用时数，并将滤芯剩余使用时数随 时更新于晶片上，读取晶片内的累计使用时数，并将滤芯剩余使用时数 随时更新，并读取晶片上的密码，以决定是否为所设定滤心，提供给水 处理过滤设备判读及更换与否的通知或警示，并又具有防伪的功能。
2.如权利要求1所述的水处理装置的滤芯感控装置，其特征在于， 其中晶片上的信号与控制装置中的信号更包含以无线方式传送。
3.如权利要求1所述的水处理装置的滤芯感控装置，其特征在于， 其中还包含有一接点用于将晶片上的信号以有线信号传送至控制装置 上。
4.如权利要求2所述的水处理装置的滤芯感控装置，其特征在于， 其中该无线传输还包含有一感应卡，该感应卡具有一特殊晶片及一天线 线圈所组成;以及一个装置在控制装置中的读卡器，动作时是由读卡器 发出一个射频信号至感应卡，而感应卡会经由天线线圈接收此射频信号， 并由能量再生的原理产生极微弱的电力用以驱动感应卡上的晶片，此晶 片会相对的送回一组特殊的数码由射频送回到读卡器，读卡器经由天线 接收回感应卡的信号，并经解码辨识出感应卡的卡号。
5.一种水处理装置的滤芯感控装置，其特征在于，包含
一控制装置用于主控整个水处理过滤设备的运作;
一显示装置可显示出水处理过滤设备的总运转累计时数及单次运转 的时数;
一侦测装置用以感测设备的启动及停用;
一滤芯;
一晶片位在该滤心处;晶片内记载有特别的识别密码及该滤心的累 计使用时数;
一计时器以量测滤心的使用时数;计时器所测得的使用时数数据传 送到控制装置及滤心的晶片中，以该晶片累加该使用时数于一总运转累 计时数;
其中当滤芯装入水处理过滤设备上时，控制装置先读取晶片上的识 别密码，据以判断该滤芯是否为原厂的滤芯，如果为原厂的过滤滤心则 启动该滤心的过滤功能;否则将停止水处理过滤设备的使用;如果该滤 芯为原厂的滤芯时，控制装置就会再读取晶片内的累计使用时数，以判 断该滤芯是否已经有使用过或实际已使用过的时间，因此可此决定该滤 心是否在可用期限内;如果不是，则不启动该滤心;否则启动设备过滤 饮用的水，同时计时器同步计算使用时间，并将该使用时间输入控制装 置中。
6.如权利要求5所述的水处理装置的滤芯感控装置，其特征在于， 其中晶片上的信号与控制装置中的信号还包含以无线方式传送。
7.如权利要求5所述的水处理装置的滤芯感控装置，其特征在于， 其中还包含有一接点用于将晶片上的信号以有线信号传送至控制装置 上。
8.如权利要求7所述的水处理装置的滤芯感控装置，其特征在于， 其中在无线传输还包含有一感应卡，该感应卡具有一特殊晶片及一天线 线圈所组成;以及一个装置在控制装置中的读卡器，动作时是由读卡器 发出一个射频信号至感应卡，而感应卡会经由天线线圈接收此射频信号， 并由能量再生的原理产生极微弱的电力用以驱动感应卡上的晶片，此晶 片会相对的送回一组特殊的数码由射频送回到读卡器，读卡器经由天线 接收回感应卡的信号，并经解码辨识出感应卡的卡号。
说明书
水处理装置的滤芯感控装置
技术领域
本发明是提供在滤芯上设有IC晶片，而令滤芯装入水处理装置时， 就能得知让滤芯是否为原厂及所剩使用寿命的信息。
背景技术
每个人对饮水的需求量虽然不一，但却是每天必然须要的元素之一， 然而每天所喝的是否定干净卫生?由于环境污染的恶化，连带使水源污染 的问题也日益严重，水可经由许多途径受到污染，产生各种潜在的危机， 有些污染物会影响到水的气味及色泽，但也有些污染物虽然从水的外观 及味道上看不出任何异常，但却会对人体的健康造成威胁。
虽然水在运送至一般家庭使用前，都会经过自来水厂的完善处理， 但是却无法避免自来水在长距离的水管运输过程中，或于各种蓄水设备 (例如屋顶水塔)中储存时受到二度污染;而为了维护饮用水的纯净、 安全，市面上净水设备使用的技术各不相同，诸如紫外线杀菌法、臭氧 杀菌法、活性碳滤水法、离子交换法、蒸馏法、R.O.逆渗透法及电解 法等，虽然每一个厂牌都宣称自己的产品能过滤出健康的水，但是消费 者究竟非专业人员，实在无从判断其间的优劣?不过，一分钱一分货，仍 是消费者选购时的重要的参考指标之一。
但无论任何滤水设备的滤芯都不可或缺的重要配备，且滤芯的优劣 攸关水的过滤品质好坏，特别优良品质的滤芯一支可能数千，甚至动辄 万元，有些不肖业者就会以低劣品质材料仿冒原厂的滤芯，消费者在不 知情的情况下购得，不但造成消费者及业者的损失外，更可能影响过滤 的品质，甚至造成过滤设备的寿命缩减或损坏。
同时，每一支滤芯都有一定的使用期限，由于消费者时常会忘记更 换的时间而继续使用，而让过滤的效率及品质大打折扣，故除了业者定 期的通知消费者必须更换滤芯外，更有些设备会装设计时装置，来计算 滤芯的使用时间，进而直接业出警报提醒消费者更换，但此类的计时装 置，不但无法判断该滤芯是否为原厂的滤芯外，并且当滤芯使用过一段 时间后，若将其拔出卸下，然后再重新装上时，过滤设备根本无法获知 该滤芯实际已使用的时间，而计时装置仅能重新归零计时，特别装换上 不同的滤芯时，即使定原厂的滤芯，仍然无法获知滤芯实际已使用的时 间，进而造成对于滤芯的有效性无法进而掌握。
发明内容
是以，为了改善前述已知水处理过滤设备的弊端，本发明的目的在 于，提供一种水处理装置的滤芯感控装置，其是令水处理过滤设备上设 有控制装置，而滤芯上则设有IC存储晶片，使滤芯已经使用的时间可以 记载保存于晶片上，并配合第二装置的判读与侦测，而让每一支滤芯始 终保持最新的使用状况资料，进而提醒浪费者的更换。
其次，上述滤芯上的IC存储晶片，可以记载其特别的密码，而供水 处理过滤设备的控制装置，来判断该滤芯是否为原厂滤芯。所以本案可 利用加密来防止伪劣品的使用，使用者可以得到品质保证。
本发明一种水处理装置的滤芯感控装置，其特征在于，是包括水处 理过滤设备上具有过滤水的滤芯，滤芯上设有可重复抹写的存储晶片， 并在晶片内记载特别的密码及累计使用时数，水处理过滤设备上则设有 控制装置，使可以读取晶片内的累计使用时数，并将滤芯剩余使用时数 随时更新于晶片上，读取晶片内的累计使用时数，并将滤芯剩余使用时 数随时更新，并读取晶片上的密码，以决定是否为所设定滤心，提供给 水处理过滤设备判读及更换与否的通知或警示，并又具有防伪的功能。
其中晶片上的信号与控制装置中的信号更包含以无线方式传送。
其中还包含有一接点用于将晶片上的信号以有线信号传送至控制装 置上。
其中该无线传输还包含有一感应卡，该感应卡具有一特殊晶片及一 天线线圈所组成;以及一个装置在控制装置中的读卡器，动作时是由读 卡器发出一个射频信号至感应卡，而感应卡会经由天线线圈接收此射频 信号，并由能量再生的原理产生极微弱的电力用以驱动感应卡上的晶片， 此晶片会相对的送回一组特殊的数码由射频送回到读卡器，读卡器经由 天线接收回感应卡的信号，并经解码辨识出感应卡的卡号。

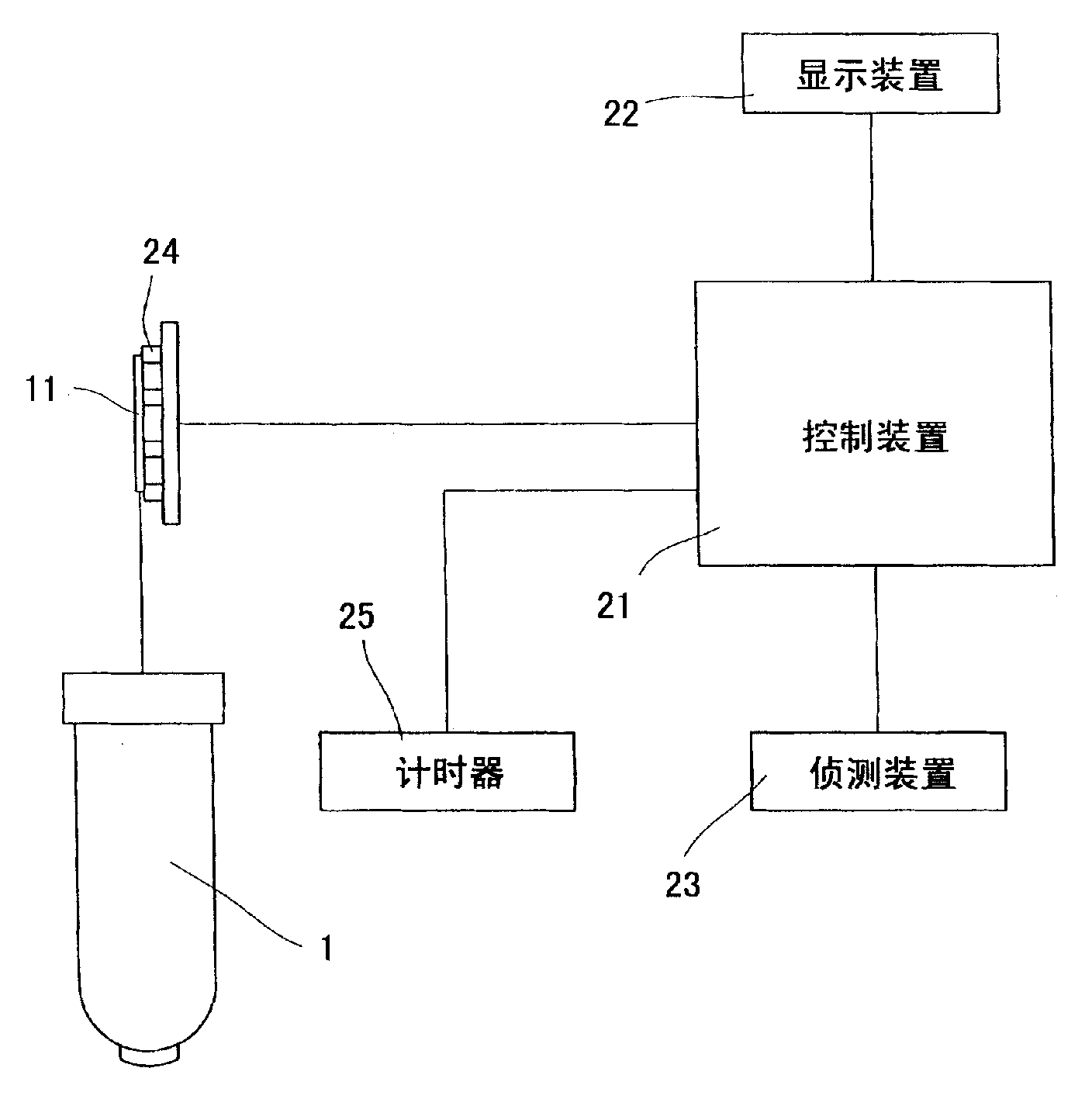

本发明一种水处理装置的滤芯感控装置，其特征在于，包含
一控制装置用于主控整个水处理过滤设备的运作;
一显示装置可显示出水处理过滤设备的总运转累计时数及单次运转 的时数;
一侦测装置用以感测设备的启动及停用;
一滤芯;
一晶片位在该滤心处;晶片内记载有特别的识别密码及该滤心的累 计使用时数;
一计时器以量测滤心的使用时数;计时器所测得的使用时数数据传 送到控制装置及滤心的晶片中，以该晶片累加该使用时数于一总运转累 计时数;
其中当滤芯装入水处理过滤设备上时，控制装置先读取晶片上的识 别密码，据以判断该滤芯是否为原厂的滤芯，如果为原厂的过滤滤心则 启动该滤心的过滤功能;否则将停止水处理过滤设备的使用;如果该滤 芯为原厂的滤芯时，控制装置就会再读取晶片内的累计使用时数，以判 断该滤芯是否已经有使用过或实际已使用过的时间，因此可此决定该滤 心是否在可用期限内;如果不是，则不启动该滤心;否则启动设备过滤 饮用的水，同时计时器同步计算使用时间，并将该使用时间输入控制装 置中。
其中晶片上的信号与控制装置中的信号还包含以无线方式传送。
其中还包含有一接点用于将晶片上的信号以有线信号传送至控制装 置上。
其中在无线传输还包含有一感应卡，该感应卡具有一特殊晶片及一 天线线圈所组成;以及一个装置在控制装置中的读卡器，动作时是由读 卡器发出一个射频信号至感应卡，而感应卡会经由天线线圈接收此射频 信号，并由能量再生的原理产生极微弱的电力用以驱动感应卡上的晶片， 此晶片会相对的送回一组特殊的数码由射频送回到读卡器，读卡器经由 天线接收回感应卡的信号，并经解码辨识出感应卡的卡号。
