申请日2005.04.08
公开(公告)日2007.01.03
IPC分类号C02F1/32
摘要
本实用新型涉及一种紫外线水处理消毒器，主要由器体、杀菌灯管、擦拭器等组成，器体由上盖、下方的玻璃罩、器壳构成，杀菌灯管位于器体中或立或卧，这种紫外线水处理消毒器具有消除饮用水和废水中有害的病原体的功能，特别适合加工饮用水、处理工业用水以及在废水排放或再利用之前进行次级或三级处理。
権利要求書

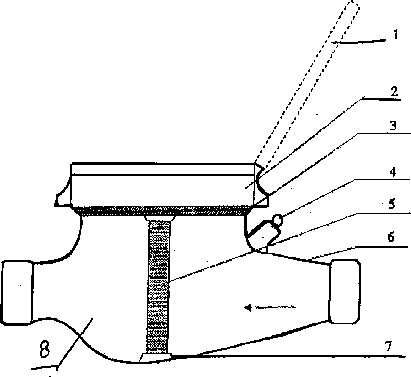

1、一种紫外线水处理消毒器，主要由器体(8)、紫外线灯管(5)组成，其特征 在于：器体(8)由上盖(1)、支撑框(2)、玻璃罩(3)、器壳(6)组成， 紫外线灯管(5)竖直立于器体(8)中，紫外线灯管(5)两端有灯座(7) 支撑固定灯管，并电连接于器壳(6)外的电源开关(4)，以控制紫外线灯管 (5)启闭。
2、根据权利要求1所述的紫外线水处理消毒器，其特征在于：两支或两支以上 的紫外线灯管(5)并排卧于器体(8)的底部。
3、根据权利要求1所述的紫外线水处理消毒器，其特征在于：还可在紫外线灯 管(5)上设置擦拭器(9)，擦拭器(9)由弹簧(91)和擦拭片(92)组成， 弹簧位于紫外线灯管(5)中间，擦拭片(92)连接在弹簧(91)靠近进水端 处，并紧密套置于紫外线灯管(5)上。
说明书
紫外线水处理 消毒器
技术领域
本实用新型涉及一种水处理消毒器，特别是利用紫外线灯管来加工饮用水、 处理工业用水以及在废水排放或再利用之前进行次级或三级处理。
背景技术
目前使用的水处理消毒器在具有消毒效果的同时存在下列问题：
一、目前水处理以氯处理为主，存在化学成分，处理后的水经常留有有害残 留物和副产品。
二、水处理设备占据空间大，系统复杂，维护费用高昂。
以上问题亟待解决，设计一种新的水处理消毒器是十分必要的。
发明内容
本实用新型的目的是避免上述缺陷，提供一种占据空间小，系统简洁，无毒 副作用，使用维护方便的紫外线水处理消毒器。
本实用新型的目的是采用以下技术方案来实现的：一种紫外线水处理消毒 器，主要由器体(8)、紫外线灯管(5)组成，其中：器体(8)由上盖(1)、支 撑框(2)、玻璃罩(3)、器壳(6)组成，紫外线灯管(5)竖直立于器体(8)中， 紫外线灯管(5)两端有灯座(7)支撑固定灯管，并电连接于器壳(6)外的电源 开关(4)，以控制紫外线灯管(5)启闭。
