洗煤污水煤分离器

发布时间:2018-12-21 14:24:43  中国污水处理工程网

  申请日2005.04.12

  公开(公告)日2006.04.26

  IPC分类号B01D29/33

  摘要

  一种洗煤污水的煤分离器。在桶形外壳内,安装着一个由支撑框架、支撑网、保护网、无纺布组成的齿轮状过滤装置的一种洗煤污水煤分离器。它可以用于水采污水的煤分离。其结构比较简单,占地面积较小,成本较低,可连续生产;煤回收率高,保护水环境,经济效益、生态效益较好。经过本实用新型处理后的水可以再次用于洗煤,达到循环利用,节约水资源。


  権利要求書

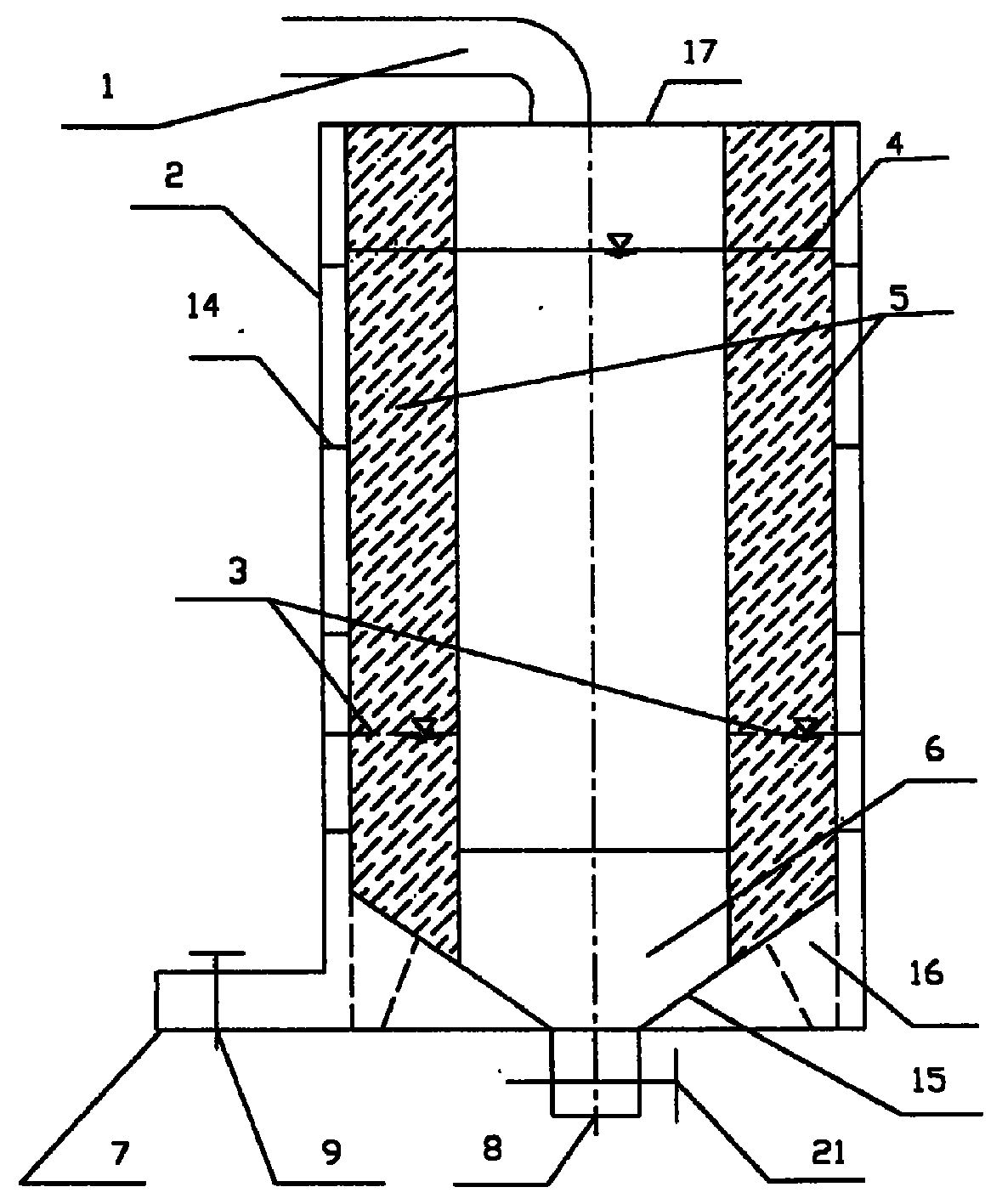

  1、一种洗煤污水的煤分离器,用钢板制成的桶状容器壳(2),其下侧与有 阀门(9)控制的出水管(7)相联通,顶部为开敞式,容器中设有一个齿轮状 过滤装置(19),其特征是:齿轮状过滤装置(19)通过漏斗形底部(15)的支 撑脚(16)和有阀门(21)控制的垂直出煤泥管(8)与容器壳(2)焊接成一 体;齿轮状过滤装置(19)外侧的垂直支撑框架(12)通过耐腐金属材料制成 的水平拉杆(14)与容器外壳(2)焊接成一体;齿轮状过滤装置(19)顶部为 封闭式的,其进水管(1)与顶部封闭钢板(17)通过法兰盘联接,顶部封闭钢 板(17)和齿轮状过滤装置(19)的上部的水平支撑框架(13)通过螺栓联接 成一体;齿轮状过滤装置(19)由耐腐金属材料制成的水平支撑框架(13)和 垂直支撑框架(12)做支撑骨架(18),并由耐腐金属材料制成的支撑网、保护 网及无纺布组成过滤部分(5);过滤部分(5)是按着支撑网、保护网、无纺布、 保护网、支撑网次序,用金属压条通过螺栓固定在垂直支撑框(12)上,并用 胶将下边和上边长出的无纺布分别搭接在漏斗形底部(15)钢板及顶部封闭钢 板(17)的边缘上。

  2、据权利要求1所述的洗煤污水 的煤分离器,其特征是齿轮状过滤装置(19)顶部 为开敞式的。

  3、据权利要求1所述的洗煤污水的煤分离器,其特征是齿轮状过滤装置(19)的漏 斗形底部(15)连接有阀门(21)控制的侧向出煤泥管(20)。

  说明书

  洗煤污水的煤分离器

  技术领域

  本实用新型涉及一种洗煤产生的污水及水力采煤产生污水的煤分离装置。

  背景技术

  目前,洗煤产生的污水及水力采煤产生的污水处理主要有两种方法:一种是 池塘沉淀,然后用砂石反滤料进行过滤,达到煤、水分离的效果;另一种是通 过机械进行压渗过滤达到煤水分离的效果。但第一种占地面积大,长期使用过 滤效果下降,只能减少煤泥的排放总量,影响环境同时很难控制。第二种压渗 过滤使用动力较大,处理污水能力较低,投入成本和运行成本高。

  发明内容

  为了克服现有的洗煤污水及水力采煤污水处理方法效果不好、能力低、成本 过高的不足,本实用新型提供一种洗煤污水的煤分离器,该设备不仅能将煤泥 从污水中分离出来,而且占地面积较小,可以连续使用,并可进行反向冲洗过 滤装置,投入成本和运行成本较低。

  本实用新型解决其技术问题所采用的技术方案是:用钢板或用钢筋混凝土制 成的桶状容器壳,其下侧与有阀门控制的出水管相联通,顶部为开敞式。容器 中设有一个齿轮状过滤装置,齿轮状过滤装置将容器分隔为内侧集煤室、外侧 集水室两个部分。齿轮状过滤装置通过漏斗形底部的支撑脚和有阀门控制的垂 直或侧向出煤泥管与容器壳焊接或砌筑成一体;齿轮状过滤装置外侧的垂直支 撑框架通过耐腐金属材料制成的水平拉杆与容器外壳焊接或砌筑成一体;齿轮 状过滤装置顶部为开敞式或封闭式的,开敞式的进水管直接伸入其上方,封闭 式的可有压运行,其进水管与顶部封闭钢板通过法兰盘联接,顶部封闭钢板和 齿轮状过滤装置的上部的水平支撑框架通过螺栓联接成一体。齿轮状过滤装置 由耐腐金属材料制成的水平支撑框架和垂直支撑框架做支撑骨架,并由耐腐金 属材料制成的支撑网、保护网及无纺布组成过滤部分,支撑网与保护网比较经 纬线粗且稀疏。过滤部分是按着支撑网、保护网、无纺布、保护网、支撑网依 次叠压拉张,用金属压条通过螺栓固定在垂直支撑框上,并用胶将下边和上边 长出的无纺布分别搭接在漏斗形底部及封闭式的顶部封闭钢板的边缘上。由于 过滤部分的对称结构,使洗煤污水的煤分离器具有反向冲洗的功能,可通过水 泵向集水室内注水反向冲洗过滤装置,防止过滤装置淤塞,提高过滤效果。洗 煤污水的煤分离器工作时污水进入集煤室时形成一定高度的水面,水通过齿轮 状过滤装置向集水室渗透,污水中的固体颗粒被留在集煤室中,并在重力和水 的涌动下向集煤室的下方运动,聚集在集煤室的下方,根据煤聚集速度由闸门 控制定时排出煤泥或均匀排出煤泥。

  本实用新型的有益效果是,结构比较简单,占地面积较小,成本低,可连续 生产;煤回收率高,保护水环境;经过本实用新型处理后的水可以再次用于洗 煤,节约水资源。
