申请日2005.04.13
公开(公告)日2007.10.17
IPC分类号E03F5/22; F04B49/22
摘要

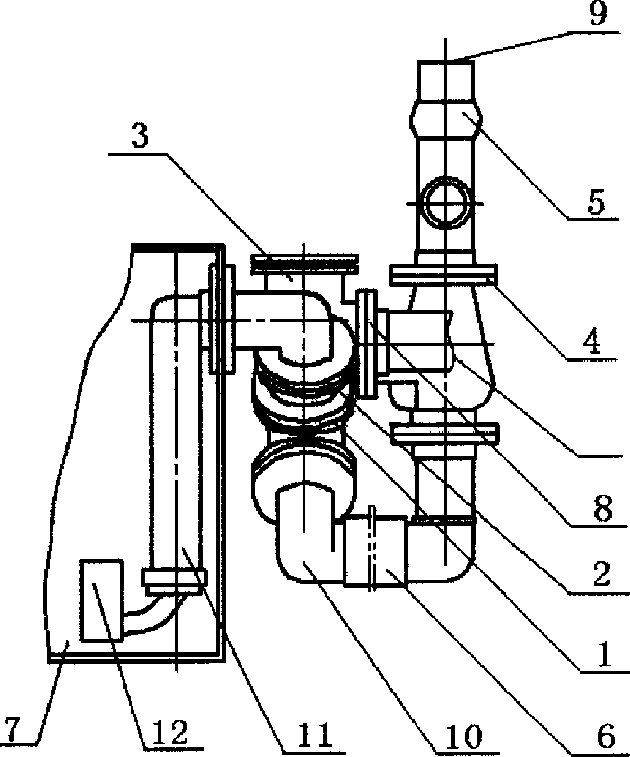

地下室污水强制排放设备。现今有两种方式解决地下室生活污水排放问题，一种是积水坑配置浅污水泵排水，其缺点是污物积底，对水泵易造成损坏，另一种是在筒及板体上钻孔眼，其缺点是筒与板过滤只能隔离大于孔径的杂物，水泵排水时止回阀关闭不到边，污水及污物反冲到室内，造成环境污染。地下室污水强制排放设备，其组成包括：分离器3，分离器3一端与水箱7连接，另一端与三通止回阀1连接，三通止回阀1一端与上阀口2连接，另一端通过连接管10与沉积筒6相连接，沉积筒6与排出止回阀连4接，排出止回阀4通过阀门5与排出口9连接，上阀口2通过管路11与水泵12连接，分离器3与流入口8连接。该设备用于地下室污水排放上。
権利要求書
1.一种地下室污水强制排放设备，其组成包括：分离器，其特征是：所 述的分离器一端与水箱连接，另一端与三通止回阀连接，所述的三通止回阀 一端与上阀口连接，另一端通过连接管与沉积筒相连接，所述的沉积筒与排 出止回阀连接，所述的排出止回阀通过阀门与排出口连接，所述的上阀口通 过管路与水泵连接，所述的分离器与流入口连接。
2.根据权利要求1所述的地下室污水强制排放设备，其特征是：所述的 分离器为固体、液体分离器。
说明书
地下室污水强制排放设备
技术领域：本实用新型涉及一种地下室污水 强排设备。
背景技术：随着地下室利用率的提高，生活污水的排放就成为一个难题， 在现今市场上有两种解决方式。一种方式是积水坑配置浅污水泵排水，其缺 点是污物积底，不易排出，对水泵易造成损坏，另外还需定时清掏，这样会 对人力、物力和财力造成不必要的浪费;另一种方式是在筒体及板体上钻Φ 12的孔眼，用来过滤杂物，缺点是筒与板过滤只能隔离一些直径比较大的杂 物，对一些容易缠绕泵轴的毛发、纤维等起不到过滤作用，从而容易烧泵， 另一个致命的缺点是水泵排水，止回阀关闭不到边，污水及污物反冲到室内， 造成环境及空气的污染，并对室内的一些物品造成损坏。
发明内容：本实用新型的目的是提供一种污水不反冒、过滤彻底的地下 室污水强排设备。
上述的目的通过以下的技术方案实现：
地下室污水强排设备，其组成包括：分离器，所述的分离器一端与水箱 连接，另一端与三通止回阀连接，所述的三通止回阀一端与上阀口连接，另 一端通过连接管与沉积筒相连接，所述的沉积筒与排出止回阀连接，所述的 排出止回阀通过阀门与排出口连接，所述的上阀口通过管路与水泵连接，所 述的分离器与流入口连接。
上述的地下室污水强排设备，所述的分离器为固体、液体分离器。
这个技术方案有以下有益效果：
1.本实用新型的地下室污水强排设备，利用污物的比重大于水的比重的 原理，污物沉积到沉积筒内，三通止回阀的阀瓣与流入水流成90°，当水泵启 动排水时，阀瓣被水流冲开，关闭流入口，否则排不出水，从而达到污水不 反冒，保证室内环境和空气不被污染。
2.使用该设备其污水由流入口流入液、固分离器，固体污物通过连接管 沉积到沉积筒内暂存，污水流入水箱，当水箱内的压力到达一定数值，水箱 内的压力开关启动，水泵开始排水，箱体内污水通过水泵加压从三通止回阀 的上部阀口排出，并经沉积筒、连接管、排出止回阀排出室外，排出口与室 外排水管连接，从而避免了污物与污水不能分开带来的弊端。
3.使用该套设备可有效的节省人力、物力和财力，并且无污染，利于环 保。
4.该设备的安装工艺简单，使用方便，解决了地下室生活污水排放的难 题。
