申请日2005.04.13
公开(公告)日2006.10.18
IPC分类号C02F1/48
摘要

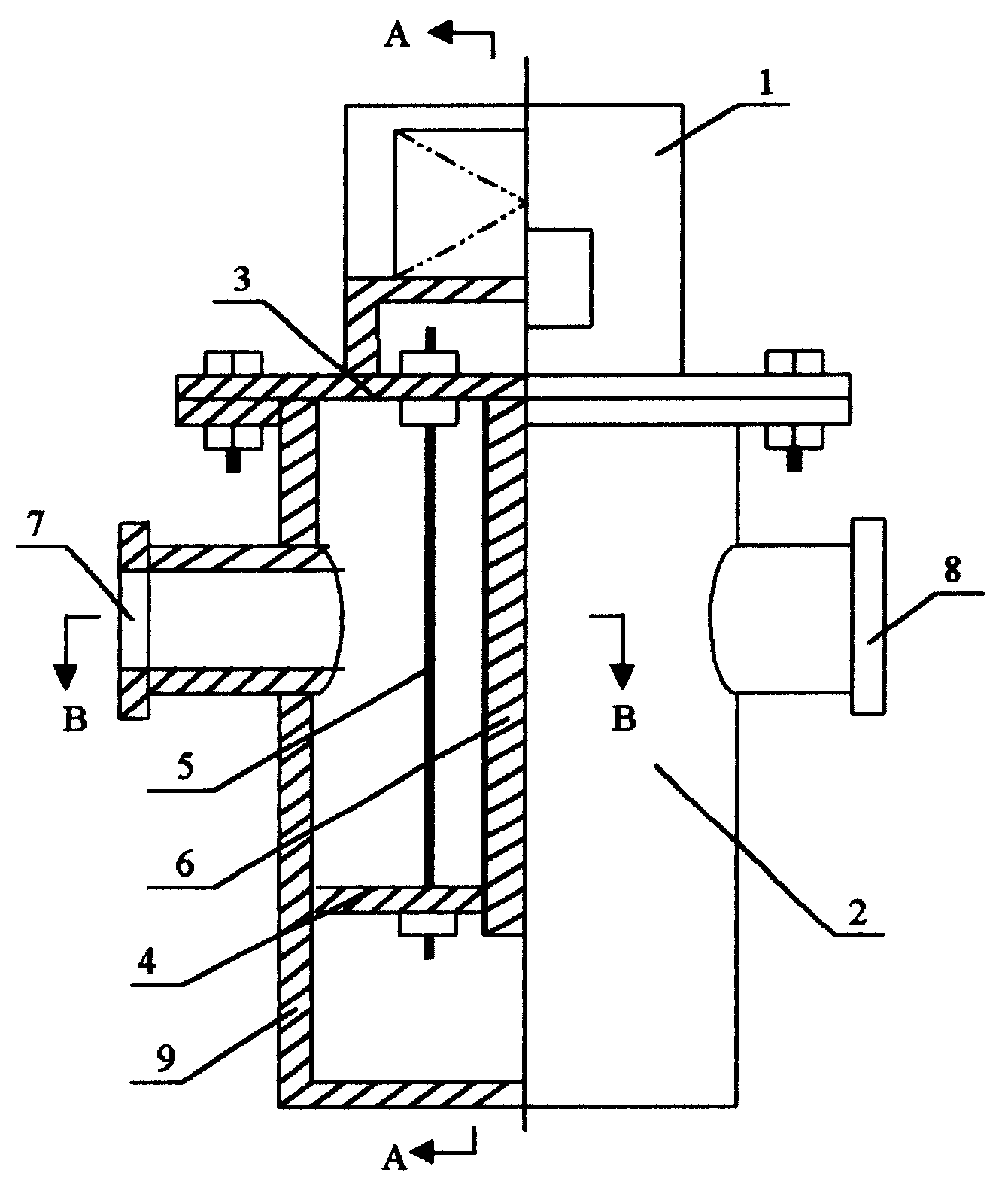

一种电子电磁场水处理装置由电子控制器(1)和水处理器(2)两大部分组成，水处理器金筒壳体(9)内有最少二根以上固定于上筒体金属板(3)与下筒体金属板(4)的电极体(5)在水处理器筒上筒体金属板(3)与下筒体金属板(4)设置一块金属隔板(6)将水处理器的进水口(7)与出水口(8)之间的空间各分一半。所述的进水口(7)和出水口(8)均位于水处理器的上半部位置处于同一个水平面。水流在水处理器(2)内流过的线路变呈V字形。和原来的技术相比本实用新型的结构有效地加长了水流在水处理器内的流程更多的吸收电子的能量、也更方便使用和安装。
権利要求書
1.一种电子电磁场水处理装置，由电子控制器(1)和水处理器(2)两部分组成， 电子控制器(1)包括有产生电子磁场线路，水处理器(2)包括处理器的金属 筒体(9)及进水口(7)和出水口(8)水处理器金属筒体(9)内有二根以上 固定在上筒体金属板(3)与下筒体金属板(4)之间的电极体(5)，其特征在 于上筒体金属板(3)与下筒体金属板(4)之间设置有一块竖直金属隔板(6) 将进水口(7)和出水口(8)之间的空间各分一半。
2.如权利要求1所述的电子水处理装置其特征在于所述的进水口(7)和出水口 (8)都位于水处理器的上部位置且处于同一水平面，水流在水处理器(2) 内流过的路线呈V字形。
说明书
电子电磁场水处理装置
本实用新型涉及一种用电子电磁场对水进行处理的装置。利用电子发生器产 生的电磁场对生活和工业用水进行处理，是一种新型的水处理方法，它使水在吸 收电子的电磁能后形成活性很高的单分子合体状态的水，增强了水的偶极矩，并 改变了水中沉积物质的沉积状态，从而达到有效的除垢、防垢、灭藻、杀菌的目 的。适用于各种场合使用冷却水系统、热水系统、冷冻水系统。现有的电子电磁 场水处理装置一般都包括电子控制箱及水处理器两部分。电子控制箱是通过电子 线路产生电磁场的电子发生器，水处理器是使水通过的一个管形筒体，管形筒体 内具有与电子控制箱电子磁场输出相连的多根电极体，电子控制箱与水处理器可 以是合为一体的，也可以是分体制造。为了使水在水处理 器中停留时间尽可能延 长以便能充分吸收电子磁场的电磁能，其进水口与出水口一般都沿管筒体纵向相 隔一定距离，使水流程加长，这样给安装带来许多不便。
本实用新型的目的就在于为了克服上述现有技术中的缺陷而提供一种可以使 水流在水处理器内更充分地吸收电子的电磁能，安装方便的电子电磁场水处理装 置。
本实用新型的方案设计是：电子电磁场水处理装置由电子控制器和水处理器 两部分组成。电子控制箱包括有电子线路产生的电磁场，水处理器包括筒体及进 水口和出水口，处理器筒体内有多根固定在顶板与底板之间的电极体，其特征在 于顶板与底板之间设置有竖直隔板将进水口与出水口之间的空间各分一半。所述 的进水口与出水口都位于处理器上部位置大致同一个水平面。使水流在处理器内 流过的路线呈V字形。
与现有技术相比本实用新型不仅有效地加长了水流在处理器的流程，使之能 充分吸收电子磁能，而且进出水口在同一水平面上更方便安装。
