申请日2004.05.12
公开(公告)日2005.01.26
IPC分类号C02F1/40; C02F1/38
摘要
一种集成式油田采出液分离及污水处理装置由圆筒式卧式罐及在罐外内设置的旋流器、迷宫整流板、波纹板、斜板、油溢流堰板、射频导纳检测仪、出气筒、收油室、油室、改性聚丙烯小球、水力冲砂装置、加药管、混合器、出水口、泵循环收油口、出油口组成，其特征在于在圆筒卧式罐左端的上部垂直设有一个旋流式气液分离器，在其下圆筒卧式罐的中部设有布油器，内装聚丙烯小球，在布油器右边逐序设有迷宫整流板、波纹板、改性有机斜板、小布油器、改性有机斜板、出水室、收油腔、储油室，在小布油器、大改性有机斜板和收油室的上顶部设有一块油溢流堰板，在圆筒卧式罐的右端部设有一个滤气筒，在布油器和小布油器之间的罐底部设有水力冲砂排砂装置，在出水室、收油室和油室的底边各自分别设有出水口、收油口和出油口。
权利要求书
1、一种集成式油田采出液分离及污水处理装置由圆筒式卧式罐及在 罐外内设置的旋流器、迷宫整流板、波纹板、斜板、油溢流堰板、射频 导纳检测仪、出气筒、收油室、油室、改性聚丙烯小球、水力冲砂装置、 加药管、混合器、出水口、泵循环收油口、出油口组成，其特征在于在 圆筒卧式罐左端的上部垂直设有一个旋流式气液分离器，在其下圆筒卧 式罐的中部设有布油器，内装聚丙烯小球，在布油器右边逐序设有迷宫 整流板、波纹板、改性有机斜板、小布油器、改性有机斜板、出水室、 收油腔、储油室，在小布油器、大改性有机斜板和收油室的上顶部设有 一块油流堰板，在圆筒卧式罐的右端部设有一个滤气筒，在布油器和小 布油器之间的罐底部设有水力冲砂排砂装置，在出水室、收油室和油室 的底边各自分别设有出水口、收油口和出油口。
2、根据权利要求1所述的集成式油田采出液分离及污水处理装置， 其特征在于旋流分离器的底部垂直设有一根穿过布油器的丁字形或底端 是米字形或十字形的布油管，布油管的下部设有出液小孔。
3、根据权利要求1所述的集成式油田采出液分离及污水处理装置， 其特征在于布油器由上板、下板和后板组成，上下两板水平焊在圆筒卧 式罐的罐壁上，与右板垂直焊在一起。其上板、下板和右板上设有若干 小于改性聚丙烯小球直径的小孔。
4、根据权利要求1所述的集成式油田采出液分离及污水处理装置， 其特征在于迷宫整流板由若干块平行于布油器右板的相互平行的形成上 下、下上、上下一个流道的堰板组组成。
5、根据权利要求1所述的集成式油田采出液分离及污水处理装置， 其特征在于波纹板纵竖向交插逐层水平挂在卧式罐的偏中部，板与板之 间波纹互相在垂直方向上，形成波纹板组，改性斜板大倾角相互平挂在 卧式罐偏中部，形成斜板组，其间距和倾角可根据水质进行调整以达到 最佳运行效果。
6、根据权利要求1所述的集成式油田采出液分离及污水处理装置， 其特征在于小布油器由左右两板和上顶部堰板组成，左右两板垂直焊接 在前后罐壁上，在左右两板上布满小于改性聚丙烯小球直径的孔。
7、根据权利要求1、6所述的集成式油田采出液分离及污水处理装 置，其特征在于小布油器的左边设有与左板平行的加药立管，立管垂直 穿出罐底作为加药口，与加药管路相连。立管上布满出药小孔。
8、根据权利要求1所述的集成式油田采出液分离及污水处理装置， 其特征在于迷宫整流板与波纹板之间的罐顶部和小布油器左边的罐顶部 分别设有人孔，人孔的下部分别设有梯子。
9、根据权利要求1所述的集成式油田采出液分离及污水处理装置， 其特征在于小布油器左边人孔的右边罐顶上设有射频导纳检测仪安装 口。
说明书
集成式油田采出液分离及污水处理装置
一、技术领域
本发明涉及一种高含水油田油气水处理站上所用的集成式油田采出 液分离及污水处理装置。
二、背景技术
胜利油田已处于油田开发后期，采出液含水率不断增加，平均已达 到90%以上，油气比低，平均油气比在10左右。油水处理上的流程没有 太大改进，原油处理和污水处理分开设置，从油田采出液中分离出的污 水再经污水处理流程处理，这样的油田采出液油气水砂分离及污水处理 流程复杂，管理不便，占地面积大，投资高，还直接影响油水的处理质 量。
三、发明内容
本发明的目的是提供一种集成式油田采出液分离及污水处理装置， 克服上述已有技术缺陷，简化现有流程，方便管理，提高油水处理质量， 节约占地面积和投资。
本发明的技术方案是通过以下方式实现的：

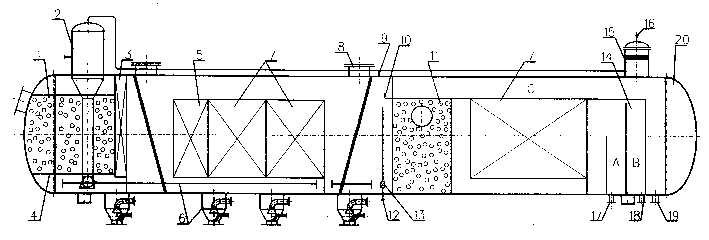

本发明由圆筒式卧式罐及在罐外内设置的旋流器、迷宫整流板、波 纹板、斜板、油溢流堰板、射频导纳检测仪、出气筒、收油室、油室、 改性聚丙烯小球、水力冲砂装置、加药管、混合器、出水口、泵循环收 油口、出油口组成，其特征在于在圆筒卧式罐左端的上部垂直设有一个 旋流式气液分离器，在其下圆筒卧式罐的中部设有布油器，内装聚丙烯 小球，在布油器右边逐序设有迷宫整流板、波纹板、改性有机斜板、小 布油器、改性有机斜板、出水室、收油腔、储油室，在小布油器、大改 性有机斜板和收油室的上顶部设有一块油流堰板，在圆筒卧式罐的右端 部设有一个滤气筒，在布油器和小布油器之间的罐底部设有水力冲砂排 砂装置，在出水室、收油室和油室的底边各自分别设有出水口、收油口 和出油口。
在旋流分离器的底部垂直设有一根穿过布油器的丁字形或底端是米 字形或十字形的布油管，布油管的下部设有出液小孔。
布油器由上板、下板和后板组成，上下两板水平焊在圆筒卧式罐的 罐壁上，与右板垂直焊在一起。其上板、下板和右板上设有若干小于改 性聚丙烯小球直径的小孔。
迷宫整流板由若干块平行于布油器右板的相互平行的形成上下、下 上、上下一个流道的堰板组组成。
波纹板纵竖向交插逐层水平挂在卧式罐的偏中部，板与板之间波纹 互相在垂直方向上，形成波纹板组，改性斜板大倾角相互平挂在卧式罐 偏中部，形成斜板组，其间距和倾角可根据水质进行调整以达到最佳运 行效果。
小布油器由左右两板和上顶部堰板组成，左右两板垂直焊接在前后 罐壁上，在左右两板上布满小于改性聚丙烯小球直径的孔。
在小布油器的左边设有与左板平行的加药立管，立管垂直穿出罐底 作为加药口，与加药管路相连。立管上布满出药小孔。
在迷宫整流板与波纹板之间的罐顶部和小布油器左边的罐顶部分别 设有人孔，人孔的下部分别设有梯子。
在小布油器左边人孔的右边罐顶上设有射频导纳检测仪安装口。
本发明与已有技术相比，结构简单合理，一个集成装置代替了油气 水分离和污水处理两套流程，简化了流程、节约了设备、节省了占地面 积，节省了投资，方便了管理，提高了油气水处理质量，可使原油含水 率≤20%、气含油≤5g/m3、处理后的污水含油≤20mg/l、悬浮物≤20mg/l、 悬浮物颗粒直径≤3μm。
