申请日2008.11.06
公开(公告)日2009.08.12
IPC分类号G01N1/14; G01N1/20
摘要
分时式污水等分采样仪，属于污水采样装置技术领域，机柜内安装设置预处理装置和低温室，预处理装置与进水管连接，并通过蠕动泵与前置二位三通电动阀连接，前置二位三通电动阀出口分别与前置采样瓶、后置二位三通电动阀管路连接，后置二位三通电动阀出口分别与后置采样瓶、预处理装置管路连接，蠕动泵与各电动阀分别与微机控制器电路控制连接，两采样瓶及两电动阀置于低温室内。所述的分时式污水等分采样仪设计新颖、结构合理，采样前污水样充分混合并低温保存样本，提高了水样的代表性和稳定性，采样计量准确并自动等分，且整个装置由微机控制器控制自动采样、清洗，操作简便、降低采样工作量，节省时间和精力，提高工作效率。
翻译権利要求書

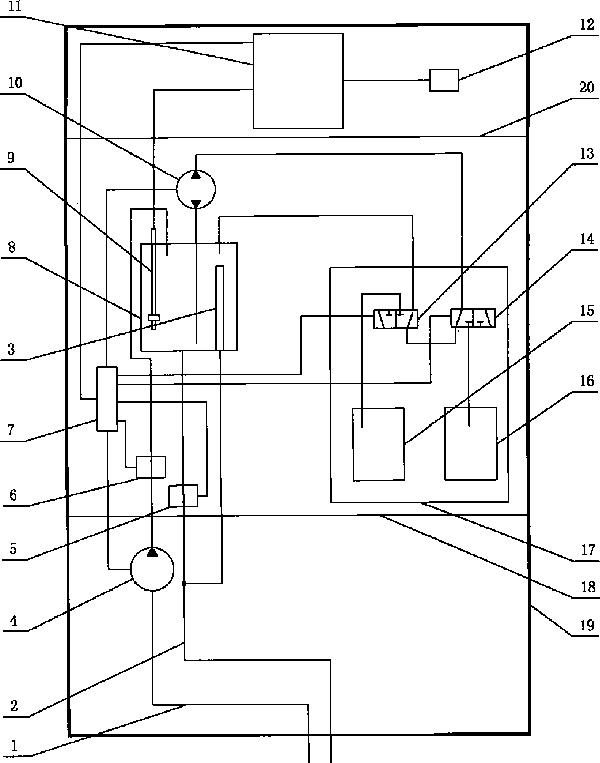

1.分时式污水等分采样仪，包括机柜(19)和微机控制器(11)，其特征 在于机柜(19)内安装设置预处理装置(8)和低温室(17)，预处理装置(8) 进口端与进水管(1)连接，底部连接设置排水管(2)，出口端连接设置蠕动 泵(10)，蠕动泵(10)输出端与前置二位三通电动阀(14)输入口连接，前 置二位三通电动阀(14)的一个输出口与前置采样瓶(16)管路连接，另一 个输出口与后置二位三通电动阀(13)的输入口管路连接，后置二位三通电 动阀(13)的一个输出口与后置采样瓶(15)管路连接，另一个输出口与预 处理装置(8)管路连接，前置二位三通电动阀(14)、后置二位三通电动阀 (13)及前置采样瓶(16)、后置采样瓶(15)分别置于低温室(17)内，蠕 动泵(10)、前置二位三通电动阀(14)、后置二位三通电动阀(13)分别与 微机控制器(11)电路控制连接。
2.如权利要求1所述的分时式污水等分采样仪，其特征在于机柜(19) 上配合设置用于接收远程控制中心采样信号的GPRS模块(12)，GPRS模块(12) 与微机控制器(11)电路控制连接。
3.如权利要求1所述的分时式污水等分采样仪，其特征在于所述的预处 理装置(8)内配合设置与微机控制器(11)电路控制连接的液位开关(9)， 以及与排水管(2)管路连接的溢流管(3)。
4.如权利要求1所述的分时式污水等分采样仪，其特征在于所述的与预 处理装置(8)进口端连接的进水管(1)上配合设置抽水泵(4)，进水电动 阀(6)，抽水泵(4)、进水电动阀(6)分别通过继电器控制接口(7)与微 机控制器(11)电路控制连接。
5.如权利要求1所述的分时式污水等分采样仪，其特征在于所述的与预 处理装置(8)底部连接的排水管(2)上配合设置出水电动阀(5)，出水电 动阀(5)通过继电器控制接口(7)与微机控制器(11)电路控制连接。
6.如权利要求1所述的分时式污水等分采样仪，其特征在于所述的蠕动 泵(10)、前置二位三通电动阀(14)、后置二位三通电动阀(13)分别通过 继电器控制接口(7)与微机控制器(11)电路控制连接。
说明书
分时式污水等分采样仪
技术领域
本实用新型属于污水采样装置技术领域，具体涉及一种适合于排污口现 场采样的分时式污水等分采样仪。
背景技术
化工、造纸、印染、发电等行业的生产经营产生了严重的水环境污染， 环境监督执法机构需要对产生水环境污染的相应企业的排放情况进行监测， 取得实时污水样本，由于排放污染物的企业数量众多需要耗费巨大的人力， 以及污染企业的日现场环境益恶劣，能实现实时或者定时的自动采样装置已 经成为改善采样模式的努力方向。目前市场上已相应的等比例采样装置出现 并投入应用，该类等比例采样装置基本为先采样再混合，主要通过设置采样 量杯获得等比例样品，所谓的采样量杯就是在量杯上设置液位开关，达到设 定采样量触发液位开关便完成一次采样量，计量不够精确，并且没有自动均 分装置，而实际工作中需要保留一个样本来作为证据备分，没有均分装置的 话，需要工作人员对污水样本分样装瓶，程序较为复杂。
实用新型内容
本实用新型旨在提供一种利用电动阀错时控制采样以实现污水等分取样 的分时式污水等分采样仪技术方案，以克服现有技术中存在的问题。
所述的分时式污水等分采样仪，包括机柜和微机控制器，其特征在于机 柜内安装设置预处理装置和低温室，预处理装置进口端与进水管连接，底部 连接设置排水管，出口端连接设置蠕动泵，蠕动泵输出端与前置二位三通电 动阀输入口连接，前置二位三通电动阀的一个输出口与前置采样瓶管路连接， 另一个输出口与后置二位三通电动阀的输入口管路连接，后置二位三通电动 阀的一个输出口与后置采样瓶管路连接，另一个输出口与预处理装置管路连 接，前置二位三通电动阀、后置二位三通电动阀及前置采样瓶、后置采样瓶 分别置于低温室内，蠕动泵、前置二位三通电动阀、后置二位三通电动阀分 别与微机控制器电路控制连接。
所述的分时式污水等分采样仪，其特征在于机柜上配合设置用于接收远 程控制中心采样信号的GPRS模块，GPRS模块与微机控制器电路控制连接。
所述的分时式污水等分采样仪，其特征在于所述的预处理装置内配合设 置与微机控制器电路控制连接的液位开关，以及与排水管管路连接的溢流管。
所述的分时式污水等分采样仪，其特征在于所述的与预处理装置进口端 连接的进水管上配合设置抽水泵，进水电动阀，抽水泵、进水电动阀分别通过 继电器控制接口与微机控制器电路控制连接。
所述的分时式污水等分采样仪，其特征在于所述的与预处理装置底部连 接的排水管上配合设置出水电动阀，出水电动阀通过继电器控制接口与微机 控制器电路控制连接。
所述的分时式污水等分采样仪，其特征在于所述的蠕动泵、前置二位三 通电动阀、后置二位三通电动阀分别通过继电器控制接口与微机控制器电路 控制连接。
上述的分时式污水等分采样仪设计新颖、结构合理，采样前污水样充分 混合并低温保存样本，提高了水样的代表性和稳定性，采样计量准确并自动 等分，且整个装置由微机控制器控制自动采样、清洗，操作简便、降低采样 工作量，节省时间和精力，提高工作效率。
