申请日2004.05.01
公开(公告)日2005.08.24
IPC分类号C02F1/48
摘要

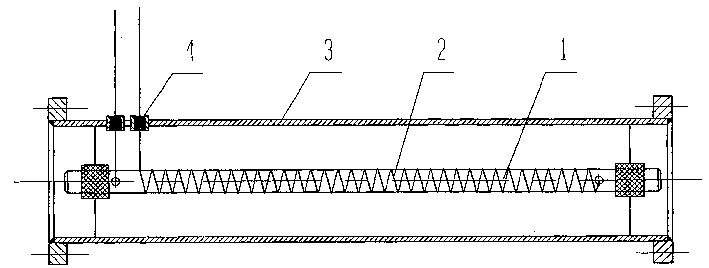

本实用新型环绕式静电水处理器由一根金属氟塑料导电线(1)环绕在一根绝缘良好的胶管(2)撑体形成的组合体作为阳极固定在套在胶管(2)撑体外的金属管(3)作为阴极的中心部，将氟塑料金属导电线(1)穿过金属管(3)，用聚胺酯软塞(4)密封，把二根氟塑料金属导电线(1)合拢成一股导电线插头直插高压发生器电控箱插座中。氟塑料金属导电线(1)不截断、无接头、不漏电，绕成螺旋状，能承受高电压，在阴阳极的环状空间形成高压静电场效应，进行水处理。
权利要求书
1、一种环绕式静电水处理装置，其特征在于：所述环绕式静电水处理器，由一根绝缘 良好的氟塑料金属导电线(1)和一根胶管(2)撑体组合体作为阳极，组合体外套金属管(3) 作为阴极，氟塑料金属导电线(1)呈螺旋体状间距紧密地环绕在胶管(2)撑体上。
2、根据权利要求1所述的环绕式静电水处理装置，其特征在于：所述金属氟塑料金属 导电线(1)穿过金属管(3)壳体，氟塑料金属导电线(1)外套一段软塞(4)外套紧固螺 栓壁龛在金属管(3)壳体中焊接固定。
3、根据权利要求1所述的环绕式静电水处理装置，其特征在于所述软塞(4)由聚胺脂 原料制成，螺栓两端配套紧固压螺帽拧紧固定，中间开孔适合给氟塑料金属导电线(1)穿 过。
说明书
环绕式静电水处理器
本实用新型环绕式静电水处理器属于一种高压静电水处理器，在于可耐高电压所产生的 强电磁场，涉及杀菌、除垢、阻垢、防蚀技术，特别适用于大循环系统水处理。
目前市场上现有静电水处理装置，一般都采用静电棒体式水处理方法，棒体式水处理器 与水接触的总截面积较小，对水处理的功率就小，再则棒体式绝缘金属导线与传输电缆间连 接处有多处结头，在水流压力冲击下，易漏电产生短路现象，在超万伏高电压作用下，绝缘 导线易被击穿，必然会损坏设备主机，并带来不安全隐患。
本实用新型环绕式静电水处理器是这样实现的，由一根绝缘良好的氟塑料金属导电线以 螺旋状环绕在一根绝缘胶管的组合体作为阳极固定在一根金属管中心部，组合体外套一根金 属管作为处理器的阴极，氟塑料金属导电线穿过金属管壳体后，合拢成一股导电线制成一个 插头插入高压发生器内的电控箱插座中运行。
本实用新型与现有技术相比所具有的优点：
1.本实用新型环绕式静电水处理器装置采用一根绝缘良好的氟塑料金属导电线环绕在 胶管撑体上，采用氟塑料金属导电线增长到几百米无结头与原棒体式的金属导线几十米内有 多个结头相比，本实用新型能耐高电压，耐击穿电压30KV，而棒体式仅能耐击穿电压10KV。 本实用新型所产生的电磁场强度大于棒体式的，水处理效果明显强于一般静电水处理器。
2.本实用新型氟塑料金属导电线增长到几百米，线途中无接头，增加了绝缘性能，不 会发生漏电短路现象，解决了静电水处理器易漏电经常需要维修的弊病。
3.本实用新型采用环绕式线组状，扩大了与被处理水的接触面积，从而提高了水处理 量，更适应于大循环水处理系统。
