申请日2003.06.23
公开(公告)日2005.08.31
IPC分类号C02F1/04; B01D3/14; B01D53/14; C02F1/02
摘要
本发明涉及一种热纯化废水的装置，其包含一个废水流过的储水罐。本发明装置的特征在于至少具有一个用来以基本上曲折的方式将废水导入储水罐(R5)的导流装置(1，2)，并且在罐(R5)内具有至少一个用来调节预定温度的加热装置(3)。
権利要求書
1、一种具有废水从其中流过的容器的热废水纯化装置，其特征 在于：

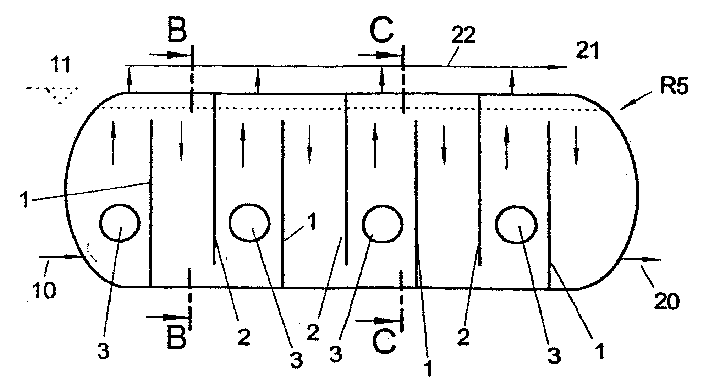

在容器(R5)中至少有一个用来基本上曲折形导向废水的导流装 置(1，2)，以及在容器(R5)中至少有一个用来设置预定温度的加热装置 (3)。
2、权利要求1的装置，其特征在于，所述导流装置(1，2)具有至 少一个壁，特别是由废水绕其导向的滤网形成的壁。
3、权利要求1或2的装置，其特征在于，作为导流装置(1，2)， 平行交替地具有带有溢流挡板的壁和带有下流挡板的壁。
4、前述权利要求之一的装置，其特征在于至少一个加热装置(3) 安装在两个导流装置(1，2)之间，特别在上升流的区域中。
5、前述权利要求之一的装置，其特征在于加热装置(3)具有蒸汽 从其中流过的装置，更具体为管束。
6、前述权利要求之一的装置，其特征在于加热装置(3)是电加热 装置。
7、前述权利要求之一的装置，其特征在于所述容器形成为纵轴 是水平的圆柱形。
8、前述权利要求之一的装置，其特征在于所述容器在顶部具有 用于排气的收集管(22)。
9、热废水纯化装置，其特征在于至少两个装置(R5)被串联连接。
10、使用权利要求1的装置来热废水纯化含三聚氰胺废水的方 法，其特征在于所述装置(R5)中的温度高于190℃，更具体在220至 240℃的范围中。
11、权利要求10的方法，其特征在于所述装置(R5)中的压力为 30-100巴，更具体为30-60巴。
12、使用权利要求1的装置来热废水纯化含三聚氰胺废水的方 法，其特征在于废水在进入水解器(R5)之前至少被预热一次。
13、权利要求12的方法，其特征在于通过热交换器(E3)向供应 至水解的物料进行预加热，而该热交换器(E3)被水解器(R5)的输出流 以逆流的方式加热。
14、使用权利要求1的装置来热废水纯化含三聚氰胺废水的方 法，其特征在于废水通过水解器(R5)导向塔(C8)中，塔(C8)的初产物 被导向气体洗涤器(C9)中。
说明书
热水处理装置及方法
技术领域
本发明涉及一种根据权利要求1的装置和根据权利要求9要求的 方法。
背景技术
在加工技术中，通常需要净化含有不需要物质的废水流。因此， 热处理废水是公知的。
为了使处理是成功的，也就是说它能达到引入水体的所需质量， 在预定的温度下需要一定的停留时间。
发明内容
本发明的目的是提供一种特别适于净化废水的装置。
根据本发明，这可以通过具有权利要求1特征的装置来实现。
通过使用至少一种导流装置，废水以曲折的方式被导入容器中。 这就防止了任何与后面部分的混合。通过容器(水解器)中至少一个加 热装置可以设置预定的温度。
所述导流装置有利地具有至少一个废水流绕其导向的壁。如果交 替且平行地提供带有溢流挡板的壁和带有下流挡板的壁作为导流装 置是特别有利的。从而，废水被沿着曲折的通道通过容器。
有利地在两个导流装置之间，更具体地说是在向上流动的区域中 提供一个加热装置。通过上升的气泡帮助流动。
因此，如果加热装置具有蒸汽流动通过的装置，更具体地说具有 管束(tube bank)是有利的。如果加热装置是电加热的也是有利的。
特别有利的发展是所述容器形成为纵轴水平的圆柱形。在进一步 有利的发展中，容器在顶部具有用来排气的收集管。
如果串联连接至少两个这类装置也是有利的。
通过具有权利要求9特征的方法，还可以解决含三聚氰胺废水的 问题。因此为了高效地降解，装置的温度被设置为高于190℃，更具 体地说在220至240℃的范围内。压力有利地介于30巴和100巴之 间，更具体地说介于30巴和60巴之间。
