申请日2005.04.08
公开(公告)日2006.09.20
IPC分类号C02F11/12
摘要
本实用新型是一种负压式污水沉淀物处理设备。该设备在沉淀室的下方建造一负压积水室，初始阶段依据靠重力作用自动排水，然后由真空泵对负压积水室抽真空，在负压作用下，对沉淀物进一步脱水，脱水率可达到百分之三十以下。本实用新型结构简单，成本低廉，无易损件，可广泛推广使用于企业的污水粉尘灰处理，采砂作业船排水与大面积河塘清淤等工程。
権利要求書
1、一种负压式污水沉淀物处理设备，其特征是：沉淀 室过滤层下方建造一负压积水室。
2、依据权利要求1所述的负压式污水沉淀物处理设备， 其特征是：负压积水室连接真空泵。
说明书
负压式污水沉淀物处理设备
所属技术领域：
本实用新型属于环保设备领域，具体涉及一种沉淀物过 滤，用负压的方式处理污水 中沉淀物的设备。
背景技术：
目前企业对锅炉污水中粉尘的处理有两种方式：第一种 方法是自然囤积，沥干，此种方法占用土地面积大，周期长， 不环保。第二种方法是使用机械处理，分为离心脱水与挤压 脱水两种方式，典型国产设备有“卧式螺旋卸料沉降离心 机”。进口设备有丹麦产“带压式过滤出渣机”。这两种方式 的设备成本及维修费用都较高，功耗大，需经常更换易损件 (如摩擦片，滤布等)。且处理后的粉尘灰含水率仍高达百 分之四十以上。从经济与环保指标衡量均不理想，不能满足 企业要求。
发明内容：
本实用新型的目的在于设计一种用负压方式脱水的设 备，其功能为对污水中的粉尘灰(沉淀物)进行快速干燥处 理。

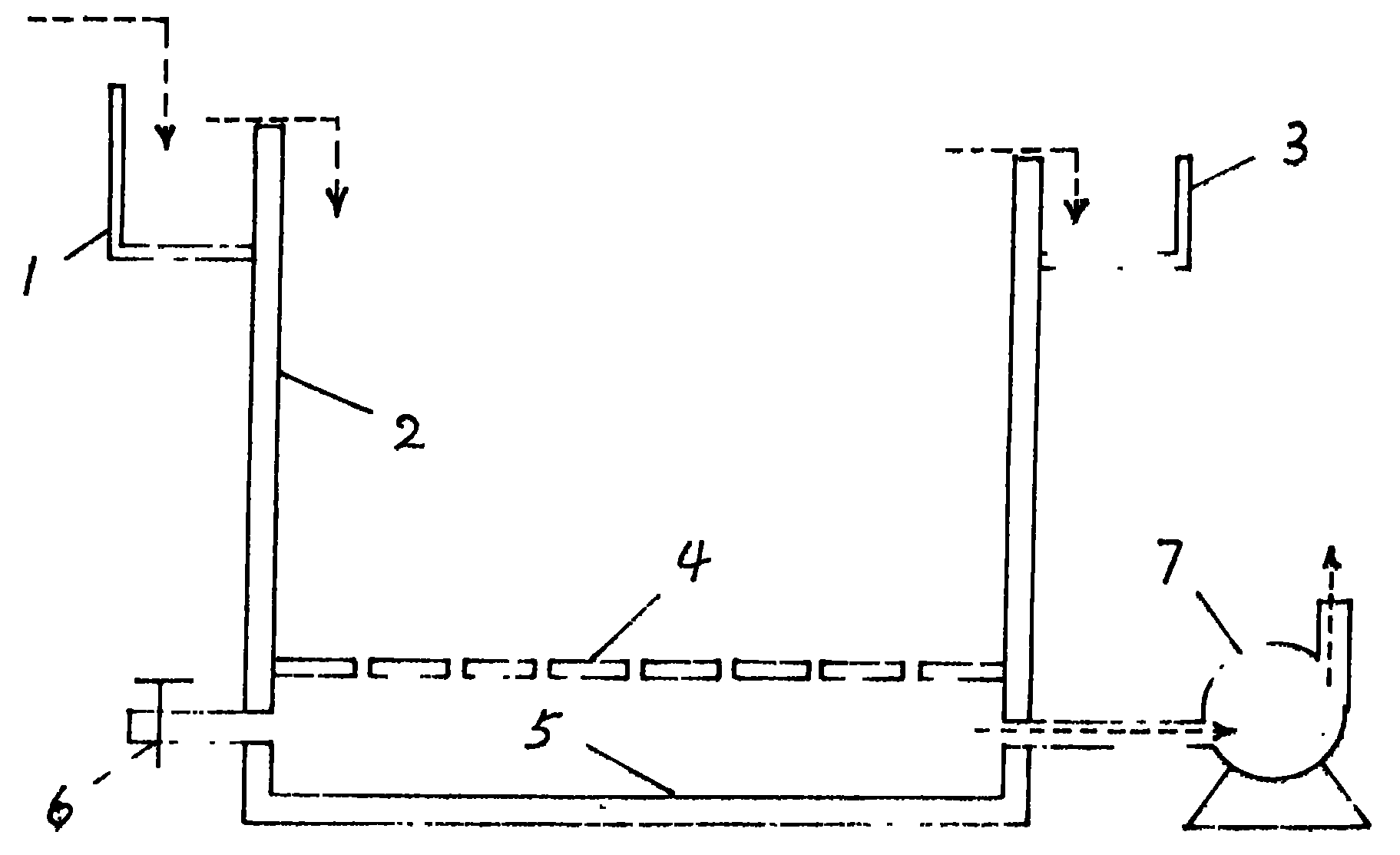

本实用新型的目的是这样实现的：在囤积含有粉尘灰 (沉淀物)污水的下方建造一负压积水室，初始阶段靠重力 作用自然排水到一定程度，开始对负压室抽真空，增大负压 室与大气压力的压差，对粉尘灰进一步脱水，脱水后粉尘灰 的干燥程度视粉尘灰的粒度，粘度及脱水时间而定。
本实用新型结构简单，成本低廉，效率高，无易损件， 脱水干燥率可达百分之三十以下。可广泛推广使用于企业的 污水粉尘灰处理，采砂作业船排水以及大面积河塘清淤等工 程。
