申请日2003.06.18
公开(公告)日2004.07.28
IPC分类号C02F1/40
摘要

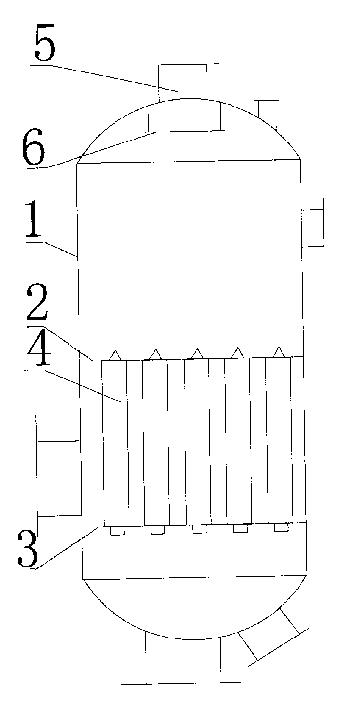

一种石油废水改性分解处理除油装置。主要解决现有石油废水除油装置的沉降时间长、除油效率低、水质差的问题。其特征在于：罐体(1)内上压板条(2)与下隔板(3)之间固定有若干改性聚四氟乙烯滤芯(4)，滤芯(4)与下隔板(3)下的腔相通，罐体(1)内进液口(5)下端固定有分流板(6)。具有处理时间短、除油效率高、处理水质好的特点。
権利要求書
1、一种石油废水改性分解处理除油装置，包括罐体(1)，罐体(1) 壁上置有进出口，其特征在于：罐体(1)内上压板条(2)与下隔板(3) 之间固定有若干改性聚四氟乙烯滤芯(4)，滤芯(4)与下隔板(3)下的 腔相通，罐体(1)内进液口(5)下端固定有分流板(6)。
说明书
石油废水改性分解处理除油装置
技术领域：
本实用新型涉及石油废水除油装置，尤其是石油废水改性分解 处理除油装置。
背景技术：
随着社会的发展，对水的利用越来越大，而地球上水资源是十 分有限的，废水的再生利用是人类节省有限的水资源的一个重要的途 径。在油田，大量的含油污水如不处理回注地层，一方面污水外排会 造成生态和环境污染，而另一方面油田注水需要大量的水源。目前在 国内外的石油废水处理工艺中，石油废水都是通过自然沉降和混凝沉 降完成除油过程，沉降时间长，这种沉降处理后的水质特性一般不会 发生变化，因此除油效率低，处理水质差。
实用新型内容：
为了克服现有石油废水除油装置的沉降时间长、除油效率低， 水质差的不足，本实用新型提供一种石油废水改性分解处理除油装 置，该石油废水改性分解处理除油装置具有处理时间短、除油效率高、 处理水质好的特点。
本实用新型的技术方案是：该石油废水改性分解处理除油装置包 括罐体，罐体壁上置有进出口，罐体内上压板条与下隔板之间固定有 若干改性聚四氟乙烯滤芯，滤芯与下隔板下的腔相通，罐体内进液口 下端固定有分流板。
本实用新型具有的有益效果是：由于石油废水改性分解处理除油 装置内上压板条与下隔板之间垂直固定有若干改性聚四氟乙烯滤芯， 滤芯与下隔板下腔相通，当石油废水从上进液口流入罐内，通过改性 聚四氟乙烯滤芯过滤后从隔板的下腔流出时立刻发生分解变化，其原 理是改性聚四氟乙烯滤芯的滤膜对石油废水具有改性分解作用，石油 废水通过滤芯排出后在很短的时间内迅速被改性分解成为透明的水 质和油珠颗粒形成上浮油层和下水层，同时将石油废水中所含的泥砂 及悬浮物颗粒截留在该除油装置内部，避免或减轻了石油废水处理过 程中的管网堵塞、腐蚀和结垢等现象的发生。该除油装置的除油效率 与目前石油废水的自然沉降除油效率相比可提高功效10倍以上。综 上所述，石油废水改性分解处理除油装置具有处理时间短，除油效率 高，水质处理效果好等特点
