申请日2004.04.29
公开(公告)日2005.04.20
IPC分类号C02F1/44
摘要
本实用新型是一种家用制水机的废水回收装置，该装置主要是由逆渗透纯水制水机、回收水箱和水管及用水器等组成，其中，回收水箱分别设有连接纯水制水机的水管、连接用水器的水管和接入自来水管，回收水箱内设有高水位控制阀，高水位控制阀由杠杆式浮子及动压式电源开关组成，自来水管接入回收水箱内的一端设有浮子式水位控制阀。按上述方案实施的回收装置，由于制水机在制取“净水”时将排放掉的“废水”自动地回收于水箱，不仅完全杜绝了“好水”放任自流的排放和浪费，而且将回收的“废水”完全有效的用于生活用水。本实用新型结构简捷，对节约用水有一定的意义，是一种应用此类制水机时弥补其节水措施的有益装置。
权利要求书
1.一种家用制水机的废水回收装置，其特征是，该装置包括逆渗透纯 水制水机、回收水箱和水管及用水器等，其中，回收水箱分别设有连接纯 水机的水管、连接用水器的水管和接入自来水管。
2.按权利要求1所述家用制水机的废水回收装置，其特征是回收水箱 内设有高水位控制阀。
3.按权利要求1、2所述家用制水机的废水回收装置，其特征是高水位 控制阀由杠杆式浮子及动压式电源开关组成。
4.按权利要求1所述家用制水机的废水回收装置，其特征是自来水管 接入回收水箱内的一端设有浮子式水位控制阀。
5.按权利要求1所述家用制水机的废水回收装置，其特征是制水机接 入回收水箱的端头设置于水箱的顶部。
6.按权利要求1所述家用制水机的废水回收装置，其特征是回收水箱 的底部设置有连接用水器的水管。
7.按权利要求1所述家用制水机的废水回收装置，其特征是回收水箱 的容积为纯水机蓄水罐容积的6倍以上。
说明书
家用制水机的废水回收装置
技术领域
本实用新型涉及一种家用制水机的废水回收装置，特别是关于一种逆 渗透纯水制水机的废水回收装置。
背景技术
随着社会的发展和技术的进步以及人们生活质量的不断提高，一种可 制取纯净水的家用制水机已开始进入家庭，并为人们提供高品质的饮水。 如一种“家用逆渗透纯净水制水机”，其制取的水质的纯净度“TDS”值已 达到了20ppm以下。故，此类制水装置越来越受到人们的关注和青睐。但 是，该类制水机每制取一份纯净水要排放出相当于4～5倍纯净水的“废水”， 实际上这些“废水”是完全可以用来作为生活用水的“好水”—如果就这 样随便的排放和废弃了，这无疑是一种极大的浪费，尤其是在缺乏水资源 的今天以及未来。必须指出的是，这也是此类制水机技术中的弊端和缺憾。 为了在饮用高品质“净水”的同时做到节约用水，这对于当前和未来都有 着极其重要的意义。故，回收被当作“废水”排放掉的“好水”，并加以综 合利用，不失为一种变“废”为“有用”的有益思路。为此，设计一种回 收该“废水”且加以利用的装置是可行的。
实用新型内容

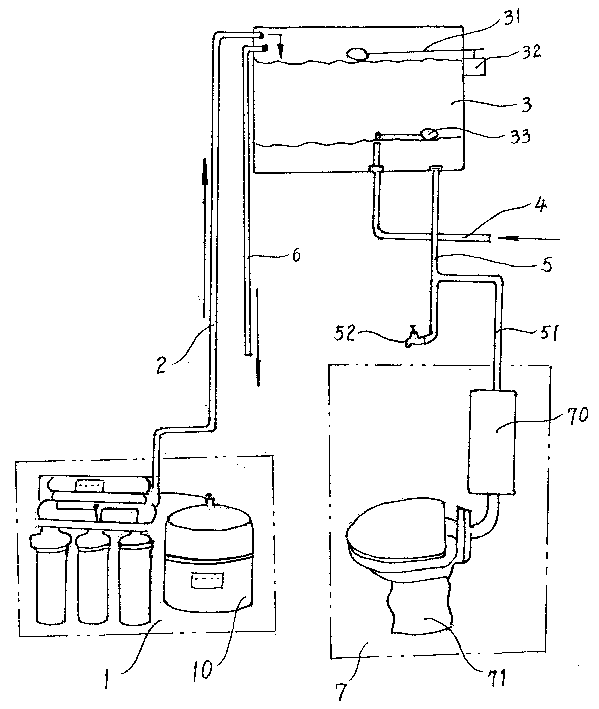

本实用新型的目的是克服上述制水机所存在的弊端和缺憾，提出一种 可回收其排放“废水”的装置，该装置是按以下技术方案实现的：一种家 用制水机的废水回收装置，其特征是，该装置包括逆渗透纯水制水机、回 收水箱和水管及用水器等，其中，回收水箱分别设有连接纯水机的水管、 连接用水器的水管和接入自来水管;回收水箱内设有高水位控制阀，高水 位控制阀由杠杆式浮子及动压式电源开关组成;自来水管接入回收水箱内 的一端设有浮子式水位控制阀;制水机接入回收水箱的端头设置于水箱的 顶部;回收水箱的底部设置有连接用水器的水管，回收水箱的容积为纯水 机蓄水罐容积的6倍以上。
按上述方案实施的回收装置，由于制水机在制取“净水”时将所排放 掉的“废水”自动地回收于水箱，不仅完全杜绝了“好水”放任自流的排 放和浪费，而且将回收的“废水”完全有效的用于生活用水。本实用新型 结构简捷，对节约用水有一定的意义，是一种应用此类制水机时弥补其节 水措施的有益装置。
