申请日2004.04.29
公开(公告)日2005.06.22
IPC分类号E03B11/02; E03C1/12
摘要
本实用新型是一种自来水及废水利用水箱，可有效解决废水利用、节约用水和水资源充分利用的问题，其结构是箱体上部有上盖，下部有储水斗，自来水进水口上装有进水控制装置，储水斗上部的箱体底部有废水排水口及自来水排水口，其上有排水控制装置，两排水口间在箱体底部内有隔板，将箱体内部分隔成废水水箱及自来水箱两部分，废水水箱侧壁上有废水进口，隔板顶部有通道，本实用新型结构新颖独特，废水自来水两用，安装使用方便，充分利用废水和水资源，节约用水，推广使用，利国利民。
权利要求书

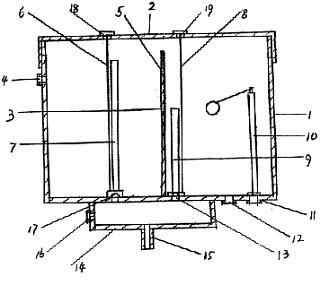

1、一种自来水及废水利用水箱，是箱体(1)的上部有上盖(2)，箱体 外下部有储水斗(14)，储水斗(14)下部有出水管接头(15)，自来水进水 口(11)上装有进水控制装置(10)，其特征在于储水斗(14)上面在箱体(1) 下部上有废水排水口(17)和自来水排水口(13)，废水排水口(17)上装有 排水装置(6)和溢水管(7)，自来水排水口(13)上装有排水装置(8)和 溢水管(9)，排水装置(6)同上盖(2)上部的排水开关(18)相连，排水 装置(8)同上盖(2)上部的排水开关(19)相连，废水排水口(17)与自 来水排水口(13)间在箱体底部内面上装有隔板(3)，将箱体(1)内部分隔 成废水水箱和自来水箱两部分，废水水箱部分侧壁上部有废水进口(4)，隔 板(3)顶部与上盖(2)间有通道，通道下面隔板(3)上有水流孔(5)。
2、根据权利要求1所述的自来水及废水利用水箱，其特征在于所说的储 水斗(14)侧壁上有放水阀(16)，靠储水斗(14)外部的自来水箱部分下底 部有放水阀(12)。
3、根据权利要求1所述的自来水及废水利用水箱，其特征在于所说的废 水水箱部分大于自来水箱部分，废水水箱部分内的溢水管(7)高于自来水箱 部分内的溢水管(9)。
说明书
自来水及废水利用水箱
一、技术领域
本实用新型是涉及一种自来水及废水利用水箱。
二、背景技术
水是人们日常生活和生产活动中必不可缺少的。随着人们生活质量的提 高和生产的发展，对水的需求量越来越大。然而，水资源在世界范围内越来 越严重短缺，甚而影响着人们正常的生活和生产，如何节水用水和充分利用 水资源，已是人们十分关心的问题。为此，人们在生产和生活中采用了许多 节水用水措施，如我国南水北调工程的实施，家庭中用生活废水冲洗便器， 工业中用无毒废水回收再利用，等等，但在这些节水用水活动中，用生活废 水冲洗便器，都是将生活废水用盆或桶收集起来，使用时再人工一盆或一桶 的倒向便器内，非常费力，又很麻烦，人们难以坚持，工业生产中，无毒废 水利用缺乏必要的回收利用设备，因此，如何节约自来水和应用废水，是亟 待解决的问题。
三、实用新型内容
针对上述情况和节约用水、充分利用水资源的实际问题，本实用新型之 目的就是提供一种新型的自来水及废水利用水箱，可有效解决节约用水、利 用废水和充分发挥水资源作用的问题，其解决的技术方案是采用双箱体水箱， 即箱体内由隔板分成自来水箱和废水水箱，箱体上部有箱盖，废水水箱侧壁 上有进水口，箱盖上部有排水按钮(或拉绳手柄)，箱体内下部出水口上装有 排水装置及溢水管，自来水箱上部箱盖上有排水按钮(或拉绳手柄)，相对应 的水箱内下部出水口上装有排水装置及溢水管，自来水箱内下部进水口上装 有进水控制装置，箱体下部在两排水口下面装有排水漏斗，废水水箱内的溢 水管高于自来水箱内的溢水管，废水水箱大于自来水箱，隔板顶部有通道， 通道下部的隔板上有水流孔，本实用新型其结构新颖独特，废水自来水两用， 可充分利用水资源，节约用水，安装使用方便，使用时可直接装在卫生间冲 洗便器水箱处，代替原水箱，也可装在厨房或卫生间适当处，便于收集和利 用废水，也可装在楼房低于顶层处，以便除顶层外直接利用无毒废水进行冲 洗卫生间等，节水效果明显，其推广使用，具有显著的经济和社会效益。
