申请日2005.04.08
公开(公告)日2005.10.05
IPC分类号E03C1/12; E03B11/02; G05D9/00; E03D1/24
摘要
本发明涉及一种民用供水及废水再利用装置，该装置由清水水箱、集水箱、废水水箱构成，在清水水箱内设有浮子和漏斗，浮子与阀门相连接，阀门连接进水管，漏斗设在进水管下部，清水水箱还设有净水出水口和与废水水箱相连接的出水口;在废水水箱内设有浮子，浮子与阀门相连接，阀门连接清水水箱出水口，清水水箱出水口下部设有漏斗;废水水箱还连接有废水上水管，在废水水箱内废水上水管管头下部设有漏斗，在废水水箱内还设有出水口和废水溢流口;集水箱上部设有废水进水口，内部设有过滤层，在集水箱内设有浮子和水泵，浮子与水泵电源开关相连接。本装置可对洗漱、洗衣服产生的废水进行过滤后即用于冲洗马桶，可节水，装置成本低，结构简单。
権利要求書
1、民用供水及废水再利用装置，其特征在于：该装置由清水水箱、集水箱、废水水 箱构成，在清水水箱内设有浮子和漏斗，浮子与阀门相连接，阀门连接进水管，漏斗设在 进水管下部，清水水箱还设有净水出水口和与废水水箱相连接的出水口;在废水水箱内设 有浮子，浮子与阀门相连接，阀门连接清水水箱出水口，清水水箱出水口下部设有漏斗; 废水水箱还连接有废水上水管，在废水水箱内废水上水管管头下部设有漏斗，在废水水箱 内还设有出水口和废水溢流口;集水箱上部设有废水进水口，内部设有过滤层，在集水箱 内设有浮子和水泵，浮子与水泵电源开关相连接。
2、根据权利要求1所述的民用供水及废水再利用装置，其特征在于：清水水箱和废 水水箱中的漏斗的下部紧贴水箱底部，出水方向与箱底平行。
说明书
民用供水及废水再利用装置
技术领域
本发明涉及一种民用供水及废水 再利用装置。
背景技术
水是生命活动不可缺少的物质，地球上可供人类生活、生产用的淡水是很有限的，水 资源的缺乏是人类正在面临的生存问题，已经愈来愈引起人们的重视，节约用水势在必行。 现有技术中有废水回收利用装置，但都因为结构复杂不适用而没有被广泛推广。
发明内容
本发明的目的是提供一种可将生活废水再利用的装置民用供水及废水再利用装置。

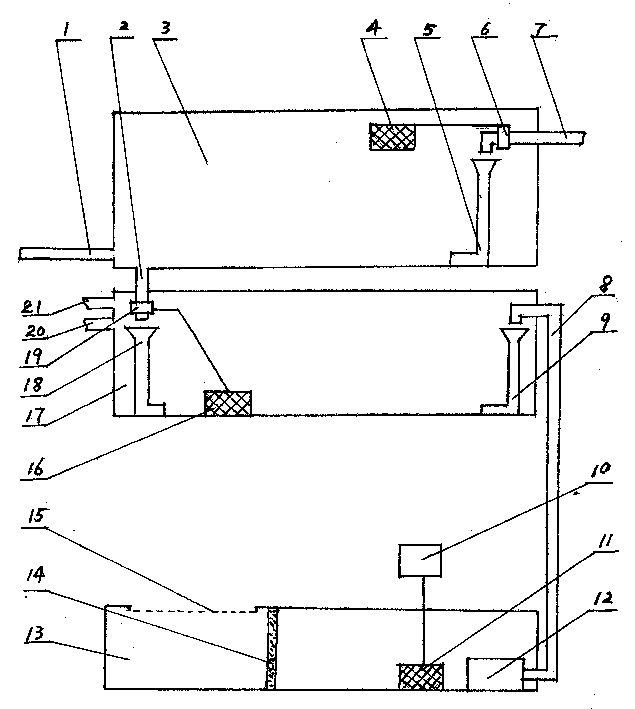

民用供水及废水再利用装置，其特征在于：该装置由清水水箱3、集水箱13、废水水 箱17构成，在清水水箱内设有浮子4和漏斗5，浮子4与阀门6相连接，阀门6连接进水 口7，漏斗5设在进水口下部，清水水箱还设有净水出水口1和与废水水箱相连接的出水 口2;在废水水箱内设有浮子16，浮子16与阀门19相连接，阀门19连接清水水箱出水 口2，清水水箱出水口2下部设有漏斗18;废水水箱还连接有废水上水管8，在废水水箱 内废水上水管管头下部设有漏斗9，在废水水箱内还设有出水口21和废水溢流口20;集 水箱上部设有废水进水口15，内部设有过滤层14，在集水箱内设有浮子11和水泵12，浮 子与水泵电源开关10相连接。
本发明的优点是：
1)本装置可对洗漱、洗衣服产生的废水进行过滤后即用于冲洗马桶，可节水， 置成本低。
2)本装置控制水阀的装置是利用浮子自身的重力和水的浮力，结构简单。
3)本装置的清水水箱可储存一定量的清水，可供临时停水时使用。
4)当废水水箱内的水不够冲洗一次马桶的量时，清水水箱会自动向其供给少量 清水，并且只保证足够冲洗一次马桶的量。
5)本装置由于在水箱的进水口下方安装了漏斗，可以避免水流冲击水箱发出噪 音。
6)本装置的集水箱中的水泵只在集水箱中水位足够高时才开启，然后在集水箱 中的水几乎被抽尽时才关闭，减少开机次数，延长水泵的使用寿命。
