申请日2003.06.15
公开(公告)日2005.05.11
IPC分类号C02F1/24
摘要
本实用新型公开了一种废纸脱墨废水的处理设备，属造纸脱墨制浆废水处理设备，含油墨废水自进水口(7)进入曝气器(1)的曝气区，废水中的油墨粒子在曝气区内附着在空气泡上浮上液面，被刮泥板(3)刮入污泥收集槽(4)中，由抽风机(8)将含油墨污泥抽出设备外。处理过的废水一分为二，一部分为含少量细小纤维的清浊液，由位于箱体尾部的出水口(5)排出设备外，此部分废水可用于制浆工序的喷淋水嘴用水。另一部分为含有大量细小纤维的浓浊液，此部分废水可用于制浆工序浆料的稀释。本实用新型与现有技术相比，具有效率高的优点。
権利要求書
1.一种废纸脱墨制浆废水处理设备，包括有曝气器(1)、 箱体(2)、污泥刮板(3)、污泥收集槽(4)、进水口(7)和出水 口(5)，其特征在于在箱体(2)的底部还设置有至少一个出水口 (6)。
2.根据权利要求1所述的一种废纸脱墨制浆废水处理设备， 其特征在于箱体(2)的底部设置有至少一个锥体，每个锥体的下 部分别连接有一个出水口(6)。
3.根据权利要求1所述的一种废纸脱墨制浆废水处理设备， 其特征在于污泥收集槽(4)和一抽风机(8)相连。
说明书
一种废纸脱墨制浆废水处理设备
技术领域
本实用新型涉及废纸脱墨制浆废水处理设备，特别涉及使脱 墨废水与其中的油墨粒子相分离的设备，具体地说是一种废纸脱 墨制浆废水处理设备。
背景技术
废纸脱墨废水的特点是SS含量高，COD和BOD含量较低， 更重要的是其中的SS以细小纤维为主，细小油墨粒子为次。废 水中还含有对环境有害的未反应完全的残碱、残留NaSiO3、H2O2、 脱墨剂等化学药品和一定的热能。而对造纸有害的仅仅是其中的 油墨粒子，其余物质不仅对造纸无害而且有益。传统的水处理方 式是将其全部去除，这样不仅提高了废纸脱墨成本(纤维流失造 成得率降低，酸性混凝剂的使用造成残留NaOH和NaSiO3的损失; 处理后废水的排放增加了耗水量及流失了原废水中所含的热能 等)，而且大大提高了废水处理成本(因传统的水处理方法需加入 大量的针对所有固体和胶体悬浮物的混凝剂、絮凝剂等化学药 品)。所以研究一种只去除脱墨废水中的油墨粒子，而又不去除其 中的细小纤维和残留化学药品，并能对处理后的水分级从而分别 利用的废水处理方法，具有重要的经济意义和环保意义。
发明内容
本实用新型的目的在于研制一种只去除脱墨废水中的油墨粒 子，而又不去除其中细小纤维和残留化学药品并能对处理后废水 进行质量分级的废纸脱墨制浆废水处理设备。

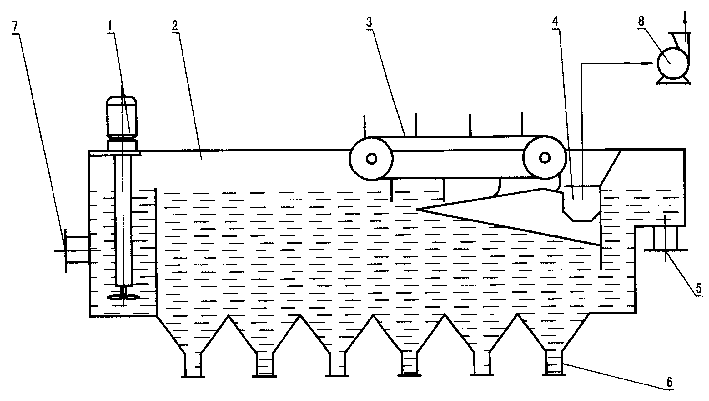

本实用新型是这样实现的：一种废纸脱墨废水的处理设备， 含油墨废水自进水口(7)进入曝气器(1)的曝气区，废水中的 油墨粒子在曝气区内附着在空气泡上浮上液面，被刮泥板(3)刮 入污泥收集槽(4)中，由抽风机(8)将含油墨污泥抽出设备外。 处理过的废水一分为二，一部分为含少量细小纤维的清浊液，由 位于箱体尾部的出水口(5)排出设备外，此部分废水可用于制浆 工序的喷淋水咀用水。另一部分为含有大量细小纤维的浓浊液， 此部分废水可用于制浆工序浆料的稀释。
本实用新型与现有技术相比，具有废水处理成本低，处理后 废水能全部分别再利用，从而使原废水中的细小纤维、残留化学 品和热能均能得到充分再利用，从而大大降低生产成本的优点。
