申请日2003.07.30
公开(公告)日2004.12.08
IPC分类号C02F1/00
摘要
本实用新型涉及一种污水处理格栅自动控制装置，包括一个有浮子的浮子室，其特征在于浮子室内的浮子上方设有电源开关K1，该电源开关K1的电压回路中设有时间继电器SJ，与时间继电器SJ并联有中间继电器ZJ，时间继电器SJ的一个常闭接点SJK与中间继电器ZJ串联，中间继电器ZJ的一个常开接点ZJK与上述的电源开关K1并联。与现有技术相比，本实用新型能够根据格栅粘附的悬浮物情况自动启动或关闭格栅驱支电机，大大降低运行成本。
権利要求書
一种污水处理格栅自动控制装置，包括一个有浮子的浮子室，其特征在 于浮子室内的浮子上方设有电源开关K1，该电源开关K1的电压回路中设有 时间继电器SJ，与时间继电器SJ并联有中间继电器ZJ，时间继电器SJ的一个 常闭接点SJK与中间继电器ZJ串联，中间继电器ZJ的一个常开接点ZJK与上 述的电源开关K1并联。
说明书
污水处理格栅自动控制装置
技术领域
本实用新型涉及一种污水处理格栅自动控制装置。
背景技术
目前污水处理格栅是根据格栅粘附的悬浮物情况由人工启动电机，带动 格栅运行，将污水中的悬浮物耙起清除，格栅在进行时，无论水质如何，均 是不间断地运行，运行成本很高。
技术内容
本实用新型的目的是提供一种能够根据污水处理池内水质情况，自动控 制格栅启动或停止，大大降低运行成本的控制装置。

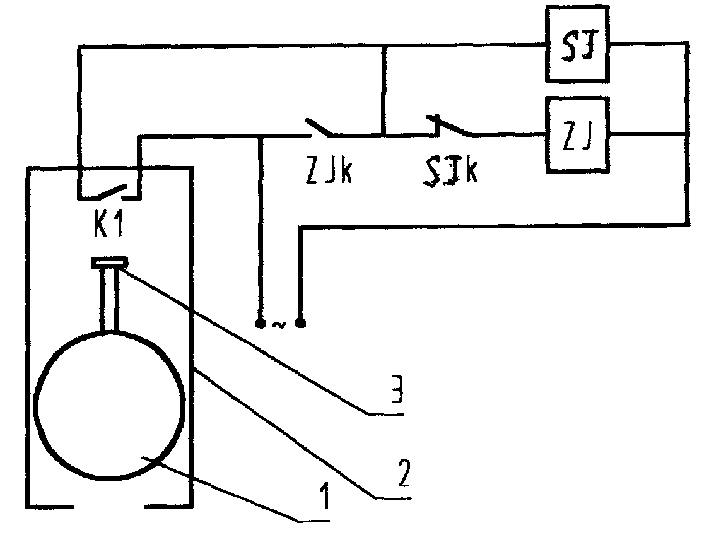

本实用新型包括一个有浮子的浮子室，其特征在于浮子室内的浮子上方 设有电源开关K1，该电源开关K1的电压回路中设有时间继电器SJ，与时间 继电器SJ并联有中间继电器ZJ，中间继电器SJ的一个常闭接点SJK与中间继 电器ZJ串联，时间继电器ZJ的一个常开接点ZJK与上述的电源开关K1并联。
与现有技术相比，本实用新型能够根据格栅粘附的悬浮物情况自动启动 或关闭格栅驱支电机，大大降低运行成本。
