申请日2003.04.16
公开(公告)日2008.01.09
IPC分类号C02F1/24; B01D21/24; B03D1/14; B01D21/00
摘要

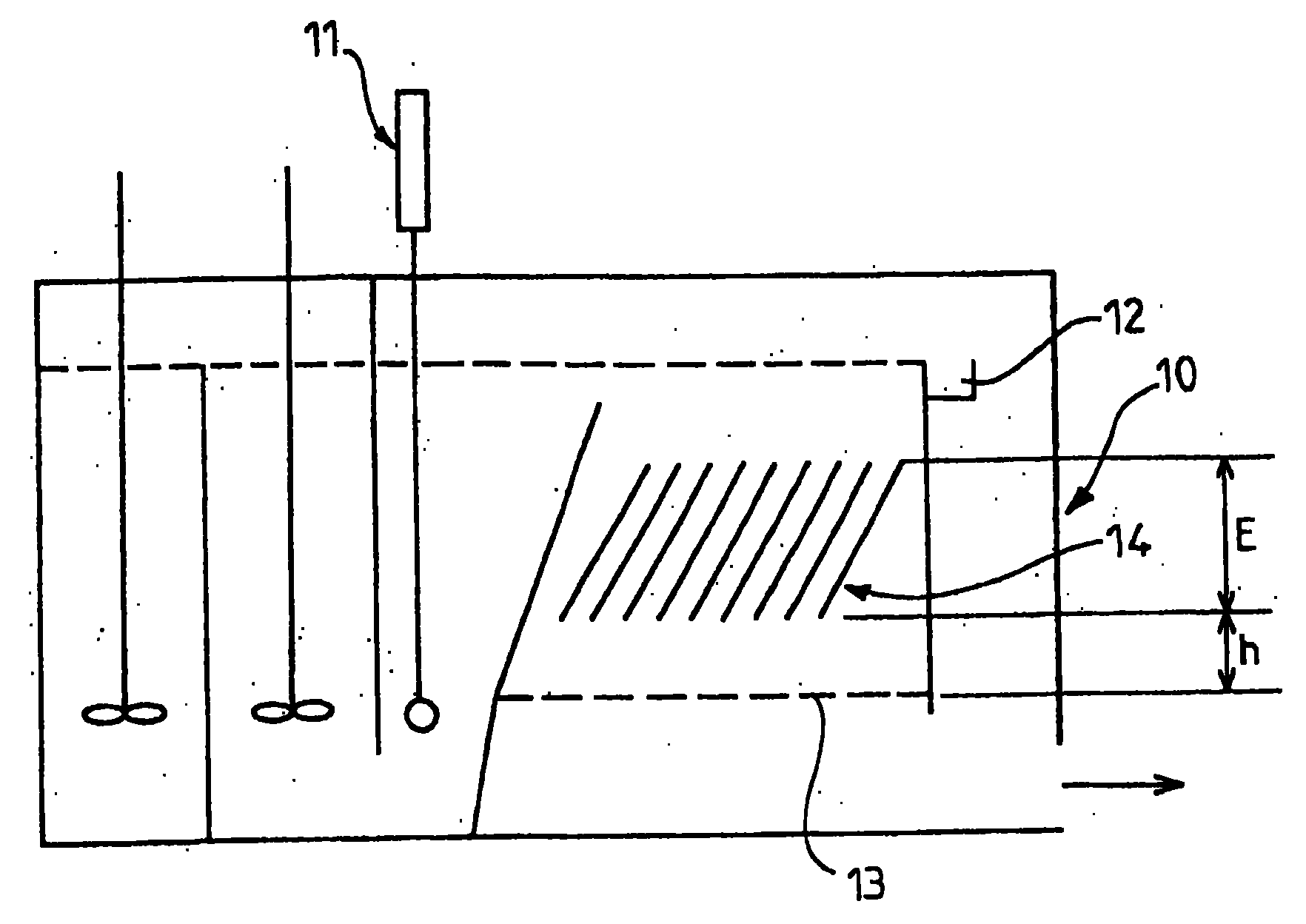

本发明涉及一浮选法水处理设备，所述设备包括一浮选设备，所述浮选设备由一浮选组件(10)构成，原水—絮凝过并与由一增压-减压系统(11)产生的微型气泡混合过—被引进到所述浮选组件里，所述浮选组件配设有一穿孔回收装置(13)，其设计来使所述浮选组件的表面被一相同且均匀的待处理水流通过，所述浮选法水处理设备的特征在于，它包括设置在所述浮选组件中的俘获组件(14)，以便使所述俘获组件的下部离所述穿孔回收装置(13)一段距离(h)，所述距离要确定，从而避免对由所述回收装置建立的均匀分布造成任何干扰。
権利要求書
1.浮选法水处理设备，所述设备包括一浮选设备，所述浮选设备由一 浮选组件(10)构成，原水被引进到所述浮选组件里，其中，所述原水絮 凝过并与由一增压-减压系统(11)产生的微型气泡混合过，俘获组件(14， 15)安设在所述浮选组件中，所述浮选组件配设有一穿孔的回收装置(13)，
所述浮选法水处理设备的特征在于，
所述回收装置(13)的孔眼在所述浮选组件(10)的终端处尺寸小于 在初始端处的尺寸，或者分隔这些孔眼的间距在所述浮选区的终端处的尺 寸大于在初始端处的尺寸，这样的布置在所述回收装置(13)的高度处形 成不对称性，从而确保在所述浮选组件的整个表面上的一相同且均匀的液 流;并且
所述俘获组件(14，15)这样安置：所述俘获组件的下部离所述穿孔 回收装置(13)一段距离h，所述距离h要确定成：避免对由所述回收装 置建立的均匀分布造成任何干扰。
2.根据权利要求1所述的设备，其特征在于，将所述回收装置(13)的表 面与所述俘获组件(14，15)的下部分开的距离h取决于浮选剂的几何形状、通 过的流量以及待处理原水的温度。
3.根据权利要求1所述的设备，其特征在于，将所述回收装置(13)的表 面与所述俘获组件(14，15)的下部分开的距离h介于0.05m到1m之间。
4.根据权利要求3所述的设备，其特征在于，所述距离h介于0.15m到0.60m 之阀。
5.根据权利要求1至4任一项所述的设备，其特征在于，所述俘获组件(14， 15)的高度或厚度E根据所述俘获组件的运行速度和投影面积确定。
6.根据叔利要求5所述的设备，其特征在于，所述高度或厚度E介于0.10 -1m之间。
7.根据权利要求6所述的设备，其特征在于，所述高度或厚度E介于0.2 -0.70m之间。
8.根据权利要求5所述的设备，其特征在于，所述俘获组件的投影面积， 即分离/聚集区的有效面积，对每m2装配有所述俘获组件的浮选剂面积为2-20 m2。
9.根据权利要求5所述的设备，其特征在于，所述俘获组件为平行板片(14) 式的、管形或六边形型面式的、直流或交叉流式的层片型。
10.根据上述叔利要求5所述的设备，其特征在于，所述俘获组件为非线形 流式转移组件(15)型，并且确保待处理水的两个流动方向。
说明书
浮选法水处理设备
技术领域
[01]本发明涉及一水处理设备，所述设备包括一浮选组件，预先被絮 凝再与升压和减压水混合过的原水被引进所述浮选组件中，从而原水中容 纳的悬浮物质被因所述减压产生的微型气泡挟带走，并被制放到浮选组件 中装纳的液体的表面上，被处理过的水通过所述浮选组件的底部排出。
背景技术
[02]已知(EP-A 0 659 690)有上述类型的一设备，所述设备包括一 絮凝区;一混合区——将絮凝过的原水在上行流中与一升压-减压系统输送 的压力水进行混合;以及一浮选区——原水中容纳的、并被微型气泡带到 表面上的悬浮物质在所述浮选区的上部排出，所述浮选区在其下部配设有 一穿孔回收装置(例如配有或没有喷管(buselure)的中间板、收集器等)， 以便使浮选区的整个表面具有一均匀且相同的净化后液流。
[03]在所述现有技术中，在回收装置中开设的孔眼在浮选区的终端 (即端部——净化后液体经过所述端部流出)处尺寸小于初始端(即端部 ——需处理的原水从所述端部被引入)处尺寸，或者分隔这些孔眼的间距 在所述浮选区的终端处尺寸大于在初始端处尺寸。由于所述孔眼分布不均 匀——这造成所述回收装置的高度处不对称性，所以由所述浮选区的回收 装置所产生的流阻在所述浮选区的终端处比在其初始端处大，而且流阻朝 所述浮选的初始端方向递减。因此，浮选区的整个表面被一相同且均匀的 待处理水流通过。
[04]所述类型的设备的一特征在于形成一浓厚的微型气泡床，由于所 述气泡床，絮凝分成两个阶段进行：首先在絮凝区中，然后在浮选区里微 型气泡床内，利用因微型气泡形成的极大的接触范围，另外所述微型气泡 还确保悬浮物质通过浮选而被分离出。因而实施如下的——适于称之为一 湍流絮凝：气泡床可以i)提高处理速度且ii)改进絮凝和絮凝后颗粒的 收集。
[05]在根据现有技术的所述设备中，且当处理速度很高或待处理的原 水很冷的情况下，应用一按EP-A 0 659 690的浮选组件会导致被处理过的 水中挟带气泡。在极高速度下，所述气泡的存在会增大浮选组件出口处的 浊度。除此缺陷以外，还有另一缺陷，所述缺陷是由于在浮选组件出口处 存在大量气泡引起的，当所述设备用于生产饮用水时，这种缺陷可能导致 位于下游部位的过滤器(例如沙/无烟煤型过滤器)的效率降低。
发明内容
[06]本发明的目的在于改进根据上述现有技术的浮选法水处理设备， 从而解决与高速和/或极低温度下水处理相关的问题。
[07]因此，本发明的目的在于提出一浮选法水处理设备，所述水处理 设备包括一浮选设备，所述浮选设备由一浮选组件构成，原水——絮凝过 并与由一增压-减压系统产生的微型气泡混合过——被引进到所述浮选组 件里，所述浮选组件配设有一穿孔回收装置——设计来使浮选组件的表面 被一相同且均匀的待处理水流通过，所述水处理设备的特征在于，它包括 设置在浮选组件中的俘获组件(平行或交叉液压流式的《片形组件》型或《 转移组件》型)，以便使它们的下部离所述穿孔回收装置一段距离，所述距 离要确定，从而避免对由所述回收装置建立的均匀分布造成任何干扰。
[08]根据本发明，将所述回收装置的表面与俘获组件的下部分开的距 离尤其取决于浮选剂的几何形状、通过的流量以及待处理原水的温度。
[09]根据本发明的一优选实施方式，所述距离介于0.05m-1m之间， 优选介于0.15m-0.60m之间。
[10]公知包括一层片形组件的浮选设备。因此，WO 97/20775中描 述了一浮选设备，所述浮选设备具有一板件，所述板件上设置有层片形组 件，以便提高浮选组件中的速度。在这种现有技术中，所述板件上设置的 开口必须均匀分布，并且层片形组件还与所述板件相连。另外，在WO 00 /43320中介绍过一种类似装置，在所述装置中，固定或转动的浮选组件 的板件与层片形组件相连。如上所述，在EP-A-0 659 690中在浮选组件里 应用一回收装置，所述回收装置的孔眼实施及布置使得在所述回收装置的 高度处形成不对称，从而可以在浮选组件的整个表面上获得一相同且均匀 的待处理水流。本发明人发现——这完全出乎于本领域的技术人员的意料： 在俘获组件布置在离穿孔回收装置一定距离处的条件下，所述在浮选组件 的整个表面上的相同且均匀的液流，不会因为俘获组件的存在而受到干扰。
