申请日2003.02.20
公开(公告)日2004.08.18
IPC分类号C02F3/10
摘要
本实用新型提供了一种废水生化处理池的组合填料。它以小条形布料作为填料，填料固定挂于骨架，数个填料骨架被条状物连接成串。由于采用本实用新型的结构，可以利用零碎的布条、布边、零料这些几无使用价值的东西作为填料，可以极大地降低成本，能实现以废治废的极佳经济效益、环境效益和社会效益。本实用新型可应用于好氧、兼氧和厌氧处理池，采用本实用新型的结构，安装简单方便快速，微生物可以在骨架和布料上挂膜，可以保证填料能实现其最大的生化处理比表面积，生化处理能力强，微生物挂膜速度较快，驯化时间短。
権利要求書
1、一种废水生化处理池的组合填料，其特征在于它以小条形布 料作为填料，填料固定挂于骨架，数个填料骨架被条状物连接成串。
2、如权利要求1所述的一种废水生化处理池的组合填料，其特征 在于骨架由上下两个骨架盘连接而成，填料夹在两个骨架盘之间。
3、如权利要求2所述的一种废水生化处理池的组合填料，其特征 在于下骨架盘设有中心通孔、与中心通孔连接的放射状筋、与筋连接 的填料挂臂，上骨架盘的中间有通孔并设有与填料挂臂配合的压臂。
4、如权利要求3所述的一种废水生化处理池的组合填料，其特征 在于填料挂臂为悬臂。
5、如权利要求3或4所述的一种废水生化处理池的组合填料，其 特征在于所述填料挂臂为沿筋的长度方向设置的双臂。
6、如权利要求2所述的一种废水生化处理池的组合填料，其特征 在于下骨架盘设有中心通孔、与中心通孔连接的填料挂臂、与填料挂 臂连接的连接筋，上骨架盘的中间有通孔并设有与填料挂臂配合的压 臂。
7、如权利要求2所述的一种废水生化处理池的组合填料，其特征 在于上下两个骨架盘为插接。
8、如权利要求1所述的一种废水生化处理池的组合填料，其特征 在于所述骨架为设有中心孔的骨架盘，骨架盘上设有搭扣件，填料挂 于搭扣件上。
9、如权利要求8所述的一种废水生化处理池的组合填料，其特征 在于搭扣件沿骨架盘周边均匀设置。
说明书
一种废水生化处理池的组合填料
技术领域
本发明涉及一种废水生化处理池的填料装置。
背景技术
工业废水和生活污水的生化处理是一种节能、有效的废水处理方 式，它通过依附于设置在废水生化处理池中的填料的微生物(也即微 生物膜)与悬浮的活性污泥共同对废水和污水进行处理。填料是微生 物的栖息地，它直接关系微生物量进而影响生化处理能力及生化处理 成本。以往的废水生化处理池采用刚性材料和塑料材料制作填料，其 废水生化处理池的挂膜慢总体成本相对较高。
发明内容

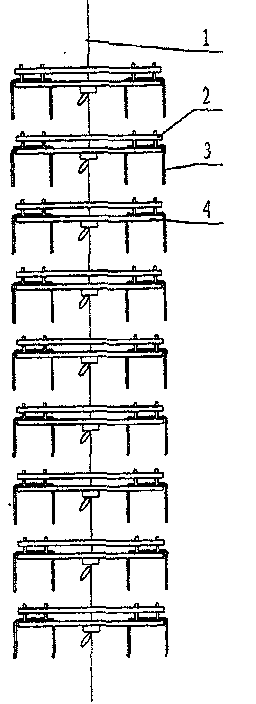

本实用新型所要解决的技术问题是提供一种成本较低的挂膜快 效果好的废水生化处理池的组合填料。为此，本实用新型采用以下技 术方案：它以小条形布料作为填料，填料固定挂于骨架，数个填料骨 架被条状物连接成串。本实用新型的条状物可以是绳子、钢管、型材 等。填料骨架在条状物上的定位可采用条状物外穿管，管分数节，填 料骨架被夹在两节管之间，当条状物为绳时，可在绳上打结，填料骨 架被卡在两结之间或支撑在结上。本实用新型所指的布料就材料而言 它可以是天然原料也可以是化学原料或者是两者混合而成的，比如化 纤布、碱减量后的化纤布、棉布、麻布、丝绸、交织布等;就组织而 言它可以是纺织布也可以是无纺布等;就种类而言可以是做穿着用品 的布也可以是在日常中做装饰或覆盖遮挡用品的布或在工业中用作 覆盖、牵引、过滤的布，同样，还可以由任意原料任意方法制成的毯 子或地毯。本发明所提供的填料，就宏观而言呈平面形状，相对微生 物的体形而言，其表面呈连绵的凹凸形状极其粗糙不平，因此具有极 大的比表面积。由于采用本实用新型的结构，可以利用零碎的布条、 布边、零料这些几无使用价值的东西作为填料，可以极大地降低成本， 能实现以废治废的极佳经济效益、环境效益和社会效益。本实用新型 可应用于好氧、兼氧和厌氧处理池，采用本实用新型的结构，安装简 单方便快速，微生物可以在骨架和布料上挂膜，可以保证填料能实现 其最大的生化处理比表面积，生化处理能力强，微生物挂膜速度较快， 驯化时间短。
就骨架而言，只要能使填料能固定挂于其上，都是可以的。由上 下两个骨架盘连接而成，填料夹在两个骨架盘之间。这种结构填料的 安装较为方便，能极大地缩短工时。
下骨架盘设有中心通孔、与中心通孔连接的放射状筋、与筋连接 的填料挂臂，上骨架盘的中间有通孔并设有与填料挂臂配合的压臂。 这种结构，不仅能达到上述效果，并且，结构也较为简单。填料挂臂 可为悬臂。这样，能进一步方便安装，缩短工时。
所述填料挂臂为沿筋的长度方向设置的单臂或双臂。这样，能根 据填料的性质，选择单臂挂填料或双臂挂填料，能灵活调节处理池的 比表面积，有利于工艺参数调整至最佳。
下骨架盘设有中心通孔、与中心孔连接的填料挂臂、与填料挂臂 连接的连接筋，上骨架盘的中间有通孔并设有与填料挂臂配合的压 臂。结构也较为简单。填料挂臂可为悬臂。这样，能进一步方便安装， 缩短工时。
上下两个骨架盘为插接。这样，能进一步方便安装，缩短工时， 同时连结构也较为简单。
所述骨架为设有中心孔的骨架盘，骨架盘上设有搭扣件，填料挂 于搭扣件上。这种骨架，结构简单，填料的安装较为方便，能极大地 缩短工时。
搭扣件沿骨架盘周边均匀设置。这样，便于微生物膜与废水的充 分均匀接触，有利于提高生化处理效果。
