申请日2003.01.17
公开(公告)日2004.08.04
IPC分类号C02F9/08; C02F9/02
摘要
一种超生波发生器水处理装置，涉及一种水的多级处理装置。现有技术的水处理装置利用活性炭过滤器，但脱过氯盹水最易被微生物污染，使用的水不易久留，况且脱氯是脱不干净的。本发明的超生波发生器水处理装置它包括超生渡发生器，水槽、砂滤器、吸附器、贮水管，在超生波发生器中有超生探头粘贴在水槽底部。麦饭石微粒分别放置在水槽底都、砂滤器的砂滤棒腔内、吸附器的螺旋管内及吸附器的底部。本发明除净化水之外，还可使水变成矿泉水，同时能吸附微生物，麦饭石对细菌、改善物质，氯气等的消除能力强。用漂白粉进行消毒后的目采水中仍然残留微量氯气，用麦饭石消毒后的水不含有氯气，麦饭石浸泡的水放置二个月后经检验仍可作为饮食用。
権利要求書

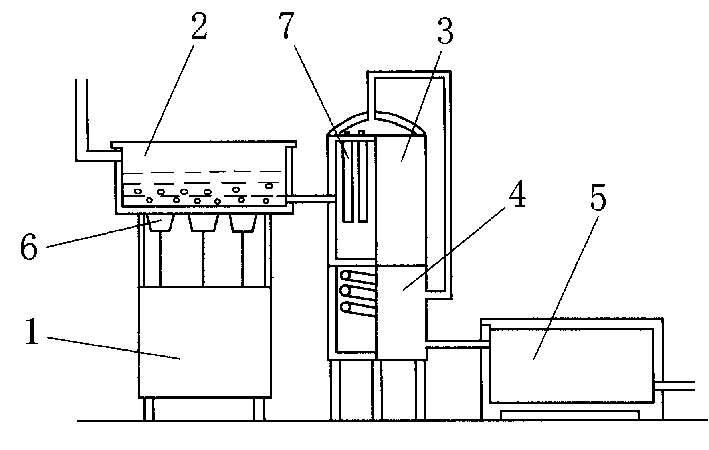

1.一种超生波发生器水处理装置，它包括超生波发生器(1)、水槽(2)、砂 滤器(3)、吸附器(4)、贮水箱(5)，其特征是：超生波发生器(1)的超生 探头(6)粘接在水槽的底部，其水槽(2)与给水阀及砂滤器(3)相通，砂 滤器(3)与吸附器(4)用一水管连接，吸附器(4)与贮水箱(5)由一水 阀连接。
2.根据权利要求1所述的超生波发生器水处理装置，其特征是：水槽(2)内 装有水及颗粒状的麦饭石。
3.根据权利要求1所述的超生波发生器水处理装置，其特征是：砂滤器(3) 内安装有竖直放置的空心砂棒(7)，砂棒(7)壁上有许多微孔，砂棒(7) 内充填颗粒状的麦饭石。
4.根据权利要求1所述的超生波发生器水处理装置，其特征是：吸附器(4) 内安装一螺旋管，其管内充填颗粒状的麦饭石，管的一端与连接砂滤器(3) 和吸附器(4)的水管相通，其另一端敞开放置在吸附器(4)的底部。
5.根据权利要求1或4所述的超生波发生器水处理装置，其特征是：吸附器 (4)的最底部铺满浮石，在浮石的上面复盖5厘米以下颗粒状的活性炭。
说明书
超生波发生器水处理装置
技术领域
本发明涉及一种水的多级处理装置，尤其是一种超生波发生器水处理装 置。
背景技术
现有技术的水处理装置利用活性碳过滤器，但脱过氯盹水最易被微生物 污染，使用的水不易久留，况且脱氯是脱不干净的。且设备复杂、投资费用 高、滤后的水质差。
发明内容
本发明所要解决的技术问题是提供一种超生波发生器水处理装置，它不 但解决了上述现有技术存在的缺点，而且可使净化的水变成矿泉水。
本发明解决其技术问题所采用的技术方案是：该水处理器由五个主要部 分组成，即超生波发生器、水槽、砂滤器，吸附器、贮水箱。在超声波发生 器中的超生探头粘接在水槽的底部，水槽内的麦饭石在超生波的力效应，热 效应及空化效应的作用下使石内的矿物质和微量元素逐渐地渗入水中，水经 阀门进入砂滤器。砂滤器中有数根中心填充3～5mm的麦饭石的砂棒，砂棒壁 上有许多微孔，水通过微孔渗入装填麦饭石的硅噪土制的砂棒中，使悬浮物 和一般的菌类阻于砂棒的外壁，砂滤的水经管路流进吸附器的螺旋管内，水 再经吸附器之底部的浮石和活性碳，再次吸附残余的氯，处理后的纯净水进 入贮水箱，以备生产各种食品和直接饮用。
本发明的有益效果是：除净化水之外，还可使水变成矿泉水，同时能吸 附微生物，麦饭石对细菌、改善物质，氯气等的消除能力强。用漂白粉进行 消毒后的目采水中仍然残留微量氯气，用麦饭石消毒后的水不含有氯气，麦 饭石浸泡的水放置二个月后经检验仍可作为饮食用。
