申请日2003.01.21
公开(公告)日2004.01.07
IPC分类号C02F1/00; C02F7/00
摘要
本实用新型涉及一种喷气式污水处理装置，罐体内设有水气混合罐，水气混合罐的盖上设有爆气孔，污水管的出水端位于水气混合罐的腔体内，进气管的出气端位于水气混合罐的腔体中，罐体内腔的上侧及下侧分别安装有上分子筛及下分子筛，上分子筛的下侧设有导流槽体，导流槽体的一端穿过罐体的侧壁，罐体的侧壁上开有净水出口，在靠近净水出口端的罐体内腔沿罐体轴线方向设有侧分子筛，位于下分子筛的下方设有漏斗式排污口。
権利要求書
1、一种喷气式污水处理装置，包括罐体，其特征在于罐体内腔的轴 线方向设有倒锥筒形水气混合罐，水气混合罐的锥形盖上设有爆气孔，水气 混合罐的底部设有罐底，污水管的出水端穿过罐体经水气混合罐的锥形盖顶 位于罐底上方的腔体内，进气管穿过罐体及水气混合罐位于罐底上方的腔体 中，罐体内腔的上侧及下侧分别安装有上分子筛及下分子筛，上分子筛的下 侧设有导流槽体，导流槽体的一端固定在罐体的内腔壁上，另一端穿过罐体 的侧壁，罐体的侧壁上开有净水出口，在靠近净水出口端的罐体内腔沿罐体 轴线方向设有侧分子筛，位于下分子筛的下方设有漏斗式排污口。
说明书
喷气式污水处理装置
所属技术领域
本实用新型涉及对生活污水处理领域，尤其是一种喷气式污水处理装置。
背景技术
目前，公知的污水处理设备主要有大型污水处理厂和化粪池。大型污水 处理厂主要在城市中使用，城市中排放的污水被集中到大型污水处理厂中进 行处理，达到排放标准后再排放到河流、湖泊或大海中。大型污水处理厂占 地面积大，投资大，它只能对污水进行集中处理，不能解决分散在无污水管 网地区的村镇、部队营房、风景旅游区的度假村、宾馆等产生的污水污染间 题。因此，大型污水处理厂对分散排入江河的源头和流域的污水无法进行处 理。另外，经大型污水处理厂处理过的污水一般都被排放掉，不能实现中水 再利用。
发明内容
为了克服现有的大型污水处理厂无法对无污水管网地区的分散的污水进 行处理的不足，本实用新型提供一种喷气式污水处理装置，该污水处理装置 不仅投资少、占地面积小，而且能对矿山、工厂及不能进入污水处理网的民 用污水进行处理。

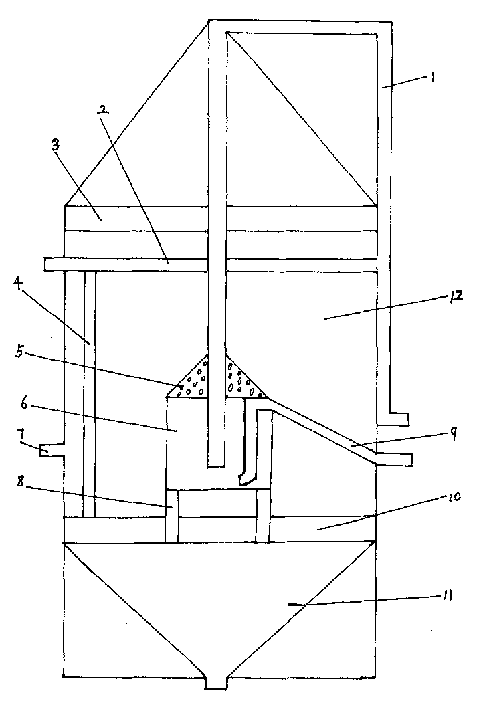

本实用新型解决其技术问题所采用的技术方案是：包括罐体，罐体内腔 的轴线方向设有倒锥筒形水气混合罐，水气混合罐的锥形盖上设有爆气孔， 水气混合罐的底部设有罐底，污水管的出水端穿过罐体经水气混合罐的锥形 盖顶位于罐底上方的腔体内，进气管的出气端穿过罐体及水气混合罐位于罐 底上方的腔体中，罐体内腔的上侧及下侧分别安装有上分子筛及下分子筛， 上分子筛的下侧设有导流槽体，导流槽体的一端固定在罐体的内腔壁上，另 一端穿过罐体的侧壁，罐体的侧壁上开有净水出口，在靠近净水出口端的罐 体内腔沿罐体轴线方向设有侧分子筛，位于下分子筛的下方设有漏斗式排污 口。污水及高压空气分别经进气管及污水管进入水气混合罐内，混合后经爆 气孔向上喷出进入罐体内腔，较轻的漂浮物进入导流槽体内并经导流槽体排 出，较重的杂质沉淀在下分子筛表面，定期拿出下分子筛，则较重的杂质经 由漏斗式排污口排出。
本实用新型的有益效果是，与大型污水处理厂相比，本实用新型占地面 积小，造价低，能耗低，由于实现了小型化，可以广泛用于旅游风景区、海 岛、农村等无污水管网的地区，对村镇、部队营房、宾馆、工厂等产生的生 活污水进行处理，广泛使用，可以防止生活污水污染河流，结构简单。
