摘要
一种用于生态公厕的粪便污水深度处理装置，其特征在于该装置分五级，一级由干发酵反应器和水压箱构成，二级为厌氧反应器，三级为兼氧折流反应器，四级为一组兼氧菌种层曝气反应器，五级为一组复合膜滤折流反应器，干发酵反应器的底部具有入口和出口、其出口与水压箱的底部入口管连接，水压箱中部的出口与厌氧反应器的入口管连接，厌氧反应器的出口与兼氧折流反应器入口管连接，兼氧折流反应器出口与一组兼氧菌种层曝气反应器的入口管连接，一组兼氧菌种层曝气反应器的出口与一组复合膜滤折流反器入口管连接。它无需配置动力，对粪便污水进行深度处理，能达到国家一级排放标准。
権利要求書
1、一种用于生态公厕的粪便污水深度处理装置，其特征在于：该 装置分五级，一级由干发酵反应器(1)和水压箱(2)构成，二级为厌 氧反应器(3)，三级为兼氧折流反应器(4)，四级为一组兼氧菌种层 曝气反应器(5)，五级为一组复合膜滤折流反应器(6)，干发酵反应 器(1)的底部具有入口和出口、其出口与水压箱(2)的底部入口管连 接，水压箱(2)中部的出口与厌氧反应器(3)的入口管连接，厌氧反 应器(3)的出口与兼氧折流反应器(4)入口管连接，兼氧折流反应器 (4)出口与一组兼氧菌种层曝气反应器(5)的入口管连接，一组兼氧 菌种层曝气反应器(5)的出口与一组复合膜滤折流反器(6)入口管连 接。
2、根据权利要求1所述的一种用于生态公厕的粪便污水深度处理装 置，其特征在于：所述的厌氧反应器(3)上盖中开有产沼口。
3、根据权利要求1所述的一种用于生态公厕的粪便污水深度处理装 置，其特征在于：五级的出口接至测试井(7)。
说明书
用于生态公厕的粪便污水深度处理装置
所属技术领域
本实用新型属于一种粪便污水处理装置，尤其是指一种用于生态公 厕的粪便污水深度处理装置。
背景技术
由于城镇的发展和人口的剧增，城镇粪便污水量也在不断增加，因此 当今城镇都面临着粪便污水出路和无害化处理的难题。所谓生态公厕，是 一种自身形成良性循环的厕所。目前，生态公厕主要采用厌氧、好氧、曝 气等方法处理粪便污水。但目前采秀厌氧、好氧、曝气等方法的装置都需 配置动力。
发明内容
本实用新型的目的在于提供一种用于生态公厕的粪便污水深度处理装 置，它无需配置动力，对粪便污水进行深度处理，能达到国家一级排放 标准。
为达到上述目的，本实用新型采取的解决方案是：一种用于生态公 厕的粪便污水深度处理装置，其特征在于该装置分五级，一级由干发酵 反应器和水压箱构成，二级为厌氧反应器，三级为兼氧折流反应器，四 级为一组兼氧菌种层曝气反应器，五级为一组复合膜滤折流反应器，干 发酵反应器的底部具有入口和出口、其出口与水压箱的底部入口管连接， 水压箱中部的出口与厌氧反应器的入口管连接，厌氧反应器的出口与兼 氧折流反应器入口管连接，兼氧折流反应器出口与一组兼氧菌种层曝气 反应器的入口管连接，一组兼氧菌种层曝气反应器的出口与一组复合膜 滤折流反器入口管连接。
所述的厌氧反应器上盖中开有产沼口。

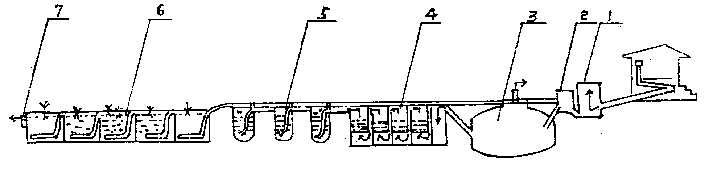

使用时，将本实用新型主体安装在地下，生态公厕内的粪便从冲槽 中冲下通过管道从底部流进干发酵反应器，在水压箱的水压作用下，固 液分离，固体在上部干发酵，污水从底部流向水压箱进行酸发酵，酸发 酵液从水压箱的中部流向厌氧反应器进行厌氧发酵使污水中各种有机物 在微生物的作用下转化为沼气，在兼气折流反应器的压力下使产生的沼 气从产沼口出来作为燃料送至用户使用，其它的沼液流至兼氧折流反应 器。兼氧折流反应器是不密封的，内有硬软填料。在沼气发酵细菌的作 用下，沼液呈膜状附着于惰性介质上，并在介质之间的空隙里互相粘附 成颗粒或絮状存留下来。当污水自下而上或自上而下流动通过生物膜时， 兼氧折流反应器为微生物提供附着生长的表面积，从而降低污水中的微 生物浓度，污水从三级进入四级的一组兼氧菌种层曝气反应器(不密封)。 这种小型的兼氧菌种层曝气反应器内装有半桶的兼氧污泥(可从污水沟 内捞取)作填料，污水在每个反应器内进行曝气反应。污水从四级进入 五级的一组复合膜滤折流反应器。污水在复合膜滤折流反应器的管网中 从上部引到底部，在管网的小孔内漫流至上部。污水在装有生物复合膜 填料的反应器内第二次大面积地一级一级折流运动，又加上地表面的植 物(草皮)的根的吸收，使污水净化。从生态公厕流出的粪便污水通过 本装置的处理，从出水口排放的水达到一级排放标准，而整个处理过程 中无需配置动力。
