申请日2003.01.28
公开(公告)日2004.01.14
IPC分类号C02F9/14; C02F9/02
摘要

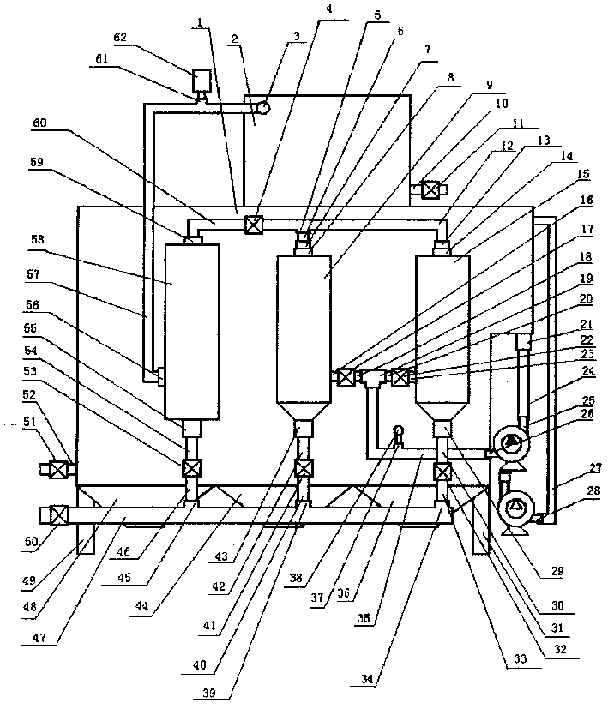

本实用新型公开了一种由生物箱体1、进水口52、排污口(55、43、29)、排污管47、风机28、曝气头(94、93、88)、悬浮填料74、水泵25、水管57、压力表38、悬浮式过滤器(9、15)、超滤器58、净水水箱2、出水口10组成的复合型污水生物处理器。污水经进水口52进入生物箱体1进行生物处理，处理后经水泵25输入悬浮式过滤器(9、15)、超滤器58过滤，污物经排污口(55、43、29)、排污管47排出，净水经水管57输入净水水箱2，经出水口10输往用户。
権利要求書
1.一种复合型污水生物处理器，由生物箱体、进水口、进水阀、 排污口、排污阀、排污管、中水水箱、风机、气管、气阀、暴气头、 悬浮填料、水泵、水管、水阀、压力表、悬浮式过滤器、超滤器、臭 氧发生器、净水水箱、出水口组成，其特征在于：生物箱体(1)呈 矩形，箱体一侧下部水平设置管状进水口(52)，进水口外壁设置螺 纹，经螺纹连接进水阀(51)，相对进水口方向，箱体另一侧上部， 沿顶部向外矩形凸起，凸起处内侧沿顶部向下垂直设置连接前后两 壁，折弯处呈坡形，底部水平连接凸起处底部的隔板(85)，隔板将 箱体(1)上部一侧隔成矩形中水水箱(86)，中水水箱底部一侧向下 垂直设置管状出水口(21)，隔板(85)上部，沿前后两壁，水平设 置高度小于悬浮填料直径的矩形溢流口(84)，箱体内部，由顶部至 锥型底与箱体壁连接处上部，垂直设置连接前后两壁的平行隔板(77、 91)，将箱体隔成上流式好氧消化部位(74)、下流式好氧消化部位 (81)、上流式好氧过滤部位(87)三个矩形体，矩形体底部呈锥型 (48、44、36)，隔板(77)上部沿前后两壁，水平设置高度小于悬 浮填料直径的矩形溢流口(78)，溢流口与中水水箱隔板(85)上部 设置的溢流口(84)处在同一水平位置，隔板(91)下部，锥型底与箱 体壁连接处上部，沿前后两壁，水平设置高度小于悬浮填料直径的矩 形水口(90)，箱体底部，箱角处设置圆柱型或矩形支腿(31、49、 67)。
2.根据权利要求1所述的复合型污水生物处理器，其特征在于： 生物箱体(1)前壁锥型底部(48、44、36)，分别水平设置管状排污 口(66、92、89)，排污口外壁设置螺纹，经螺纹分别水平连接排污 阀(65、106、103)，排污阀经螺纹分别水平连接管头(64、107、104) 一端，管头另一端经螺纹分别水平连接排污管(47)管壁一侧设置的 管座(63、108、105)，排污管(47)排污口一端经螺纹水平连接排 污阀(50)。
3.根据权利要求1所述的复合型污水生物处理器，其特征在于： 生物箱体(1)一侧，中水水箱(86)以下位置设置风机(28)，风机 送气口经螺纹连接弯形气管(27)一端，弯形气管另一端水平设置在 生物箱体外上部后壁一侧，相对后壁，管壁水平设置管座(94、97、 100)，管座经螺纹分别连接管头(95、98、101)一端，管头另一端 经螺纹分别连接气阀(96、99、102)，气阀经螺纹分别水平连接气管 (76、79、82)一端，气管另一端经箱体后壁上部，溢流口(78)以 上位置，设置的与气管直径相同的圆孔(76、79、82)，设置在箱体 被隔板(77、91)隔成的三个矩形体上部中心位置，气管一端经螺纹 分别连接弯头(109、110、111)，弯头经螺纹分别垂直连接气管(75、 80、83)一端，气管另一端经螺纹分别连接弧型暴气头(94、93、88)， 暴气头布满圆孔或者微孔，暴气头设置在箱体下部，锥型底(48、44、 36)与箱体壁连接处以上位置。
4.根据权利要求1所述的复合型污水生物处理器，其特征在于： 生物箱体(1)内，暴气头(94、93、88)以上，隔板溢流口(78、 84)以下位置，填充悬浮填料(74、81、87)，悬浮填料呈球型或圆 柱型，直径大于隔板溢流口(78、84)高度。
5.根据权利要求1所述的复合型污水生物处理器，其特征在于： 中水水箱底部一侧设置的管状出水口(21)，经内壁螺纹垂直连接水 管(24)一端，水管另一端经螺纹连接水泵进水口(25)，水泵出水 口(26)经螺纹水平连接弯形水管(35)一端，弯形水管水平部位管 壁上部垂直设置管座(37)，管座经螺纹连接压力表(38)，弯形水管 另一端经螺纹垂直连接三通(19)，三通经螺纹分别水平连接管头(18、 20)的一端，管头(18、20)另一端经螺纹分别水平连接水阀(17、 22)一端，水阀(17)另一端经螺纹水平连接悬浮式过滤器(9)管 状进水口(16)，水阀(22)另一端经螺纹水平连接悬浮式过滤器(15) 管状进水口(23)。
6.根据权利要求1所述的复合型污水生物处理器，其特征在于： 并列的悬浮式过滤器(9、15)壳体呈圆柱型，壳体下部一侧设置管 状进水口(16、23)，管状进水口外壁设置螺纹，经螺纹分别连接水 阀(17、22)，壳体底部呈锥型，锥型底部分别设置管状排污口(43、 29)，排污口内壁设置螺纹，经螺纹分别垂直连接排污管头(42、30) 一端，排污管另一端经螺纹分别垂直连接排污阀(41、32)，排污阀 经螺纹分别垂直连接排污管头(40、33)一端，排污管头另一端经螺 纹分别垂直连接水平设置的排污管(47)管壁上部并列垂直设置的管 座(39、34)，壳体内，进水口(16、23)以上位置，沿壳体内壁向 下设置锥型分离板(73)，分离板底部呈管状体，管状体管壁、管底 布满直径小于悬浮滤料直径的圆孔(72)，锥型板(73)与壳体内壁 连接处以上部位，壳体内填充球型或圆柱型悬浮滤料(71)，滤料直 径大于锥型板底管壁、管底圆孔(72)直径，壳体顶部中心位置设置 直径与滤芯(70)外壁直径相等的圆孔，圆孔处设置T型杯体滤芯 (70)，滤芯杯体布满微孔，顶部设置外弯边(68)，外弯边底部，壳 体顶部设置内壁直径与滤芯外壁直径相等，外壁直径与外弯边(68) 直径相等的O型密封垫(69)，围绕外弯边壳体顶部设置直径与外弯 边直径相等的管状体(8、14)，管状体内壁设置螺纹，经螺纹连接T 型管状体出水丝头(7、13)，出水丝头下部外壁直径与管状体(8、 14)内壁直径相等，外壁设置螺纹，经螺纹连接管状体内壁，底部设 置在滤芯外弯边(68)顶部，出水丝头上部外壁直径与管状体外壁直 径相等，内壁设置螺纹，出水丝头(13)上部经螺纹垂直连接弯形水 管(12)一端，出水丝头(7)上部经螺纹连接管头(6)一端，管头 另一端经螺纹垂直连接弯形水管水平部位管壁下部垂直设置的管座 (5)，弯形水管(12)另一端经螺纹水平连接水阀(4)，水阀经螺纹 水平连接弯形管(60)一端，弯形管另一端经螺纹垂直连接超滤器(58) 管状进水口(59)内壁。
7.根据权利要求1所述的复合型污水生物处理器，其特征在于： 超滤器(58)呈圆柱型，顶部中心位置设置管状进水口(59)，进水 口内壁设置螺纹，经螺纹垂直连接弯形管(60)，底部中心位置设置 管状排污口(55)，排污口内壁设置螺纹，经螺纹垂直连接排污管头 (54)一端，排污管头另一端经螺纹垂直连接排污阀(53)，排污阀 经螺纹垂直连接排污管头(46)一端，排污管另一端经螺纹垂直连接 水平设置的排污管(47)管壁上部垂直设置的管座(45)，超滤器壳 体下部，体壁一侧设置管状出水口(56)，出水口内壁设置螺纹，经 螺纹水平连接弯形水管一端。
8.根据权利要求1所述的复合型污水生物处理器，其特征在于： 弯形水管(57)另一端水平部位与净水水箱(2)管状进水口(3)处 在同一水平位置，水平部位管壁上部垂直设置管座(61)，管座内壁 设置螺纹，经螺纹垂直连接圆柱型或矩形臭氧发生器(62)排气管， 弯形水管另一端经螺纹水平连接净水水箱进水口。
9.根据权利要求1所述的复合型污水生物处理器，其特征在于： 净水水箱(2)呈矩形，与生物箱体(1)等宽，设置在箱体(1)顶 部中间位置，净水水箱前壁上部一侧设置管状进水口(3)，进水口内 壁设置螺纹，经螺纹水平连接弯形水管(57)一端，水箱箱体一侧设 置管状出水口(10)，出水口外壁设置螺纹，经螺纹连接水阀(10)， 水阀接用户。
说明书
复合型污水生物处理器
本实用新型涉及一种用于污水处理的装置，尤其是一种用于污水 处理的复合型污水生物处理器。
目前，污水处理用的设备往往都是单一功能的，如单一功能的各 种生物处理器，以及各种单一功能的机械过滤器，由于功能是单一的， 所以都不同程度的存在着处理效果差的问题，如：一些单独的生物处 理器，出水水质往往不能达到复用标准，且容易出现堵塞的问题，一 些单独的机械过滤器往往又不能达到处理要求，为取得较好的处理效 果，就需要将几种设备合并起来使用，几种设备合并起来使用往往存 在着站用空间大、操作复杂、故障率高等缺点。
本实用新型的目的，是提供一种集多级生物处理与多级机械处理 于一体、占用空间小、出水水质好、故障率低的复合型污水生物处理 器。
为实现上述目的，本实用新型复合型污水生物处理器，由生物箱 体、进水口、进水阀、排污口、排污阀、排污管、中水水箱、风机、 气管、气阀、暴气头、悬浮填料、水泵、水管、水阀、压力表、悬浮 式过滤器、超滤器、臭氧发生器、净水水箱、出水口组成。生物箱体 呈矩形，生物箱体一侧下部水平设置管状进水口，进水口外壁设置螺 纹，经螺纹连接进水阀，相对进水口方向，箱体另一侧上部，沿顶部 向外矩形凸起，凸起处内侧沿顶部向下垂直设置连接前后两壁，折弯 处呈坡形，底部水平连接凸起处底部的隔板，隔板将箱体上部一侧隔 成矩形中水水箱，中水水箱底部一侧向下垂直设置管状出水口，隔板 上部，沿前后两壁，水平设置高度小于悬浮填料直径的矩形溢流口， 箱体内部，由顶部至锥型底与箱体壁连接处，垂直设置连接前后两壁 的平行隔板，将箱体隔成上流式好氧消化部位、下流式好氧消化部位、 上流式好氧过滤部位三个矩形体，矩形体底部呈锥型，隔板上部沿前 后两壁，水平设置高度小于悬浮填料直径的矩形溢流口，溢流口与中 水水箱隔板上部设置的溢流口处在同一水平位置，隔板下部，锥型底 与箱体壁连接处上部，沿前后两壁，水平设置高度小于悬浮填料直径 的矩形水口，箱体底部，箱角处设置圆柱型或矩形支腿。
此生物箱体前壁锥型底部，分别水平设置管状排污口，排污口外 壁设置螺纹，经螺纹分别水平连接排污阀，排污阀经螺纹分别水平连 接管头一端，管头另一端经螺纹分别水平连接排污管管壁一侧设置的 管座，排污管排污口一端经螺纹水平连接排污阀。
此生物箱体一侧，中水水箱以下位置设置风机，风机送气口经螺 纹连接弯形气管一端，弯形气管另一端水平设置在箱体外上部后壁一 侧，相对后壁，管壁水平设置管座，管座经螺纹分别连接管头一端， 管头另一端经螺纹分别连接气阀，气阀经螺纹分别水平连接气管一 端，气管另一端经箱体后壁上部，溢流口以上位置，设置的与气管直 径相同的圆孔，设置在箱体被隔板隔成的三个矩形体上部中心位置， 气管经螺纹分别连接弯头，弯头经螺纹分别垂直连接气管一端，气管 另一端经螺纹分别连接弧型暴气头，暴气头布满圆孔或者微孔，暴气 头设置在箱体下部，锥型底与箱体壁连接处以上位置。
此生物箱体内，暴气头以上，隔板溢流口以下位置，填充悬浮填 料，悬浮填料呈球型或圆柱型，直径大于隔板溢流口高度。
此中水水箱底部一侧垂直设置的管状出水口，经内壁螺纹垂直连 接水管一端，水管另一端经螺纹连接水泵进水口，水泵出水口经螺纹 水平连接弯形水管一端，弯形水管水平部位管壁上部垂直设置管座， 管座经螺纹连接压力表，弯形水管另一端经螺纹垂直连接三通，三通 经螺纹分别水平连接管头的一端，管头另一端经螺纹分别水平连接水 阀一端，左侧水阀另一端经螺纹水平连接左侧悬浮式过滤器管状进水 口，右侧水阀另一端经螺纹水平连接右侧悬浮式过滤器管状进水口。
此并列的悬浮式过滤器壳体呈圆柱型，壳体下部一侧设置管状进 水口，管状进水口外壁设置螺纹，经螺纹分别连接水阀，壳体底部呈 锥型，锥型底部分别设置管状排污口，排污口内壁设置螺纹，经螺纹 分别垂直连接排污管头一端，排污管头另一端经螺纹分别垂直连接排 污阀，排污阀经螺纹分别垂直连接排污管头一端，下部排污管头另一 端经螺纹分别垂直连接水平设置的排污管管壁上部并列垂直设置的 管座，壳体内，进水口以上位置，沿壳体内壁向下设置锥型分离板， 分离板底部呈管状体，管状体管壁、管底布满直径小于悬浮滤料直径 的圆孔，锥型板与壳体内壁连接处以上部位，壳体内填充球型或圆柱 型悬浮滤料，滤料直径大于锥型板底管壁、管底圆孔直径，壳体顶部 中心位置设置直径与滤芯外壁直径相等的圆孔，圆孔处设置T型杯体 滤芯，滤芯杯体布满微孔，顶部设置外弯边，外弯边底部，壳体顶部 设置内壁直径与滤芯外壁直径相等，外壁直径与外弯边直径相等的O 型密封垫，围绕外弯边壳体顶部设置直径与外弯边直径相等的管状 体，管状体内壁设置螺纹，经螺纹连接T型管状体出水丝头，出水丝 头下部外壁直径与管状体内壁直径相等，外壁设置螺纹，经螺纹连接 管状体内壁，底部设置在滤芯外弯边顶部，出水丝头上部外壁直径与 管状体外壁直径相等，内壁设置螺纹，右侧出水丝头上部经螺纹垂直 连接弯形水管一端，左侧出水丝头上部经螺纹连接管头一端，管头另 一端经螺纹垂直连接弯形水管水平部位管壁下部垂直设置的管座，弯 形水管另一端经螺纹水平连接水阀，水阀经螺纹水平连接弯形管一 端，弯形管另一端经螺纹垂直连接超滤器管状进水口内壁。
此超滤器呈圆柱型，顶部中心位置设置管状进水口，进水口内壁 设置螺纹，经螺纹垂直连接弯形管，底部中心位置设置管状排污口， 排污口内壁设置螺纹，经螺纹垂直连接排污管头一端，排污管头另一 端经螺纹垂直连接排污阀，排污阀经螺纹垂直连接排污管头一端，下 部排污管头另一端经螺纹垂直连接水平设置的排污管管壁上部垂直 设置的管座，超滤器壳体下部，体壁一侧设置管状出水口，出水口内 壁设置螺纹，经螺纹水平连接弯形水管一端。
此弯形水管另一端水平部位与净水水箱管状进水口处在同一水 平位置，水平部位管壁上部垂直设置管座，管座内壁设置螺纹，经螺 纹垂直连接圆柱型或矩形臭氧发生器排气管，弯形水管另一端经螺纹 水平连接净水水箱进水口。
此净水水箱呈矩形，与生物箱体等宽，设置在生物箱体顶部中间 位置，净水水箱前壁上部一侧设置管状进水口，进水口内壁设置螺纹， 经螺纹水平连接弯形水管一端，水箱箱体下部一侧设置管状出水口， 出水口外壁设置螺纹，经螺纹连接水阀，水阀接用户。
采有这样的结构后，打开生物水箱进水口水阀，污水进入生物水 箱上流式好氧消化部位，污水由下部向上部流动，部分比水重的污物 沉入锥底，部分污物随水流向上运动，污水进入的同时，打开该部位 气阀，空气经暴气头排出，排出的空气向上运动，向上运动的水流和 气流流经悬浮填料层时，污物被悬浮填料吸附，运动的气流搅动悬浮 填料，滚动的悬浮填料将空气碾成细小的气泡，空气中的氧气充分地 溶入水中，滚动的悬浮填料，增加了悬浮填料与污水中污物接触的体 表面积，滚动的悬浮填料使悬浮填料表面形成了薄而均匀的生物膜， 从而提高了该部位的好氧消化能力，生物膜脱落后，部分脱落的生物 膜回落锥底部位进行厌氧消化，部分脱落的生物膜随水流，经隔板上 部溢流口溢流入下流式好氧消化部位，污水流入的同时，打开该部位 气阀，空气经暴气头排出，排出的空气向上运动，向上运动的气流和 向下运动的水流在悬浮填料层交汇，污物被悬浮填料吸附，运动的气 流搅动悬浮填料，滚动的悬浮填料将空气碾成细小的气泡，空气中的 氧气充分地溶入水中，滚动的悬浮填料，增加了悬浮填料与污水中污 物接触的体表面积，滚动的悬浮填料使悬浮填料表面形成了薄而均匀 的生物膜，从而提高了该部位的好氧消化能力，生物膜脱落后，部分 脱落的生物膜随水流落入锥底部位进行厌氧消化，部分脱落的生物膜 随水流，经隔板底部水口流入上流式好氧过滤部位，污水流入的同时， 部分打开该部位气阀，空气经暴气头排出，向上运动的水流和气流流 经悬浮填料层时，由于部分打开气阀，气体流量小，所以悬浮填料不 会剧烈地搅动，只能轻微地蠕动，污水中的污物在好氧消化的同时不 断地被悬浮填料吸附，从而达到好氧过滤的目的，经过生物处理的污 水经隔板上部的溢流口溢流入中水水箱，中水经中水水箱底部一侧设 置的出水口，经水管，输入水泵进水口，经水泵输入弯形水管，经弯 形水管输入三通，经三通分别输入左右并列的管头，经管头分别输入 水阀，经水阀分别输入悬浮式过滤器管状进水口，经管状进水口输入 悬浮式过滤器下部，在锥型分离板的作用下，污水先向下运动，再经 锥型分离板底部的管状体向上运动，由于流速和方向的改变，所以污 水中部分比水重的污物向下运动，沉积在壳体锥型底，污水继续向上 运动，部分污物滞留在滤层底部和吸附在悬浮滤料表面，经过悬浮滤 料过滤的污水继续向上运动，经微孔滤芯过滤，清水分别经悬浮式过 滤器上部设置的出水丝头输入弯形水管，经弯形水管连接的水阀、经 水阀另一端连接的弯形水管，输入超滤器进水口，经超滤器进水口输 入超滤器，经超滤器过滤，净水经超滤器壳体下部一侧设置的出水口 输入弯形水管，经弯形水管，经弯形水管连接的臭氧发生器，臭氧在 水流负压的作用输入水中，溶入臭氧的净水，经净水水箱箱体上部设 置的管状进水口输入净水水箱，经水箱出水口设置的水阀，供用水。 运行中，当压力表的压力增高时，全部打开上流式生物过滤部位气阀， 并关闭上流式好氧消化部位气阀，打开后关闭下流式好氧消化部位气 阀，加大单位暴气量，促进好氧消化，进行剧烈搅动，克服污水生物 处理容易出现的堵塞问题;全部打开上流式生物过滤部位气阀的同 时，打开悬浮式过滤器底部设置的排污阀，沉积在壳体锥型底的污物 随水流排入排污管，同时，在负压的作用下，截留在微孔滤芯表面的 污物、滞留在滤层底部和吸附在悬浮滤料表面的部分污物被排出，关 闭悬浮式过滤器上部经弯形水管连接的水阀、左侧悬浮式过滤器排污 阀、右则悬浮式过滤器进水阀，中水经左侧悬浮式过滤器过滤，经弯 形水管输入右侧悬浮式过滤器微孔滤芯内，经微孔滤芯外壁输出，截 留在微孔滤芯外壁的污物、滞留在滤层底部和吸附在悬浮滤料表面的 污物被清水冲洗干净，打开左侧悬浮式过滤器排污阀、右则悬浮式过 滤器进水阀，关闭右侧悬浮式过滤器排污阀、左侧悬浮式过滤器进水 阀，中水经右侧悬浮式过滤器过滤，经弯形水管输入左侧悬浮式过滤 器微孔滤芯内，经微孔滤芯外壁输出，截留在微孔滤芯外壁的污物、 滞留在滤层底部和吸附在悬浮滤料表面的污物被清水冲洗干净，打开 悬浮式过滤器上部经弯形水管连接的水阀，关闭左侧悬浮式过滤器排 污阀，打开左侧悬浮式过滤器进水阀，打开超滤器底部连接的排污阀， 截留在超滤器内的污物在水流和负压的作用下，经排污管排出，关闭 排污阀，复合式污水生物处理器恢复正常工作状态;复合式污水生物 处理器工作一定时间后，打开上流式好氧消化部位锥型底部设置的排 污阀，关闭后打开下流式好氧消化部位锥型底部设置的排污阀，关闭 后打开上流式好氧过滤部位锥型底部设置的排污阀依次进行排污，由 于复合式污水生物处理器处在工作状态，水体处在流动状态，锥底部 位采用流动状态依次独立排污，所以污物排出的更快、更干净;综上 所述，采用复合式污水生物处理器处理污水，达到了集多级生物处理 与多级机械处理于一体、占用空间小、出水水质好、故障率低的目的。
