申请日2003.01.28
公开(公告)日2004.01.21
IPC分类号H02J7/00; H02J9/06; H02P1/40
摘要
一种污水处理系统进水闸门停电自动关闭控制电路，属于污水处理技术。它由三相开关、熔断器、开闸接触器和关闸接触器的常开触头组、热继电器组成的主回路及三相闸门电机的正反转控制回路构成。主回路上还连接着EPS应急电源。EPS由交流接触器及常开触头组、充电器、电池组、三相逆变模块组、EPS接触器及常开触头组、控制继电器、EPS接触器的常闭触头、交流接触器的常闭触头和控制继电器的常闭橱头组成。控制继电器的另外常闭触头还和三相闸门电机的关闸控制回路连接。闸门电机及其主回路和相应控制电路可有1～多个。它在停电时能自动关闭进水闸门，避免污水淹没设备导致损失和事故。可广泛应用于各种污水处理系统中。
権利要求書
1.一种污水处理系统进水闸门停电自动关闭控制电路，它由与三相市电 主回路连接的三相开关、分别连接在三相开关的三相上的熔断器、并联在熔 断器上的开闸接触器和关闸接触器的常开触头组、连接在上述接触器的常开 触头组和三相闸门电机的三相线之间的热继电器以及连接在熔断器后的两相 线上的三相闸门电机的正反转控制回路所构成，其特征在于所说的主回路的 三相开关和三相上的熔断器之间还连接着可在主回路断电时应急供电的EPS 应急电源及其控制回路。
2.按照权利要求1所述的污水处理系统进水闸门停电自动关闭控制电路， 其特征在于所说的EPS应急电源及其控制回路由连接在主回路的三相开关和 三个熔断器之间的交流接触器的常开触头组、连接在主回路的两相上的充电 器、并联在充电器的输出端上的电池组、并联在电池组上的三相逆变模块组、 连接在三相逆变模块组的三相输出端和三个熔断器之间的EPS接触器的常开 触头组、连接在主回路的两相间的控制继电器的线圈、连接在主回路的另两 相间的交流接触器的线圈和EPS接触器的常闭触头的串联电路、并联在逆变 模块上的EPS接触器的线圈和交流接触器的常闭触头和控制继电器的常闭橱 头的串联电路所组成，控制继电器的另外常闭触头还和三相闸门电机的关闸 控制回路连接。
3.按照权利要求2所述的污水处理系统进水闸门停电自动关闭控制电路， 其特征在于所说的三相闸门电机有1～多个，每个三相闸门电机都有一个主回 路及其控制回路，相应的控制继电器的另外常闭触头以及与其连接的三相闸 门电机的关闸控制回路也有同样多个。
4.按照权利要求1或2所述的污水处理系统进水闸门停电自动关闭控制 电路，其特征在于所说的EPS应急电源的三相逆变模块组的三相输出端中的 两端还并联着照明变压器及应急照明电路。
5.按照权利要求3所述的污水处理系统进水闸门停电自动关闭控制电路， 其特征在于所说的EPS应急电源的三相逆变模块组的三相输出端中的两端还 并联着照明变压器及应急照明电路。
说明书
污水处理系统进水闸门停电自动关闭控制电路
技术领域
本实用新型属于污水处理技术领域，更具体地说涉及污水处理系统进水 闸门备用供电与控制电路的改进。
背景技术
随着环境保护技术的发展，越来越多的污水处理系统投入使用。在正常 情况下，污水经进水闸门进入污水处理系统，处理后的中水再经管道供用户 使用或排放。但是，当市电停电时，已有的污水处理系统的进水闸门只能靠 手动方式关闭。若不及时关闭闸门，污水将淹没设备，造成重大损失，甚至 引发事故。为避免损失和事故，有的污水处理厂增加了液压储能设备。在停 电时使用液压储能设备关闭污水闸门。但是，这类设备价格较贵，而且可靠 性差。
本实用新型的目的，就在于克服上述缺点和不足，提供一种在市电停电 时也能自动及时关闭进水闸门，避免污水淹没设备导致的损失和事故;而且 可提供应急照明;价格较低，可靠性高的污水处理系统进水闸门停电自动关 闭控制电路。
发明内容

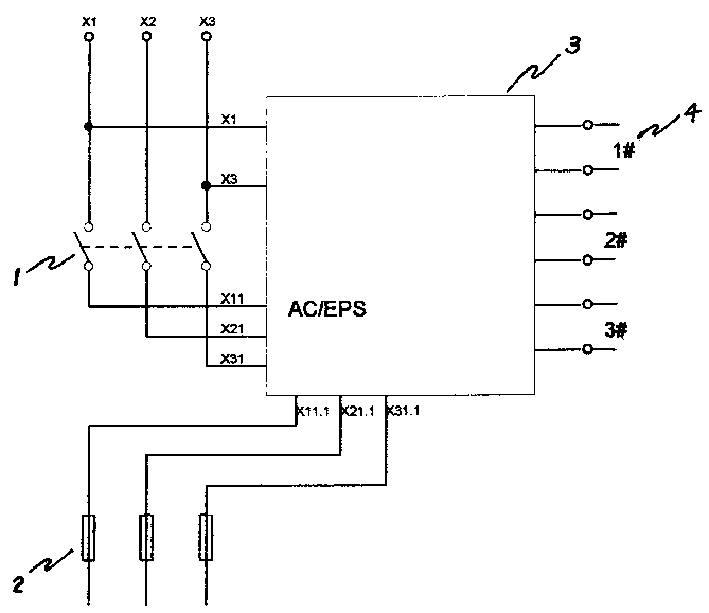

为了达到上述目的，本实用新型由与三相市电主回路连接的三相开关、 分别连接在三相开关的三相上的熔断器、串联在熔断器上的开闸接触器和关 闸接触器的常开触头组、连接在上述接触器的常开触头组和三相闸门电机的 三相线之间的热继电器以及连接在熔断器后的两相线上的三相闸门电机的正 反转控制回路所构成。主回路的三相开关和三相上的熔断器之间还连接着可 在主回路断电时应急供电的EPS应急电源及其控制回路。本实用新型实际上 是在常规的三相电机正反转主回路及控制回路上加装了EPS应急电源及其控 制回路。
EPS应急电源及其控制回路由连接在主回路的三相开关和三个熔断器之 间的交流接触器的常开触头组、连接在主回路的两相上的充电器、并联在充 电器的输出端上的电池组、并联在电池组上的三相逆变模块组、连接在三相 逆变模块组的三相输出端和三个熔断器之间的EPS接触器的常开触头组、连 接在主回路的两相间的控制继电器的线圈、连接在主回路另两相间的交流接 触器的线圈和EPS接触器的常闭触头的串联电路、并联在逆变模块上的EPS 接触器的线圈和交流接触器的常闭触头和控制继电器的常闭橱头的串联电路 组成。控制继电器的另外常闭触头还和三相闸门电机的关闸控制回路连接。
本实用新型是这样工作的：市电正常时，连接在主回路的两相间的控制 继电器的线圈得电，并联在逆变模块上的EPS接触器的线圈和交流接触器的 常闭触头和控制继电器的常闭触头的串联电路中的控制继电器的常闭触头断 开，将这一串联电路切断。于是，EPS接触器的线圈断电，其常闭触头闭合。 连接在主回路的另两相间的交流接触器的线圈得电，其常开触头组闭合，将 主回路直接与熔断器连接。与此同时，EPS接触器的常开触头组仍断开，将 EPS应急电源切除。此时EPS应急电源的充电器的输入端接入市电的两相， 给EPS应急电源的电池组充电。
市电停电时，控制继电器的线圈失电，连接在主回路的另两相间的交流 接触器的线圈失电。于是，并联在逆变模块上的交流接触器的常闭触头和控 制继电器的常闭触头恢复闭合，并联在逆变模块上的EPS接触器的线圈得电。 此时，交流接触器的常开触头组断开，将主回路与熔断器切断。与此同时， EPS接触器的常开触头组闭合，将EPS应急电源切接入工作。控制继电器的 另外常闭触头恢复闭合后，将三相闸门电机的关闸控制回路接通，最终由EPS 应急电源供电使三相闸门电机将闸门关闭。
三相闸门电机可有1～多个。每个三相闸门电机都有一个主回路及其控制 回路。相应的控制继电器的另外常闭触头以及与其连接的三相闸门电机的关 闸控制回路也有同样多个。有的污水处理系统规模较小，进水闸门只有一个， 其驱动电机也只有一个。有的污水处理系统规模较大，进水闸门可有一个甚 至多个，其驱动电机也有一个甚至多个。本电路可驱动1～多个三相闸门电机， 以适应不同的污水处理系统。
EPS应急电源的三相逆变模块组的三相输出端中的两端还并联着照明变 压器及应急照明电路。市电停电时，在给三相闸门电机供电将闸门关闭的同 时，它可提供220V的应急照明。
本实用新型提供了一种在市电停电时能自动及时关闭进水闸门，避免污 水淹没设备导致损失和事故;可提供应急照明;价格低，高可靠的污水处理 系统进水闸门停电自动关闭控制电路。它可广泛应用于各种污水处理系统中。
