申请日2003.01.28
公开(公告)日2004.08.18
IPC分类号C02F1/48; C02F1/38
摘要
一种电磁式污水处理装置。该装置由电磁线圈、水道、输送带、浓缩污水排出口、定子旋转磁场线圈组成，该装置利用污水中各种有害带电粒子及离子同磁场的相对运动，使这些粒子和离子向水道的两侧偏转，利用输送带或排出口将浓缩的污水集中送出，水管中央的清水从清水口送出。
権利要求書
1.一种电磁式污水处理装置，该装置由电磁线圈、水道、输送带、浓缩污水排出口、定子旋 转磁场线圈组成，其特征是：利用NS磁场在污水流动同方向上做高速的向上或向下运动， 使污水中的有害粒子和离子在高速运动磁场的作用下向水道的两侧运动，最后这些浓缩的污 水吸附于水道两侧的传输带上，传送带将浓缩污水带出，清水从水道中央流出。
2.根据权利要求1所述的电磁式污水处理装置，其特征是：利用水道外边的高速旋转磁场对 水道内污水中的有害粒子和离子产生旋转磁力作用，污水中有害粒子和离子因离心力的作用 向水道壁运动，集中带有大量有害粒子和离子的污水落入水道两侧的输送带，输送带将浓缩 污水带出，清水从水道中央流出。
说明书
电磁式污水处理装置
技术领域 本发明涉及一种污水装置，尤其是利用高速运动的磁场对污水进行处理的装 置。
背景技术 目前，公知的污水处理方法有：沉淀、过滤、气浮、中和、加药混凝、离子 交换、氧化分解和发酵方法等，这些污水处理方法其生产成本仍然偏高，并且占地面积也 较大。
发明内容 为了实现处理成本低占地面积小的污水处理方法及装置，本发明提供一种利 用高速运动的磁场对污水进行处理的装置，该装置利用污水中各种有害带电粒子及离子同 磁场的相对运动，使这些粒子和离子向水道的两侧偏转，利用输送带或排出口将浓缩的污 水集中送出，水管中央的清水从清水口送出。

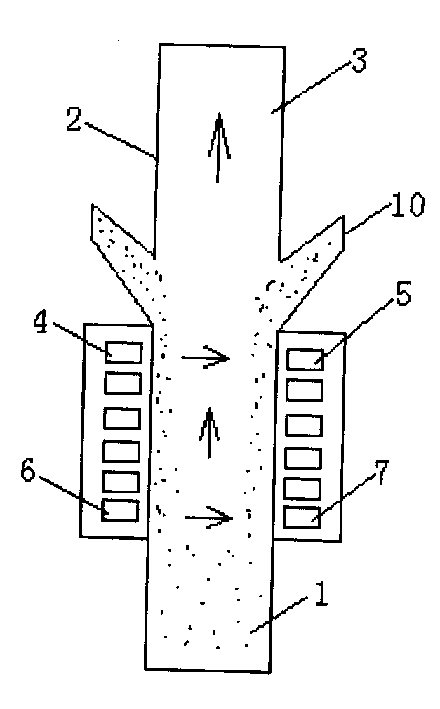

本发明所采用的技术方案是：该装置由电磁线圈、水道、输送带、浓缩污水排出口、 定子旋转磁场线圈组成，利用NS磁场在污水流动同方向上做高速的向上或向下运动，使 污水中的有害粒子和离子在高速运动磁场的作用下向水道的两侧运动，最后这些浓缩的污 水吸附于水道两侧的传输带上，传送带将浓缩污水带出，清水从水道中央流出;利用水道 外边的高速旋转磁场对水道内污水中的有害粒子和离子产生旋转磁力作用，污水中有害粒 子和离子因离心力的作用向水道壁运动，集中带有大量有害粒子和离子的污水落入水道两 侧的输送带，输送带将浓缩污水带出，清水从水道中央流出。由于磁场的运动速度可以做 的很高，磁力的作用会很大，污水处理的水道就不需要太长，该装置的体积可以做的很小， 此方法成本也较低。
本发明的有益效果是：利用高速运动磁场的磁力对污水中的有害粒子和离子进行分离， 使得污水处理装置的体积较小，成本较低。
