申请日2003.02.19
公开(公告)日2004.04.28
IPC分类号C02F3/30
摘要

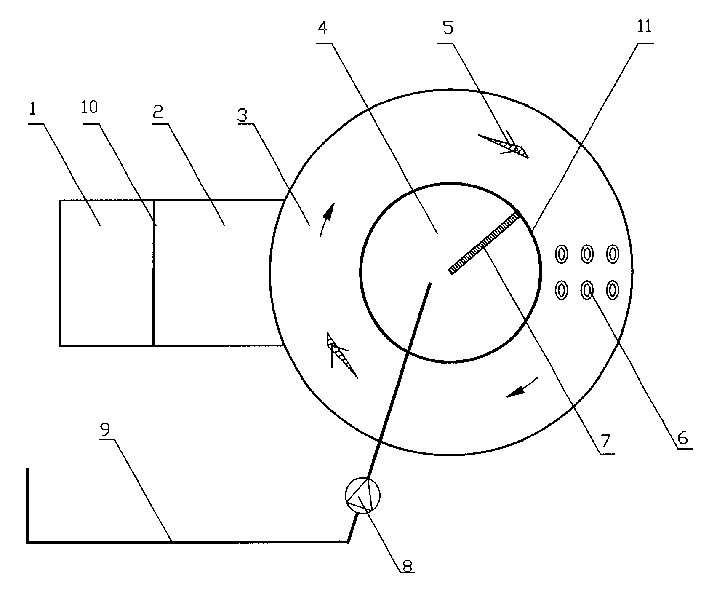

一种采用氧化沟厌氧-缺氧-好氧生物脱氮除磷工艺的污水处理装置，由厌氧池1、缺氧池2、氧化沟3、沉淀池4组成，沉淀池与氧化沟合起呈同心双层壁圆筒状的池体，氧化沟在外侧，沉淀池在内侧，缺氧池在氧化沟外，氧化沟的部分墙体与缺氧池共用，紧靠缺氧池外的是厌氧池，厌氧池的部分墙体与缺氧池共用;氧化沟内有水下推进器5、曝气微孔6;沉淀池有刮泥机7，从沉淀池到厌氧池有回流污泥管9及回流泵8。由于墙体的共用，减少了土建投资与占地，节省了池与池之间的空地;且共用墙体内外受力方向均衡，减少了墙体的厚度与施工难度;还节省了池与池之间的连接管。达到了投资省、占地少的效果。
権利要求書
1、一种采用A2/O氧化沟工艺的污水处理装置，由厌氧池(1)、 缺氧池(2)、氧化沟(3)、沉淀池(4)组成，其特征是：所述的沉 淀池(4)与氧化沟(3)合起呈同心双层壁圆筒状的池体，氧化沟 (3)在外侧，沉淀池(4)在内侧，氧化沟(3)与沉淀池(4)共用内 层墙体(11)，缺氧池在氧化沟(3)外，氧化沟(3)的部分墙体与 缺氧池(2)共用，紧靠缺氧池(2)外的是厌氧池(1)，厌氧池(1) 的部分墙体与缺氧池(2)共用。
2、根据权利要求1所述的采用A2/O氧化沟工艺的污水处理装 置，其特征是：所述的缺氧池(2)与厌氧池(1)合起呈一中间分 隔开的矩形池体，氧化沟(3)的部分墙体构成矩形池体的一 边，紧靠氧化沟(3)的为缺氧池(2)，厌氧池(1)与缺氧池(2)共 用分隔矩形的墙体(10)。
3、根据权利要求1所述的采用A2/O氧化沟工艺的污水处理装 置，其特征是：所述的氧化沟(3)内有水下推进器(5)、曝气微 孔(6);沉淀池(4)有刮泥机(7)，从沉淀池(4)到厌氧池(1)有回 流污泥管(9)及回流泵(8)。
说明书
一种采用A2/O氧化沟工艺的污水处理装置
所属技术领域
本实用新型涉及一种污水处理装置，尤其是涉及一种采用氧化 沟厌氧-缺氧-好氧生物脱氮除磷工艺(简称A2/O氧化沟工艺)的污水 处理装置。
背景技术
目前我国城市污水处理厂的主导性工艺为A2/O氧化沟工艺， A2/O是Anaerobic-Anoxic-Oxic的英文缩写，它是厌氧-缺氧-好氧生 物脱氮除磷工艺的简称。该工艺需要有厌氧池、缺氧池、氧化沟和 沉淀池，氧化沟是封闭的“无头无尾”的反应器，其特点是通过搅 拌增大微生物与污染物的接触。A2/O氧化沟工艺以其运行可靠性和 稳定性高、出水水质好而得到广泛应用。A2/O氧化沟工艺的流程为： 废水-格栅-厌氧-缺氧-氧化沟-沉淀池，其不足之处是由于各池单独 建，池与池之间占了部分用地;且由于没有共用的墙体，墙体需考 虑双向受力，并因此增加墙体的厚度;还有对方形池而言每25米墙 体需留伸缩缝，使造价增加。如中国专利公报公开的发明专利《一种 新型的城市污水处理工艺》(99112061.2)，其让污水通过格栅和沉砂 池，在氧化沟中进行生物氧化，然后进入沉砂池进行沉淀，最后进入 接触池，并向其中加入消毒剂，在氧化沟氧化之前还要经强化初沉池 处理。将二沉池中沉下的污泥回流到氧化沟中;剩余污泥回流到强化 初沉池。
实用新型内容
本实用新型的目的，就在于提供一种采用A2/O氧化沟工艺、 占地面积小、投资省的污水处理装置。
为实现上述目的，本实用新型的污水处理装置包括厌氧池、缺 氧池、氧化沟和沉淀池，其特征是：沉淀池与氧化沟合起呈同心双 层壁圆筒状的池体，氧化沟在外侧，沉淀池在内侧，氧化沟外为缺 氧池，氧化沟的部分墙体与缺氧池共用，紧靠缺氧池外的是厌氧池， 厌氧池的部分墙体与缺氧池共用。
本实用新型的有益效果是：由于墙体的共用，减少了土建投资与 占地，节省了池与池之间的空地;且由于是共用墙体，墙体内外受 力方向均衡，减少了墙体的厚度与施工难度;并且节省了池与池之 间的连接管。
