申请日2003.01.24
公开(公告)日2004.01.14
IPC分类号C02F3/28
摘要
一种膨胀颗粒污泥床有机废水厌氧反应器，罐体底部安装进水管，且伸入罐体内，进水管上均匀设有出水孔;罐体上部设有出水管、集气管，并装有高效三相分离器，高效三相分离器分别与出水管和集气管连通;高效三相分离器下部安装多层导流装置;多层导流装置与进水管间设有颗粒污泥层。具有以下优点：1.采用性状良好的颗粒污泥，设计合理的布水系统，加强了污泥和废水之间的传质过程，提高了反应器的处理力，容积负荷达25-30kgCOD/m3d;2.高效三相分离器和多层导流装置实现了固、液、气三相的高效分离，厌氧污泥浓度高，保证了反应器处理高浓度有机废水的高效可靠性;3.结构简单，动力消耗小，维护费用低。
権利要求書

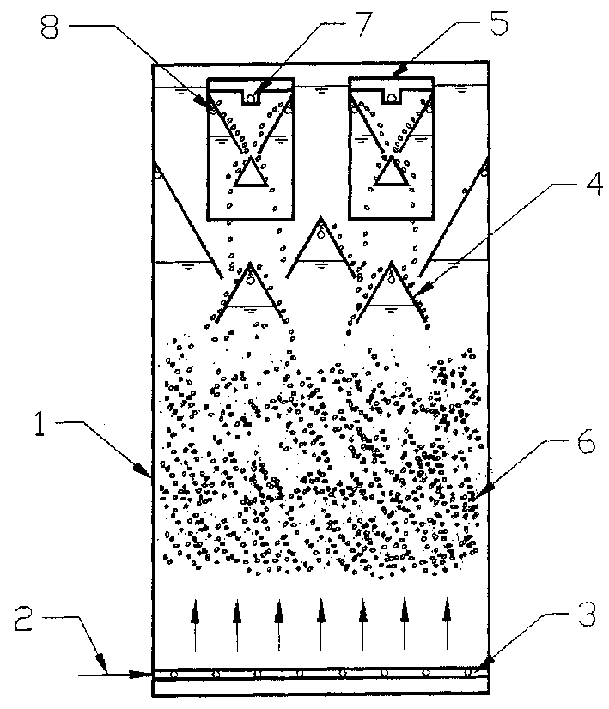

1、一种膨胀颗粒污泥床有机废水厌氧反应器，其特征在于：它 由罐体、多层导流装置、颗粒污泥层和高效三相分离器组成，罐体底 部安装进水管，且伸入罐体内，进水管上均匀设有出水孔;罐体上部 设有出水管、集气管，并装有高效三相分离器，高效三相分离器底部 与罐体相通;高效三相分离器下部安装多层导流装置;多层导流装置 与进水管间设有颗粒污泥层;所说的高效三相分离器由固液分离室、 集气室和导流室组成，固液分离室为倒置锥台形状，其侧壁为污泥回 流板，上部与出水管连通，集气室设有高压除渣喷头，集气室与集气 管连通，导流室位于固定分离室下部。
2、根据权利要求1所述的一种膨胀颗粒污泥床有机废水厌氧反 应器，其特征在于：所说的多层导流装置由多层导流板组成，单个导 流板为锥形。
3、根据权利要求1所述的一种膨胀颗粒污泥床有机废水厌氧反 应器，其特征在于：所说的导流室为锥形。
说明书
膨胀颗粒污泥床有机废水厌氧反应器
所属领域
本实用新型属于一种污水处理设备，特别涉及一种利用高效三相 分离器和性状良好的颗粒污泥处理高浓度有机废水的膨胀颗粒污泥 床有机废水厌氧反应器。
背景技术
食品与发酵工业(如酒精、淀粉、啤酒、味精、制糖、豆制品等)、 制浆造纸工业、油脂肉联工业、甲醇工业等所排废水大多属于高浓度 有机废水。此类废水特点是有机物含量高，可生物降解成分多，废水 中含各种微生物，废水易腐败发臭。采用常规的生化处理往往需要稀 释多倍后才能进行，基建投资高，占地面积大，运行成本高。而常用 的升流式厌氧污泥床和厌氧复合床由于其容积负荷较低，且仅基于沉 淀理论设计的三相分离器分离效果不佳，在进水浓度大时常常采用出 水稀释，反应器内易酸化，急需改进。
技术内容
本实用新型的目的是提供一种膨胀颗粒污泥床有机废水厌氧反 应器，它克服了上述缺陷，在适当温度下，压氧颗粒污泥将高浓度有 机废水中的大部分有机污染物或去除或改变其结构形式，提高其可生 化性，并产生可作为能源的沼气，简化污水处理程序、提高处理效率、 降低处理成本及处理费用。
本实用新型的技术方案是：一种膨胀颗粒污泥床有机废水厌氧反 应器，其特征在于：它由罐体、多层导流装置、颗粒污泥层和高效三 相分离器组成，罐体底部安装进水管，且伸入罐体内，进水管上均匀 设有出水孔;罐体上部设有出水管、集气管，并装有高效三相分离器， 高效三相分离器底部与罐体相通;高效三相分离器下部安装多层导流 装置;多层导流装置与进水管间设有颗粒污泥层;所说的高效三相分 离器由固液分离室、集气室和导流室组成，固液分离室为倒置锥台形 状，其侧壁为污泥回流板，上部与出水管连通，集气室设有高压除渣 喷头，集气室与集气管连通，导流室位于固定分离室下部。
所说的多层导流装置由多层导流板组成，单个导流板为锥形。
所说的导流室为锥形。
本实用新型具有以下优点：1、采用性状良好的颗粒污泥，设计 合理的布水系统，依靠上升水流和产气作用使污泥层膨胀并呈现流化 状态，形成较高的污泥层，加强了污泥和废水之间的传质过程，反应 充分，大大提高了反应器的处理力，从而使容积负荷高达 25-30kgCOD/m3d;2、高效三相分离器和多层导流装置采用三传理论 和沉淀理论进行设计和制造，实现了固、液、气三相的高效分离效果 好，厌氧污泥浓度高，从根本上保证了反应器处理高浓度有机废水的 高效可靠性3、反应器结构简单，动力消耗小，维护费用低;4、特 别适用于高浓度有机废水处理。
