申请日2003.01.29
公开(公告)日2004.12.29
IPC分类号C02F3/28; C02F11/04
摘要
本发明公开了一种改造下水道厌氧处理生活污水、有机垃圾、回收沼气的方法，采取将从沉渣池、化粪池排出的污水先经调节池限量排入发酵池，过量的雨水经调节池分流流往下水道总管;流入发酵池的污水与从料口投入的垃圾经水解发酵转化为酸液，流入pH调节槽后进入产甲烷池;甲烷气从顶部流入总管，澄清后排出水封外;从发酵池、产甲烷池、总管产出的沼气分别通入出口水封，排入沼气柜，再经石灰水喷射排入贮气柜。完成上述改造后，下水道就真正成为具有高效厌氧处理生活污水、生活垃圾的治污系统工程：是一个投资少，见效快，切实可行的、就地改造城市下水道厌氧处理生活污水生活有机物易腐垃圾，达到一次处理治理两种污染，并产生沼气的新技术改造方案。
権利要求書
1、一种改造下水道厌氧处理生活污水有机垃圾回收沼气的方法，其特征是：
①从沉渣池(2)、化粪池(3)排出的污水先经调节池(4)限量排入发酵 池(5)，过量的雨水经调节池(4)分流流往下水道总管(8);流入发酵池的污 水与从料口投入的垃圾经水解发酵转化为酸液，穿过底部过滤网(19)后沿液 管上升流入PH调节槽后进入产甲烷池(7)，产出甲烷气后从顶部流入总管(8)， 澄清后排出水封(22)外;
②从发酵池(5)、产甲烷池(7)、总管(8)产出的沼气分别通入出口水封 (11)，然后排入沼气柜(12)，再经石灰水喷射混合器(36)吸收CO2、H2S后 排入甲烷贮气柜(39)。
2、根据权利要求1所述的改造下水道厌氧处理生活污水有机垃圾回收沼气 的方法，其特征是：所述的发酵池(5)顶部设有污水进口管(14)、垃圾投料 口(15)、沼气排出口(17)，池中部竖立数条环状压缩沼气升气循环管(18)， 底部设有过滤网(19)和酸液出口槽(6)，发酵池可设多个。
3、根据权利要求1所述的改造下水道厌氧处理生活污水有机垃圾回收沼气 的方法，其特征是：所述的调节池(4)进水管(32)在池内向下弯90°，限量 排液管口朝池底然后向上弯90°水平流出，分液管(35)口朝上，管向下弯90° 水平流出，中间盖板下设抽渣管(33)插入水面下。
4、根据权利要求1所述的改造下水道厌氧处理生活污水有机垃圾回收沼气 的方法，其特征是：水封在总管出口(20)外，隔板(21)从出口密封的顶部 垂直插入水面下，平总管口底部，出口水封底部是沉渣池(41)，在沉渣池和隔 板外是高于总管中心的水封(22)。
说明书
改造下水道厌氧处理生活污水、有机垃圾回收沼气的方法
技术领域：
本发明涉及一种下水管道系统的排污处理方法，尤其是一种厌氧处理生活 污水、有机垃圾、回收沼气的方法。
背景技术：
城市生活污水和生活垃圾，给环境带来越来越严重的污染，已成为全球污 染范围最广、污染量最大的世界污染公害。为了治理污染人们研究出许多方法， 如处理污水的物理方法、化学方法、物理化学方法、生物处理方法等。处理生 活垃圾的填埋法、焚烧法、堆肥法，资源化综合方法等等。这些方法可以使已 形成的污染物质减少，但是建设水处理厂、生活垃圾处理厂需要时间和大量的 资金投入，难以立竿见影收到成效。因此，要求环境污染治理的技术要有新的 进展和突破，使环境污染治理技术变得更简单易行，经济实用，以加快治污进 度。目前国内外尚未见到有关改造利用城市下水道厌氧处理生活污水、生活垃 圾污染的任何报导。
发明内容：
本申请的目的是为了治理城市生活污水和生活垃圾的污染，提供一个投资 少，见效快，切实可行的、就地改造城市下水道厌氧处理生活污水生活有机物 易腐垃圾，达到一次处理治理两种污染，并产生沼气的新工艺的技术改造方案。 以便推广应用，使城市生活污水和生活垃圾两大污染危害得到基本治理，以发 挥出其显著的社会效益和经济效益。
城市下水道埋在地面下，形成了一个基本缺氧的生态环境，适合了兼性微 生物和厌氧微生物的生长繁殖条件，发生了污水有机物质的厌氧消化反应，产 生了臭气和臭水污染。由于下水道还没有完全隔绝空气，以及排入下水道的污 水水量、温度、PH值、所含物质成份等因素变化波动很大，限制了微生物种群 量的繁殖增长，阻碍了有机物质厌氧消化降解的彻底进行。
本申请是利用现有的每个独立的城市下水道系统，作为一个厌氧处理有机 物污染物的污水管道和处理容器，依据厌氧生物处理有机污染物所必须满足的 条件，现有下水道系统存在的影响厌氧处理有机物质彻底消化降解的各种因素， 进行相应必要的改造，增加能够同时处理生活污水和生活有机物垃圾的发酵反 应设施，原则上对原下水道系统不造成很大的破坏，并保持原来的排水功能的 同时，达到厌氧处理生活污水、生活垃圾、治理了污染，回收到沼气的目的。

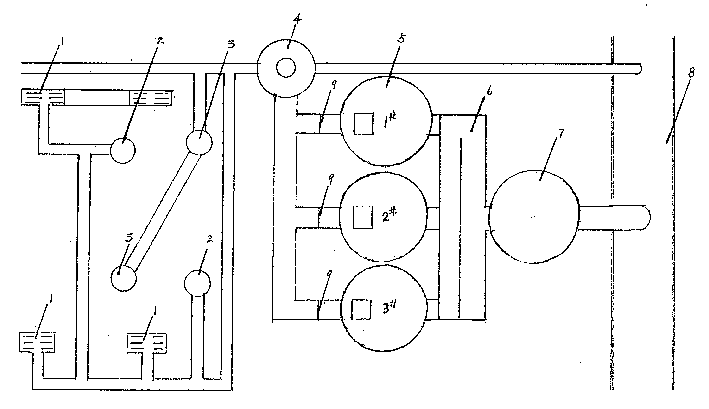

本发明所采取的技术方案是：①从沉渣池2、化粪池3排出的污水先经调节 池4限量排入发酵池5，过量的雨水经调节池4分流流往下水道总管8;流入发 酵池的污水与从料口投入的垃圾经水解发酵转化为酸液穿过底部过滤网19后沿 液管上升流入PH调节槽6后进入产甲烷池7，产出甲烷气后从顶部流入总管8， 澄清后排出水封22外;②从发酵池5、产甲烷池7、总管8产出的沼气分别通 入出口水封11，然后排入沼气柜12，再经石灰水喷射混合器36吸收CO2、H2S后排入甲烷贮气柜39。沉渣池2、化粪池3、盖板24加中心抽渣管25。
发酵池5顶部设有污水进口管14、垃圾投料口15、沼气排出口17，池中竖 立数条环状压缩沼气升气循环管18，底部设有过滤网19和酸液出口槽6，发酵 池可设多个。调节池4进水管32在池内向下弯90°，限量排液管口朝池底然后 向上弯90°水平流出，分流管35口朝上，管向下弯90°水平流出，中间盖板 下设抽渣管33插入水面下。水封在总管出口20外，隔气板21从口密封的顶部 垂直插入水面下、平总管口底部，出口水封底部是沉渣池41，在沉渣池和隔板 外是高于总管中心的水封22。
完成以上下水道项目的改造后，下水道就真正成为具有高效厌氧处理生活 污水、生活垃圾的治污系统工程：
①已成为完全缺氧的厌氧微生物生长繁殖的良好生态环境。
②建立起沉淀池、化粪池、调节池为主的缓冲及初级污水有机质的水解区， 使外来引起的水量、温度、PH值、有毒物质、有机质浓度等因素波动冲击得到 缓解，保护了重点发酵消化降解产气区平稳的进行。
③建立起以调节池为主的抗洪防涝体系，确保雨季厌氧处理治污正常运行。
④建立起重点的发酵池、产甲烷池，厌氧高效处理区段。分别采用了塑料 过滤网固定菌膜和菌膜过滤、压缩沼气升气管循环搅拌和发酵酸化与产甲烷分 开等高效的厌氧处理方法。
⑤通过沼气进口水封把庞大的处理系统分成各自独立的气室，有利于安全， 有利于防漏，有利于对各容器反应产气的了解。
⑥通过下水道总管水封，增加总管庞大的水容量，为最后一道净化澄清提 高出水质量提供了可靠的保证，克服了一般厌氧污水处理厂普遍存在的厌氧处 理停留时间短、出水悬浮胶体有机物高而引起的COD超标。
