申请日2003.01.29
公开(公告)日2004.02.11
IPC分类号A61H33/00; A47K3/00
摘要
一种按摩浴缸污水自动排放装置，属于按摩浴缸技术领域。本实用新型要解决的技术问题是按摩浴缸排完缸内存水后，各水管管道内会自动排清积水、污水，保证每次浸浴都能获得洁净的水质。为此，将分水座设在缸体下部且低于各循环水管，在该分水座内腔下部设有电磁阀，此外，在进水管或出水管的最低位置设有电磁阀，整个排污过程由电控器与电磁阀、水泵、水位上、下限检测点电气连接并自动控制。这样就能将缸下管道、设备所积存的污水排清，杜绝了对浴缸内净水的污染，保证了使用者的身体健康。本实用新型适用于各类按摩浴缸、带按摩浴缸的蒸汽房及与此相关的各种卫浴设备上。
権利要求書
1、一种按摩浴缸污水自动排放装置，包括缸体(1)及设置在缸体外 侧部和下部的电动水泵(10)、进水口(4)、进水管(8)、出水管 (9)、循环水管(17)、电控器(7)、分水座(3)，水泵(10)通过 进水管(8)与进水口(4)连通，水泵(10)通过出水管(9)与分水座 (3)内腔连通，分水座(3)通过若干条循环水管(17)分别与缸身四周 的各个喷嘴(14)连通，所述各个喷嘴(14)及水泵(10)内腔通过气管 (13)分别与五孔气座(2)、空气调节开关(12)、气压按钮(5)连 通，其特征在于：所述分水座(3)设在缸体(1)下部且低于各循环水管 (17)，在该分水座(3)内腔下部设有电磁阀(18);在进水管(8) 和/或出水管(9)的最低位置设有电磁阀(6);所述电控器(7)通过电 线(11)与电磁阀(6、18)、电动水泵(10)、水位上限检测点(15)、 去水器及水位下限检测点(16)作电气控制连接。
说明书
按摩浴缸污水自动排放装置
技术领域
本实用新型涉及按摩浴缸技术领域，特别是一种按摩浴缸污水自动排 放装置。
背景技术
目前，家庭用的按摩浴缸进出水管路及设备基本上都设置在缸体外侧 部和下部，它包括电动泵、水泵进水管、水泵出水管、分水座、循环水 管、气管、五孔气座、空气调节开关、水位上限检测点、去水器及水位下 限检测点、电控器、气压按钮。分水座装在缸底上侧部，通过多条循环水 管分别与缸身四周的各个喷嘴连通，这样，会有部分循环水管的最低点低 于分水座。所设五孔气座、空气调节开关、气压按钮通过气孔分别与各喷 嘴及水泵内腔连通，使各水管给、排水顺畅。电动水泵通过进水管与进水 口连通，通过出水管与分水座内腔连通。整个工作过程可以通过人工调节 控制，也可以通过电脑自动控制。但这两大类按摩浴缸都存在着这样的不 足之处：第一、按摩浴缸使用完毕，去水器排放完缸内的存水后，部分循 环水管内及分水座内的积水、污水无法清除;第二、电动水泵的进、出水 管内的残留污水无法清除。因而造成下次使用时会污染新注入的净水。
发明内容
本实用新型要解决的技术问题是：按摩浴缸排放完缸内存水后， (1)循环水管内及分水座内会自动排清积水、污水;(2)电动水泵进、 出水管内的积水、污水会自动排清;从而每次浸浴时都能获得洁净的水 质。

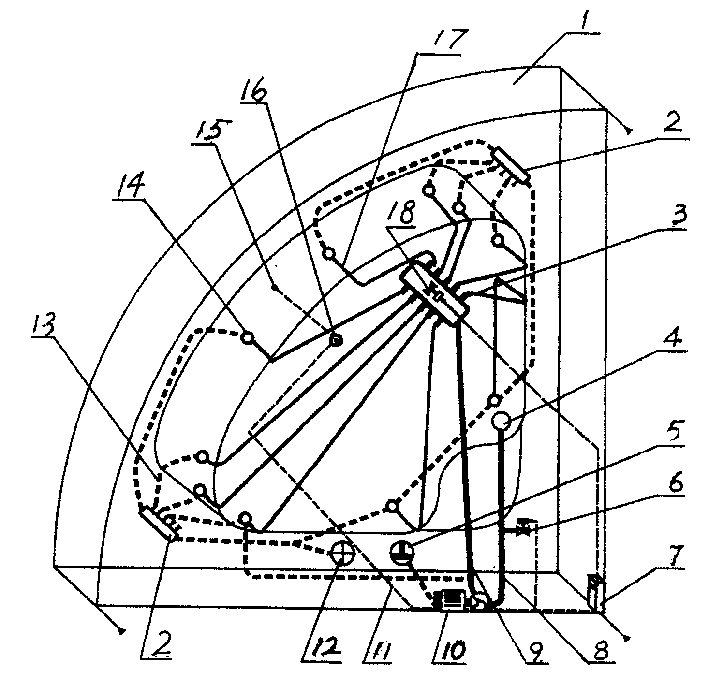

本实用新型所提出的技术解决方案是这样的：一种按摩浴缸污水自动 排放装置，包括缸体1及设置在缸体外侧部和下部的电动水泵10、进水口 4、进水管8、出水管9、循环水管17、电控器7、分水座3，水泵10通过进 水管8与进水口4连通，水泵10通过出水管9与分水座3内腔连通，分水座3 通过若干条循环水管17分别与缸身四周的各个喷嘴14连通，所述各个喷嘴 142及水泵10内腔通过气管13分别与五孔气座2、空气调节开关12、气压按 钮5连通，所述分水座3设在缸体1下部且低于各循环水管17，在该分水座3 内腔下部设有电磁阀18;在进水管8和/或出水管9的最低位置设有电磁阀 6;所述电控器7通过电线11与电磁阀6、18、电动水泵10、水位上限检测 点15、去水器及水位下限检测点16作电气控制连接。
与现有技术相比，本实用新型具有如下有益效果：
(1)由于分水座3装在缸体下部最低处，因而各循环水管17的积水污 水都能汇集到分水座内腔，经电磁阀18全部排走。
(2)由于在电动水泵10的进水管或出水管的最低处装设有电磁阀6， 能将其积水污水全部排清。
(3)上述排污过程全部由电控器自动控制完成，因而，结构简单合 理，操作十分方便，杜绝了对浴缸内净水的污染，保证了使用者的身体健 康。
本实用新型可应用于各类按摩浴缸、带按摩浴缸的蒸汽房及与此相关 的各种卫浴设备上。
