申请日2003.01.27
公开(公告)日2004.08.18
IPC分类号C02F1/72; B01D21/02; C02F1/52
摘要
一种汽电共生设备废气脱硫处理后的废水处理系统，提供一种独特的处理方法系统，使汽电共生脱硫设备所产生的废水，可以被确实分离水及悬浮固体，使澄清的水可符合排放标准而排至废水场排放处理的程序;主要是：设有氧化槽、锅炉水封槽、底灰搅拌池，底灰快速沉淀池、废水槽，并经独特安排的流程、控制，而可以确实分离含硫酸镁的水、灰泥，分离为水及污泥，而可适合让水排至废水场排放，灰泥则可经底灰输送设备运送至底灰贮槽再作另外的再利用，可以解决水中悬浮固体物而不可排放至一般废水处理场(未经处理而直接排放必伤害环境)的问题，这一系统可使汽电共生废气脱硫设备的废水不再困扰，达到产业实用价值。
権利要求書
1、一种汽电共生设备废气脱硫处理后的废水处理系统，包含：氧 化槽、锅炉水封槽、底灰搅拌池、快速沉淀池、废水槽，其特征在于， 其系统安排、处理的方法为：
氧化槽：接受汽电共生脱硫设备的含硫酸镁或亚硫酸镁成份废水， 其具有曝气功能，而可予搅拌，使之产生氧化作用，而得使废水呈硫 酸镁溶液状态;
锅炉水封槽：承受氧化槽的含硫酸镁废水，而使之产生初步沉淀 效果，也就是说，废水与锅炉水封中灰份混凝，经重力沉降，产生沉 淀效果，而上澄液则溢流由低浓度排出管排至底灰搅拌池;另外，锅 炉水封槽底部设有可刮出污泥的底灰输送带，而将污泥输送出另作处 理;
底灰搅拌池：承受锅炉水封槽所排出的低浓度废水，进行搅拌， 以避免污物沉淀，后由具有泵浦的低浓度输出管输送至快速沉淀池;
快速沉淀池：承受底灰搅拌池的废水，其底部设有高浓度排出管， 连通至锅炉水封槽及管设有定时电磁阀，到达定时，定时电磁阀可自 动打开，让所沉淀的污泥排放至锅炉水封槽再做沉降处理，如此，可 得使低浓度废水再次沉淀分离污泥及水，得以快速再回至初始的处理， 可将更上层的水经由所设的废水溢流管，溢流通至废水槽;
废水槽：承受快速沉淀池上层溢流的处理水，而可再次产生沉淀 的作用，而且，其底部设有低浓度排出管连通至底灰搅拌池、较高处 设具有泵浦的废水排放管;其产生的再次沉淀低浓度污泥，可排至底 灰搅拌池再输送至快速沉淀池做又一次沉淀分离、锅炉水封槽分离处 理，废水槽的澄清水则由泵浦输送至废水处理场排放口排放。
说明书
汽电共生设备废气脱硫处理后的废水处理系统
技术领域
本发明涉及一种汽电共生设备废气脱硫处理后的废水处理系统， 使汽电共生设备所产生的废水，可确实分离水及悬浮固体灰泥，而可 将水排放至一般的废水处理场再由排放口排放，可方便集中灰泥另做 再利用处理，所排放的水符合排放标准。
背景技术
汽电共生设备，以燃料热能转换为蒸气与电力提供产业制程生产 的需要，采用燃煤或燃油使锅炉产生蒸汽，燃烧过程中会产生排烟废 气。然而，传统的对废气污染的处理方式，不外乎有：(1)经干式集尘 或过滤，收集废气中的粉尘(炭粉或烟灰)。这种方式用于收集粉尘等 粒状物，(2)经水或溶液洗涤而呈湿式过滤或吸收，利用水或溶液而留 下废气中的灰物及气状物质。以湿式处理而言，传统式的方法是将含 灰的污水、污泥，进行三种方式处理：(1)自然晾干，(2)加热蒸干， (3)滤材过滤水等方式而取得干化的污泥或含水份低的污泥;上述方 式，都存在有下列缺点：
(1)自然晾干：需极大的晾干池，而需极大的场地。
(2)加热蒸干：浪费热源，而且，蒸干的过程中会产生含硫化物 的水蒸气，虽无飞灰(烟灰)，但却是造成酸雨的因素，也是一种环境 污染。
(3)滤材过滤：也需设置压滤设备，耗用动力，且需耗用滤材(定 期更换)、需常清洗滤材(否则会阻塞)，还需定期维修保养，极不方便。
发明内容
为解决上述问题，本发明的主要目的在于提供一种汽电共生设备 废气脱硫处理后的废水处理系统，可达到节省空间、处理快速、分离 确实的功效。
为了达到上述目的，本发明提供了一种汽电共生设备废气脱硫处 理后的废水处理系统，包含：氧化槽、锅炉水封槽、底灰搅拌池、快 速沉淀池、废水槽，其系统安排、处理的方法为：氧化槽：接受汽电 共生脱硫设备的含硫酸镁或亚硫酸镁成份废水，其具有曝气功能，而 可予搅拌，使之产生氧化作用，而得使废水呈硫酸镁溶液状态;锅炉 水封槽：承受氧化槽的含硫酸镁废水，而使之产生初步沉淀效果，也 就是说，废水与锅炉水封中灰份混凝，经重力沉降，产生沉淀效果， 而上澄液则溢流由低浓度排出管排至底灰搅拌池;另外，锅炉水封槽 底部设有可刮出污泥的底灰输送带，而将污泥输送出另作处理;底灰 搅拌池：承受锅炉水封槽所排出的低浓度废水，进行搅拌，以避免污 物沉淀，后由具有泵浦的低浓度输出管输送至快速沉淀池;快速沉淀 池：承受底灰搅拌池的废水，其底部设有高浓度排出管，连通至锅炉 水封槽及管设有定时电磁阀，到达定时，定时电磁阀可自动打开，让 所沉淀的污泥排放至锅炉水封槽再做沉降处理，如此，可得使低浓度 废水再次沉淀分离污泥及水，得以快速再回至初始的处理，可将更上 层的水经由所设的废水溢流管，溢流通至废水槽;废水槽：承受快速 沉淀池上层溢流的处理水，而可再次产生沉淀的作用，而且，其底部 设有低浓度排出管连通至底灰搅拌池、较高处设具有泵浦的废水排放 管;其产生的再次沉淀低浓度污泥，可排至底灰搅拌池再输送至快速 沉淀池做又一次沉淀分离、锅炉水封槽分离处理，废水槽的澄清水则 由泵浦输送至废水处理场排放口排放：通过上述系统，得使含硫酸镁、 灰的废水，可被反复处理呈高浓度污泥先沉淀分离去除，再处理出低 浓度污泥后，然后再被处理出高浓度污泥，周而复始，分离出符合放 流水排放标准的废水，而输送至废水排放口排放。
根据上述说明，本发明的设计具有下列独特的功效：

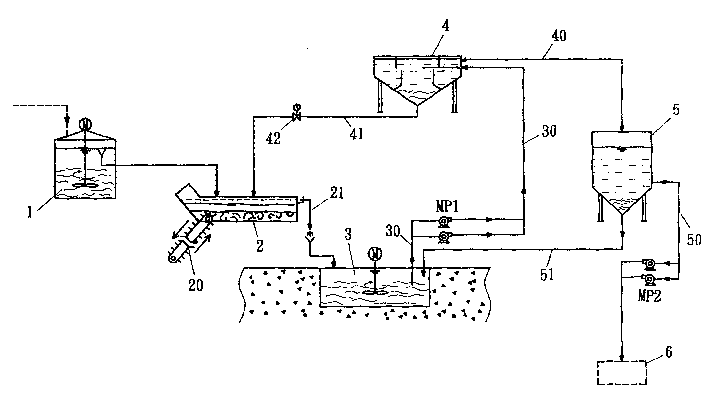

(1)锅炉水封槽2：可使水与高浓度污泥(灰渣)，先初步分离，使 尔后的管路、搅拌池、沉淀池，不致发生淤积、阻塞。
(2)底灰搅拌池3：具有搅拌功能，避免污泥沉淀，并得提供一种 中继站、反复加工站的功能，使废水在排至废水场6时，可在此处被反 复回送至快速沉淀池4，增进加速分离的功效。
(3)快速沉淀池4：其具有再沉淀的功能，尤其，设有定时电磁阀 42可以定时打开，因此，可沉淀得到高浓度污泥，且不会淤积，而定 时快速流回锅炉水封槽2，这种设计，除了可具有再次分离水、污泥的 作用，因可以定时开、闭，从而可确实收集高浓度污泥、并进行快速 送回再处理，而加速分离污泥和水。
(4)废水槽5：因设有低浓度回流管51，而可在排放废水前，进行 再次收集低浓度污泥，而再次回流再次沉淀，再得到高浓度污泥，使 废水槽中的水达到更澄清的效果。
(5)本发明呈自动化、无限制次数的循环分离处理，是一种极其独 特的系统设计。
(6)本发明可在不需要大场地的情况下，使含硫化物灰泥(污泥)的 废水，形成分离作用，且是反复循环处理，达到排放标准才进行排出， 具有省场地、省成本、省人工、高清洁度的特点。
