申请日2003.01.23
公开(公告)日2004.01.28
IPC分类号C02F1/48
摘要
本实用新型为一种油田污水杀菌器，主要用于油田污水的杀菌，它主要由控制器供给电极直流电，电极由阳极、阴极、双性电极组共同固定在绝缘支架上构成，通过电极/液体相界面电场作用，产生杀菌物质，实现灭菌、杀菌目的。
権利要求書
1.一种油田污水杀菌器，其特征在于：阳极(1)、阴极(2)、 双性电极组(8)互不接触，共同固定在绝缘支架(4)上，由控制 器(7)供给直流电。
2.根据权利要求1所述的油田污水杀菌器，其特征在于：阳极 (1)、阴极(2)可以换向使用。
3.根据权利要求1所述的油田污水杀菌器，其特征在于：所述 的双性电极组(8)中，双性电极的数量可以取n=0，1，2，……。
4.根据权利要求1所述的油田污水杀菌器，其特征在于：电极 形状为象形电极，为柱面、曲面、平面。
说明书
油田污水杀菌器
技术领域
本实用新型涉及油田污水处理用杀菌设备。
背景技术
油田污水处理过程中，管网和设备系统中的污水生长出大量的 细菌，这些细菌菌种主要为：硫酸盐还原菌SRB、腐生菌TGB和铁 细菌。这些细菌对设备系统和地层产生破坏作用，导致系统损坏和 地层堵塞。
目前的杀菌方法多是向水体中投加化学杀菌药剂，这种方法的 缺点是，产生二次污染、运行成本高、劳动强度大。时间长了，细 菌还会产生抗药性，以致杀菌效率降低，甚至失效。
也有的用紫外线法，高压静电法，变频磁场法，超声波法，但 都不理想。还有的用低电压、强电流的方法对水体中的氯根进行电 解，产生氯气来杀菌，这种方法杀菌效果好，但是氯气对系统有破 坏作用，加之这种设备阴极结垢现象非常严重，以致于不能正常工 作。
发明内容
本实用新型的目的在于提供一种新型的油田污水杀菌器以克服 上述方法之不足。这种油田污水杀菌器，采用象形电极，阴、阳极 之间还装有多个双性电极，这些双性电极，同时表现出阴阳两种极 性。这些电极互不接触，工作时，污水作为第二类导体，在电极/液 体相界面上产生大量的杀菌物质(例如：羟基自由基·OH、过氧化 氢H2O2等)，这种杀菌器阳极面积大，在单位时间内产生杀菌物质 多，杀菌效果达99.9%。节约运行成本、工作安全可靠，能使处理 后的水质达标(既SY/T5329-94)。

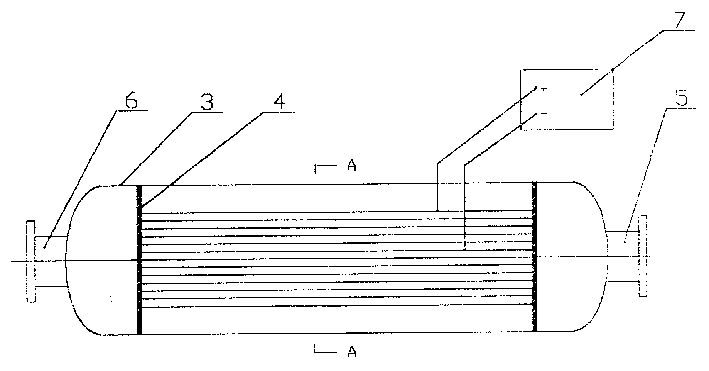

本实用新型的技术方案是这样的：油田污水杀菌器由阳极、阴 极、壳体、绝缘支架、出水口、进水口、控制器、双性电极组构成。 油田污水通过进水口进入壳体内，流经阳极、阴极、双性电极组后， 由出水口流出。阳极、阴极根据需要可换向使用。阳极、阴极、双 性电极组之间互不接触，共同固定在绝缘支架上，由控制器向电极 供给低压直流电，工作时壳体绝不漏电。
本实用新型的优点在于：
1.阳极面积大，处理量较大，杀菌效果好;
2.纯物理方法杀菌，不用加药，无污染，运行成本低;
3.外壳绝无漏电现象，使用安全可靠。
