申请日2003.01.24
公开(公告)日2004.02.11
IPC分类号C02F1/36; C02F1/46; C02F1/28
摘要

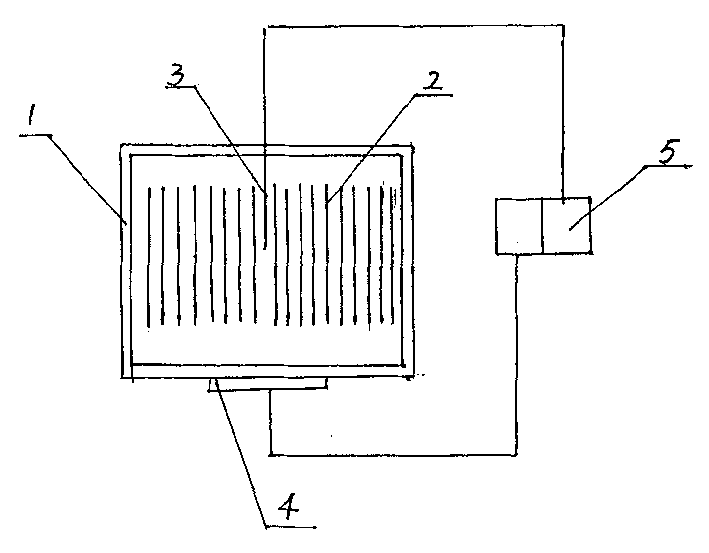

一种高效污(废)水处理装置，包括：污水处理罐1，处理器及磁性分子吸附层2，超声装置4，控制装置5，其优点是：应用超声处理技术，超声场辐射和电化学技术作用于污(废)水混合液，使混合液完全破乳和絮凝，将污水中各固液相迅速分离开而使处理效率大为提高。此外，由于超声场辐射作用，起到对处理污水降粘、除氧灭菌的效果。采用特殊磁性高分子材料，将破乳后污水中的各分散相进行聚结吸附，并让分离物稳定分层，从而使处理后的水质达到净化要求。本实用新型结构简单，设备工艺简单明了，水处理过程快速稳定，效果好。
権利要求書
1、一种高效污(废)水处理装置，包括：污水处理罐(1)，处 理器及磁性分子吸附层(2)，超声装置(4)，其特征在于：污水处 理罐中还装有电化学装置(3)。
说明书
高效污(废)水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体地说是一种高效污 (废)水处理装置。
背景技术
各种污(废)水处理都要完成液液相破乳、固液相分离分层， 然后分别排出不同比重相液体和渣，目前采用的处理方式有化学加 药法、隔油过滤法、液膜分离法等，这些方法各有特点，在某种程 度上可以处理某类污水，但其不足之处是不容忽视的，主要表现在：
1、采用隔油过滤法，存在着易堵塞、不能有效去除杂质，尤其 是不能有效去除乳化液等弊端。
2、采用化学加药法，不仅对所加破乳剂的规格种类有要求，还 要严格掌握药剂的用量，否则对所处理的污水不能达到满意效果且 易造成化学污染。
3、在水处理领域，液膜技术目前得到大规模应用的例子并不多， 一方面是对液膜分离机理的研究尚不充分，还缺乏足够的数据、资 料来评价其在商业上应用的可能性和经济性;另一方面尚存在液膜 的稳定性、乳状液膜的溶胀、破乳等技术问题。
4、以上各种方式的水处理设备，自动化程度较差，投资高，设 备工艺繁琐，劳动强度大;水处理时间长，效率低，效果差。
发明内容
本实用新型的目的是设计一种利用超声和电化学破乳集于一体 的设备，工艺简单，占地面积小，水处理速度快，是一种稳定的污 水分离再生高效污(废)水处理装置。
本实用新型高效污(废)水处理装置，包括：污水处理罐，污 水处理罐内装有处理器及特种磁性高分子吸附层、电化学装置，超 声装置装在污水处理罐外，并和污水处理罐相连，控制装置和电化 学装置、超声装置相连。
电化学装置、超声装置、控制装置在武汉兰光科技公司有售。
本实用新型高效污(废)水处理装置的优点是：避免现有技术 的不足而提供一种能对各种污废水进行快速分离分层，自动排水排 渣的高效水处理设备，高效污(废)水处理装置比现有技术具有如 下优点：
1、应用超声处理技术，超声场辐射作用于污(废)水混合液， 使混合液完全破乳。此外，由于超声场辐射作用，起到了对处理污 水进行降粘、除氧灭菌的效果。
2、电化学技术将参与污水的破乳和絮凝，将污水中各固液相迅 速分离开而使处理效率大为提高。
3、采用特殊磁性高分子材料，将破乳后污水中的各分散相进行 聚结吸附，并让分离物稳定分层，从而使处理后的水质达到净化要 求。
4、高效污(废)水处理装置属高新技术产品，依系统优于其局 部之和思想，将超声场、电化学作用以及特殊磁性高分子材料吸附 作用巧妙而有机地集成为一体，达到了其各自单独作用所不能完成 的整体功能，具备处理各种污(废)水的能力。
5、本技术采用了PLC控制技术，不仅实现了水处理的自动化， 而且使得各项新技术、新工艺的应用达到优化。
6、本实用新型结构简单，有污水处理器、控制柜等部分组成， 设备工艺简单明了，水处理过程快速稳定，效果好，有良好的实用 性。
