申请日2001.11.16
公开(公告)日2002.08.28
IPC分类号C02F7/00; C02F1/52
摘要
本实用新型提供一种在污水处理厂中使用的污水暴气装置,该污水暴气装置是由过桥板、隔板、空压机、固定架、暴气头构成,过桥板的两端搭在暴气池的两边,隔板设置在暴气池的中间,空压机设置在过桥板的上部,暴气头通过固定架固定在过桥板的下方。该污水暴气装置和现有技术相比,具有设计合理、结构简单、易于加工、安装使用方便、节能降耗、投资少及效率高等特点,是城市污水处理厂的首选现代化水处理设备,因而,具有很好的推广使用价值。
権利要求書
1.污水暴气装置，包括过桥板、隔板、空压机、固定架、暴气头，其特 征在于过桥板的两端搭在暴气池的两边，隔板设置在暴气池的中间，空压机 设置在过桥板的上部，暴气头通过固定架固定在过桥板的下方。
2.根据权利要求1所述的污水暴气装置，其特征在于暴气头是由导流 筒、螺旋桨推动器、压气管和加药管构成，设置有喇叭口的导流筒固定在固 定架上，螺旋桨推进器设置在电机的轴端，电机通过电机支撑固定在导流筒 的中间，在导流筒后端外圆上设置有环形布气通道，布气通道的内壁开有布 气孔，压气管接在环形布气通道与空压机的出气口之间。
说明书
污水暴气装置
1、技术领域
本实用新型涉及一种污水处理装置，具体地说是一种污水处理厂使用的 污水暴气装置。
2、技术背景
随着工业的发展和城市住宅面积的增大，工业、生活产生的废污水也越 来越多，对环境的污染越来越严重，废污水的污染对人们的生命与健康已 造成了危害，已经到了非治理不可的程度。在现有技术的废污水处理设备中 为了提高污水中杂质的絮凝和有机物的降解通常要用搅拌器进行搅拌暴气来 提高污水中的含氧量，已知的污水处理暴气装置在使用中所存在各种不足是 体积大暴气效率低、电机功率大耗能高以及，设备投资大、运行费用高、污 水处理周期长等。
3、发明内容
本实用新型的目的是提供一种结构简单、体积小、设备投资少，暴气效 率高，节能省电、运行费用低，能对各种工业废水和生活废水进行处理的废 污水暴气处理的污水暴气装置。

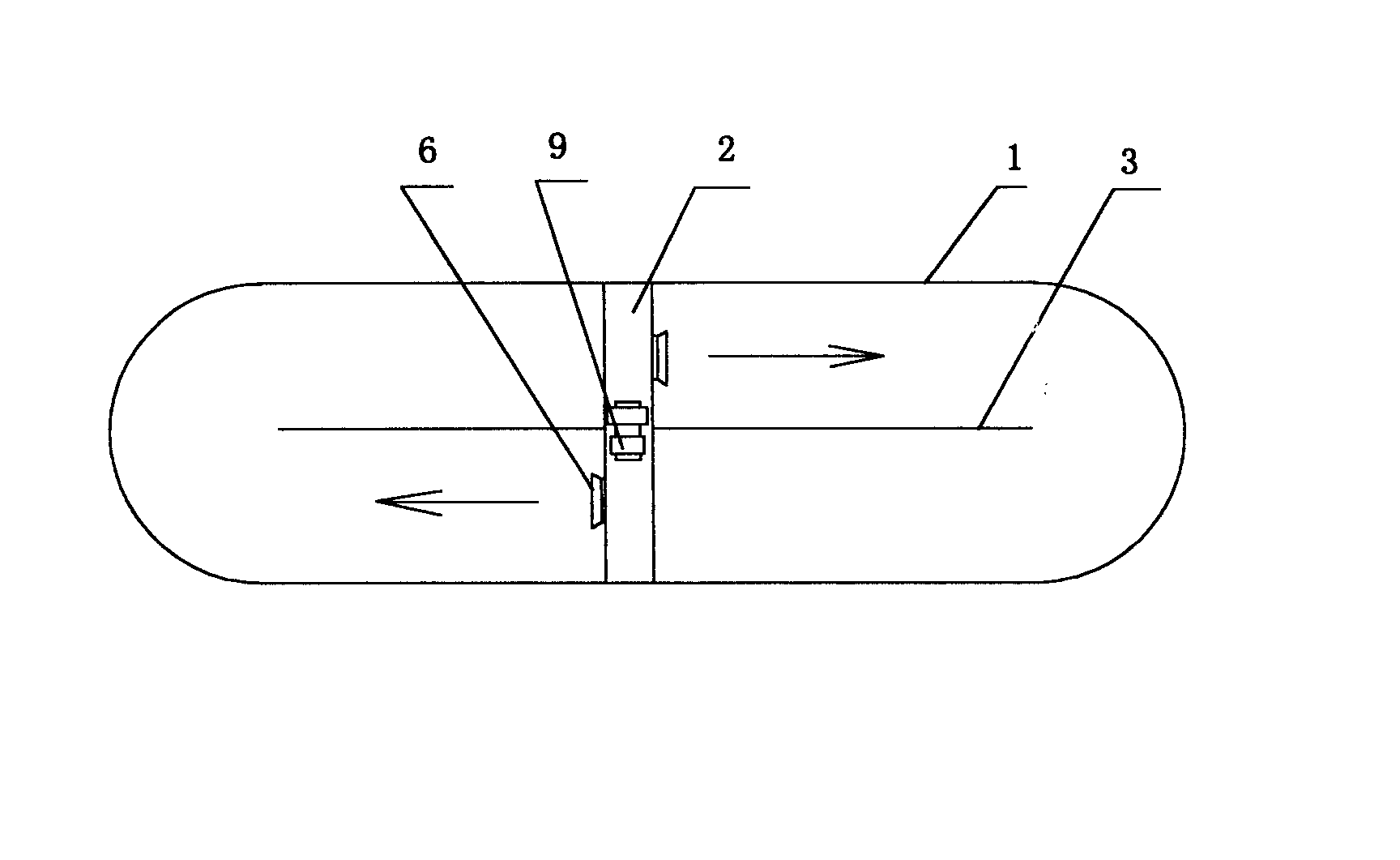

本实用新型的目的是按以下方式实现的，在一椭圆性暴气池的中间设置 一隔板使暴气池形成一供水流循环的环形通道，在隔板的上方设置一过桥 板，过桥板的两端与暴气池的两边搭接，在过桥板上设置空压机和带有水流 推进器的暴气头，通过水流推进器驱动污水在环形通道中循环流动，为了提 高污水中的含氧量和加快污水的絮凝和可使用空压机和加药管向暴气头中鼓 入高压空气和化学药品，通过暴气头将空气和化学药品分散到污水之中。
