申请日2018.01.31
公开(公告)日2018.06.22
IPC分类号C02F1/48; C02F1/28
摘要

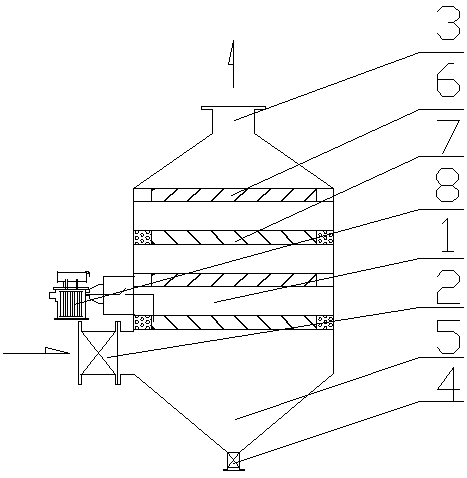

本发明的目的是提供一种利用高频脉冲静电吸附进行污水净化的一种柱状静电污水处理装置，以解决现有技术中存在的上述问题。本发明由柱状筒体1、阳极筛6、阴极筛7和高压脉冲电源8组成，柱状筒体1的上下两端呈圆锥状，上端为出水口3，下端设排污阀4，在排污阀4与圆筒体之间的倒圆锥体内部空腔为污泥仓5，在污泥仓5以上圆筒体下部侧面上设置进水阀2，在进水阀2以上的圆筒体内部由下往上依次交替排列阴极筛7、阳极筛6，本发明具有污水处理效果好，处理量大，周期短，灭菌性能强且不存在化学污染的特点，可广泛应用于各类工业废水回用及农田喷灌水净化和生活水预处理。
权利要求书
1.柱状静电污水处理装置，由柱状筒体1、阳极筛6、阴极筛7和高压脉冲电源8组成，其特征在于：柱状筒体1的上下两端呈圆锥状，上端为出水口3，下端设排污阀4，在排污阀4与圆筒体之间的倒圆锥体内部空腔为污泥仓5，在污泥仓5以上圆筒体下部侧面上设置进水阀2，在进水阀2以上的圆筒体内部由下往上依次交替排列阴极筛7、阳极筛6，阴极筛7采用绝缘板安装于柱状筒体1内部，并通过导线连接安装在柱状筒体1外部的高压脉冲电源8的负极，阳极筛6直接固定在柱状筒体1内壁上，连接高压脉冲电源8的正极， 柱状筒体1可靠接地。
2.根据权利要求1所述的柱状静电污水处理装置，其特征在于：所述阴极筛7用导电金属板材逆进水阀2方向均匀冲压百叶窗结构;
所述阳极板6用导电金属板材顺进水阀2方向均匀冲压百叶窗结构。
3.根据权利要求1所述的柱状静电污水处理装置，其特征在于：所述高压脉冲电源8的低压侧连接变频器，变频器输出高频矩形脉冲波形;正常净化过程时阴极为高压第二象限矩形波电压，阳极接地;当冲洗极板过程时电源向阴极筛7输出中压第一象限矩形波电压，阳极接地;关闭进水阀2，打开排污口4，出水口3的水流反流冲洗阳极筛6和阴极板7，污泥经过污泥仓5，由排污口4排出。
说明书
柱状静电污水处理装置
技术领域
本发明属于污水处理范畴，涉及一种工业污水处理装置，特别涉及一种利用高频脉冲静电吸附进行污水净化的一种柱状静电污水处理装置。
背景技术
随着社会工业化进程不断发展，废水中含有不少的有毒物质和致癌物质，如各种重金属，苯，含铬化合物等，废水中的硬度很大，硬度400-1200mg/L，给废水的处理和净化后回收利用带来很大困难。现代的废水处理方法主要分为物理处理法、化学处理法和生物处理法三类。物理处理法通过物理作用分离、回收废水中不解的呈悬浮状态的污染物(包括油膜和油珠)的废水理法，可分为重力分离法、离心分离法和筛滤截留法等。 属于重力分离法的处理单元有:沉淀、上浮(气浮)等，但是处理效果差处理时间长;化学处理法是通过化学反应和传质作用来分离、去除废水中呈溶解、胶体状态的污染物或将其转化为无害物质的废水处理法。在化学处理法中，以投加药剂产生化学反应为基础的处理单元，其缺点是对环境产生二次污染;生物处理法为通过微生物的代谢作用，使废水中呈溶液、胶体以及微细悬浮状态的有机污染物，转化为稳定、无害的物质的废水处理法，但生物处理法除了用时长以外对环境的要求以及污水水质的要求都有一定的局限性。
发明内容
本发明的目的是提供一种利用高频脉冲静电吸附进行污水净化的一种柱状静电污水处理装置，以解决现有技术中存在的上述问题。本发明由柱状筒体1、阳极筛6、阴极筛7和高压脉冲电源8组成，柱状筒体1的上下两端呈圆锥状，上端为出水口3，下端设排污阀4，在排污阀4与圆筒体之间的倒圆锥体内部空腔为污泥仓5，在污泥仓5以上圆筒体下部侧面上设置进水阀2，在进水阀2以上的圆筒体内部由下往上依次交替排列阴极筛7、阳极筛6，阴极筛7采用绝缘板安装于柱状筒体1内部，并通过导线连接安装在柱状筒体1外部的高压脉冲电源8的负极，阳极筛6直接固定在柱状筒体1内壁上，连接高压脉冲电源8的正极， 柱状筒体1可靠接地。
所述阴极筛7用导电金属板材逆进水阀2方向均匀冲压百叶窗结构;
所述阳极板6用导电金属板材顺进水阀2方向均匀冲压百叶窗结构;阴极筛7和阳极筛6使得进入柱状筒体1的水流被切割成多条S状水流，使污水中的杂质与极板进一步的接触，被切割的水流在不断改变方向中，同时起到了惯性和重力清污的效果。
所述高压脉冲电源9的低压侧连接变频器，变频器输出高频矩形脉冲波形。
