申请日2018.01.31
公开(公告)日2018.09.28
IPC分类号C02F1/00; C02F1/28
摘要

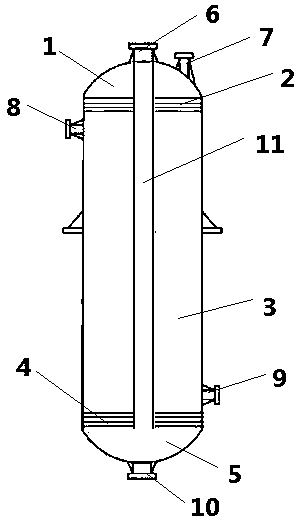

本实用新型涉及一种废水处理用上进上出吸附处理装置，吸附处理装置由上至下包括上盖、罐体、下过滤板和下盖，所述上盖设置进水口、出水口，所述罐体上部侧面设置吸附剂入口、罐体下部侧面设置换剂口，所述下盖设置排渣口，所述吸附处理装置还包括中心进水通道，所述中心进水通道一端与进水口连接，另一端贯穿下过滤板。本实用新型通过将废水由中心管进入，经过罐体内的吸附材料吸附，部分废水中的固体被过滤板拦截，集中在下盖，从而可以实现高效的废水分离处理。
权利要求书
1.一种废水处理用上进上出吸附处理装置，其特征在于，所述吸附处理装置由上至下包括上盖、罐体、下过滤板和下盖，所述上盖设置进水口、出水口，所述罐体上部侧面设置吸附剂入口、罐体下部侧面设置换剂口，所述下盖设置排渣口，所述吸附处理装置还包括中心进水通道，所述中心进水通道一端与进水口连接，另一端贯穿下过滤板。
2.根据权利要求1所述的一种废水处理用上进上出吸附处理装置，其特征在于，所述吸附处理装置还包括上过滤板，所述上过滤板设置在上盖和罐体之间，所述中心进水通道贯穿上过滤板。
3.根据权利要求1所述的一种废水处理用上进上出吸附处理装置，其特征在于，所述中心进水通道贯穿设置于罐体中心。
4.根据权利要求1所述的一种废水处理用上进上出吸附处理装置，其特征在于，所述罐体内填充吸附材料。
5.根据权利要求4所述的一种废水处理用上进上出吸附处理装置，其特征在于，所述吸附材料为聚合物粉末。
6.根据权利要求5所述的一种废水处理用上进上出吸附处理装置，其特征在于，所述聚合物粉末选自聚乙烯粉末、聚丙烯粉末、ABS粉末、聚苯乙烯粉末、丙烯酸聚合物粉末、聚氨酯粉末中的一种或几种。
7.根据权利要求5所述的一种废水处理用上进上出吸附处理装置，其特征在于，所述聚合物粉末为发泡聚合物粉末。
8.根据权利要求7所述的一种废水处理用上进上出吸附处理装置，其特征在于，所述发泡聚合物粉末选自发泡聚乙烯粉末、发泡聚丙烯粉末、发泡ABS粉末、发泡聚苯乙烯粉末、发泡丙烯酸聚合物粉末、发泡聚氨酯粉末中的一种或几种。
9.根据权利要求8所述的一种废水处理用上进上出吸附处理装置，其特征在于，所述发泡聚合物粉末的粒径为1-1000微米。
说明书
一种废水处理用上进上出吸附处理装置
技术领域
本实用新型涉及一种废水处理用上进上出吸附处理装置。
背景技术
含油废水一般采用传统的隔油-浮选-生化工艺处理，该工艺处理含油废水时，出水的COD通常高于200 mg/L，个别高酸原废水的A/O处理出水甚至高达700～800 mg/L，远超过国家废水排放标准(COD≤100 mg/L，部分地方废水排放标准(COD≤60 mg/L)。同时，很多炼油厂位于缺水地区，节水减排是其可持续发展的必由之路。虽然，可以采用更苛刻的处理方法，如絮凝-电多相催化氧化法、絮凝-溶剂萃取法、多级吸附法等，但处理成本大大提高，有些工艺还会产生二次污染。同时，装置处理能力低，占地面积较大，给炼油企业造成了较大的用地压力。
实用新型内容
为了解决上述技术问题，本实用新型提供了一种废水处理用上进上出吸附处理装置，所述吸附处理装置由上至下包括上盖、罐体、下过滤板和下盖，所述上盖设置进水口、出水口，所述罐体上部侧面设置吸附剂入口、罐体下部侧面设置换剂口，所述下盖设置排渣口，所述吸附处理装置还包括中心进水通道，所述中心进水通道一端与进水口连接，另一端贯穿下过滤板。
作为一种优选的技术方案，所述吸附处理装置还包括上过滤板，所述上过滤板设置在上盖和罐体之间，所述中心进水通道贯穿上过滤板。
作为一种优选的技术方案，所述中心进水通道贯穿设置于罐体中心。
作为一种优选的技术方案，所述罐体内填充吸附材料。
作为一种优选的技术方案，所述吸附材料为聚合物粉末。
作为一种优选的技术方案，所述聚合物粉末选自聚乙烯粉末、聚丙烯粉末、ABS粉末、聚苯乙烯粉末、丙烯酸聚合物粉末、聚氨酯粉末中的一种或几种。
作为一种优选的技术方案，所述聚合物粉末为发泡聚合物粉末。
作为一种优选的技术方案，所述发泡聚合物粉末选自发泡聚乙烯粉末、发泡聚丙烯粉末、发泡ABS粉末、发泡聚苯乙烯粉末、发泡丙烯酸聚合物粉末、发泡聚氨酯粉末中的一种或几种。
作为一种优选的技术方案，所述发泡聚合物粉末的粒径为1-1000微米。
本实用新型通过将废水由中心管进入，经过罐体内的吸附材料吸附，部分废水中的固体被过滤板拦截，集中在下盖，从而可以实现高效的废水分离处理。
