申请日2018.02.28
公开(公告)日2018.10.30
IPC分类号C02F9/04; C02F9/02; C02F101/22
摘要

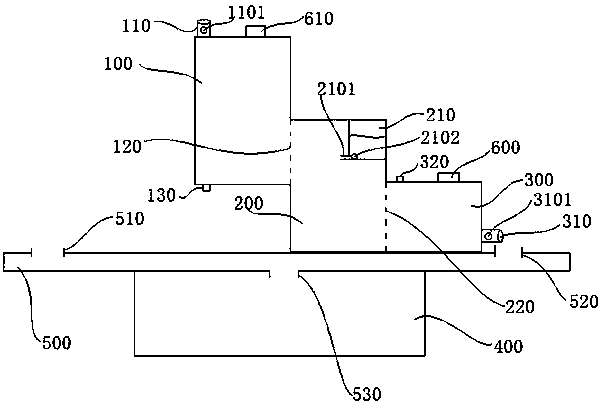

本实用新型公开了一种含铬废水循环处理装置，包括第一过滤桶、与第一过滤桶连通的沉淀反应桶、与沉淀反应桶连通的第二过滤桶、以及固定于第二过滤桶下部的支撑引流台，第一过滤桶、沉淀反应桶和第二过滤桶呈台阶状固定，且平置于支撑引流台上部，第一过滤桶顶部设置有第一导水管，第一导水管侧部设置有第一PH检测器，沉淀反应桶通顶部固定有PH调节桶，所述第一过滤桶与沉淀反应桶之间设置有第一过滤层，所述第二过滤桶侧部设置有第二导水管，所述沉淀反应桶与第二过滤桶之间设置有第二过滤层，所述第二过滤桶顶部设置有第二PH检测器。本实用新型的含铬废水循环处理装置可做循环操作处理，无需借助外力作用，以将废水中的铬及时去除。
权利要求书
1.一种含铬废水循环处理装置，其特征在于，包括第一过滤桶、与第一过滤桶连通的沉淀反应桶、与沉淀反应桶连通的第二过滤桶、以及固定于第二过滤桶下部的支撑引流台，所述第一过滤桶、沉淀反应桶和第二过滤桶呈台阶状固定，且平置于支撑引流台上部，所述第一过滤桶顶部设置有第一导水管，所述第一导水管侧部设置有第一PH检测器，所述沉淀反应桶通顶部固定有PH调节桶，所述第一过滤桶与沉淀反应桶之间设置有第一过滤层，所述第二过滤桶侧部设置有第二导水管，所述沉淀反应桶与第二过滤桶之间设置有第二过滤层，所述第二过滤桶顶部设置有第二PH检测器。
2.根据权利要求1所述的含铬废水循环处理装置，其特征在于，所述支撑引流台设置为中空结构，所述支撑引流台上表面的一端设置有第一进水口，另一端设置有第二进水口，所述支撑引流台下表面设置有出水口，所述出水口下部连接有收集池。
3.根据权利要求1所述的含铬废水循环处理装置，其特征在于，所述第一导水管上设置有第一开关，所述第二导水管上设置有第三开关。
4.根据权利要求1所述的含铬废水循环处理装置，其特征在于，所述PH调节桶下部设置有排液管，所述排液管上设置有第二开关。
5.根据权利要求1所述的含铬废水循环处理装置，其特征在于，所述第一过滤桶底部设置有第一排废管，所述第二过滤桶顶部设置有第二排废管。
6.根据权利要求1所述的含铬废水循环处理装置，其特征在于，所述第一过滤桶内部设置有若干块第一过滤板，所述第一过滤板均倾斜连接，所述第二过滤桶内部设置有若干块第二过滤板，所述第二过滤板均倾斜连接。
说明书
一种含铬废水循环处理装置
技术领域
本实用新型涉及废水处理装置技术领域，尤其涉及一种含铬废水循环处理装置。
背景技术
工业废水，指工艺生产过程中排出的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物，是造成环境污染，特别是水污染的重要原因。工业废水的处理虽然早在19世纪末已经开始，但由于许多工业废水成分复杂，性质多变，仍有一些技术问题没有完全解决。一般工业废水中常会含有大量的铬，如过不能够将其及时的除去，那么将会造成环境的污染，而在处理时常会用到废水处理装置，传统的处理装置在不借助外界动力下无法做到循环处理，废水中铬清除效果差，且处理的废水的PH值常不达标。
因此，现有技术还有待于改进和发展。
实用新型内容
鉴于上述现有技术的不足，本实用新型提供了一种含铬废水循环处理装置，旨在解决现有装置在不借助外界动力下无法做到循环处理的技术问题。
本实用新型的技术方案如下：
一种含铬废水循环处理装置，其中，包括第一过滤桶、与第一过滤桶连通的沉淀反应桶、与沉淀反应桶连通的第二过滤桶、以及固定于第二过滤桶下部的支撑引流台，所述第一过滤桶、沉淀反应桶和第二过滤桶呈台阶状固定，且平置于支撑引流台上部，所述第一过滤桶顶部设置有第一导水管，所述第一导水管侧部设置有第一PH检测器，所述沉淀反应桶通顶部固定有PH调节桶，所述第一过滤桶与沉淀反应桶之间设置有第一过滤层，所述第二过滤桶侧部设置有第二导水管，所述沉淀反应桶与第二过滤桶之间设置有第二过滤层，所述第二过滤桶顶部设置有第二PH检测器。
所述的含铬废水循环处理装置，其中，所述支撑引流台设置为中空结构，所述支撑引流台上表面的一端设置有第一进水口，另一端设置有第二进水口，所述支撑引流台下表面设置有出水口，所述出水口下部连接有收集池。
所述的含铬废水循环处理装置，其中，所述第一导水管上设置有第一开关，所述第二导水管上设置有第三开关。
所述的含铬废水循环处理装置，其中，所述PH调节桶下部设置有排液管，所述排液管上设置有第二开关。
所述的含铬废水循环处理装置，其中，所述第一过滤桶底部设置有第一排废管，所述第二过滤桶顶部设置有第二排废管。
所述的含铬废水循环处理装置，其中，所述第一过滤桶内部设置有若干块第一过滤板，所述第一过滤板均倾斜连接，所述第二过滤桶内部设置有若干块第二过滤板，所述第二过滤板均倾斜连接。
有益效果：本实用新型提供了一种含铬废水循环处理装置，可做简单的循环操作处理，无需借助外力作用，以将废水中的铬及时去除，并可实时监测处理后废水的PH值，便于及时调试，废水处理效率高。
